工业用欧标槽型铝型材三维建模作品

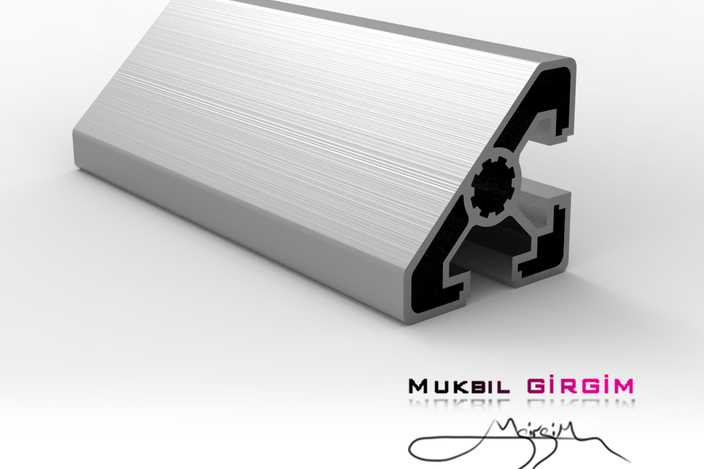

本作品为工业框架常用的槽型铝型材三维建模成果，建模过程严格遵循工业铝型材挤压成型的实际生产尺寸规范，先通过草图绘制精准还原型材的外轮廓与内部槽道结构，针对型材端部的T型安装槽、中心齿轮状定位孔等细节特征，采用精确的尺寸约束完成截面草图绘制，确保各槽位的开口宽度、槽深、壁厚尺寸完全符合工业装配的公差要求。完成截面草图后通过拉伸特征生成型材的主体实体，针对型材边角的过渡圆角、槽道内部的倒角细节做精细化处理，避免建模过程中出现尖锐棱角与破面问题，保证模型可直接用于后续的装配干涉检查、工程图导出等工作。材质渲染阶段采用金属拉丝铝合金材质，还原工业铝型材阳极氧化后的银灰色金属质感，调整材质的粗糙度、反射率参数，模拟真实铝型材表面的细微拉丝纹理，渲染时采用柔和的侧光打光，突出型材截面的结构层次与表面金属质感，清晰展现各槽位的结构形态。设计思路上围绕工业铝型材的快装使用需求，还原了型材各安装槽的标准尺寸，确保配套的T型螺栓、角件等连接件可与模型完成虚拟装配，中心的异形定位孔结构也完全参照实际型材的设计做了还原，可用于框架组装时的定位对接，模型整体结构规整，无多余几何特征，既可以用于工业框架设计的方案展示，也可作为教学案例帮助学习者掌握拉伸类工业零件的建模思路，理解铝型材截面设计与装配功能的对应关系，掌握金属材质的渲染参数调节技巧，为后续的非标框架设计、设备机架建模提供标准的型材模型参考。
