带气动执行机构的法兰连接球阀三维设计

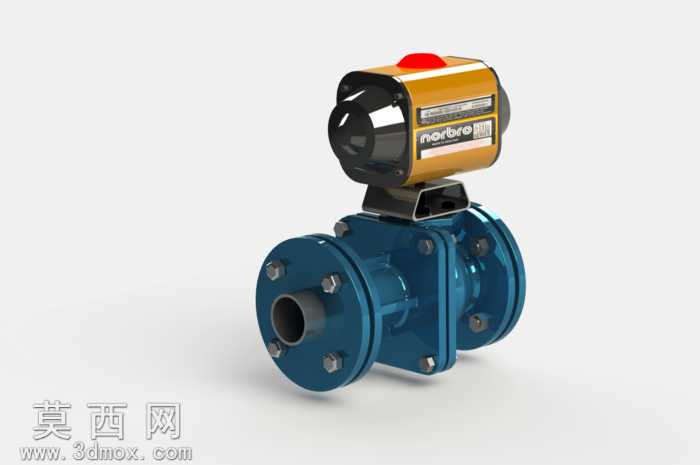

本作品为工业管道系统用气动驱动法兰球阀的三维建模成果，建模过程围绕产品实际生产装配逻辑展开，首先梳理球阀的核心组成结构，将整体拆分为气动执行机构、连接支架、阀体总成三个核心模块逐一构建。建模阶段先完成阀体主体的轮廓绘制，采用旋转、拉伸切除等特征命令构建阀体的法兰连接端、介质流道、球体安装腔结构，法兰端的螺栓孔采用圆周阵列方式生成，严格匹配法兰连接的标准孔位分布，保证孔位间距、孔径尺寸符合通用工业管道连接规范，流道内壁做平滑过渡处理，还原实际产品降低流体阻力的设计细节。球体与阀杆部分单独建模，球体的通孔直径与流道尺寸保持一致，阀杆与球体的连接部位做防转卡位结构设计，还原真实阀门的扭矩传递结构，保证阀杆转动时可精准带动球体完成90度回转动作，实现阀门的通断控制。上部的气动执行机构建模时，先绘制执行器的壳体轮廓，区分上部端盖、主体缸体、下部连接底座三个部分，表面的标识区域做凸起纹理处理，顶部的状态指示帽采用醒目的红色材质区分，执行器与阀体之间的金属连接支架做加强筋结构，还原实际产品的承重抗扭设计。材质渲染阶段，阀体部分采用深蓝色工业烤漆材质，调整材质的金属粗糙度参数，还原铸钢件喷涂后的哑光金属质感，螺栓、阀杆等外露金属件采用镀锌亮银色金属材质，气动执行器壳体采用橙黑拼色的工程塑料与金属组合材质，顶部红色指示帽采用高饱和度的哑光塑料材质，通过不同材质的粗糙度、反光度参数调整，区分不同零部件的材质属性，让整体模型的视觉效果贴近真实工业产品。装配阶段严格按照实际装配顺序添加配合约束，法兰端的螺栓与孔位添加同轴心配合，阀杆与阀体的安装孔添加旋转配合，执行器输出轴与阀杆添加同轴心与防转配合，保证所有活动部件可实现符合实际工况的动作模拟，整体模型结构完整，细节覆盖了产品的外观特征与核心装配关系，可用于产品展示、结构教学、装配模拟等场景。
