气动驱动圆形法兰风阀减振装置结构

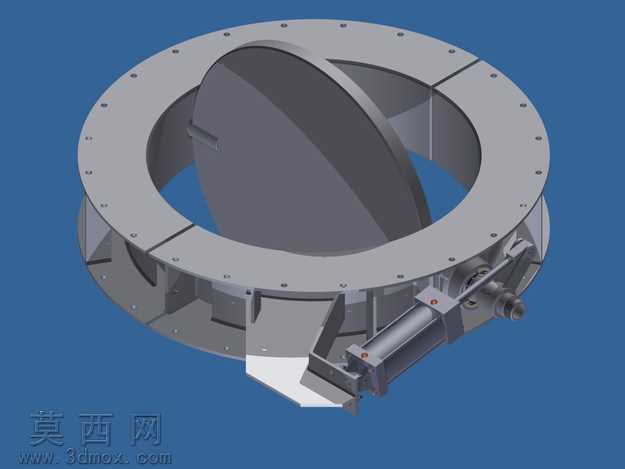

该三维模型采用Autodesk Inventor进行全参数化建模，整体围绕通风管路配套的带减振功能圆形风阀展开设计，建模过程严格遵循机械设计装配逻辑，自下而上完成所有零件的特征构建与整体装配校验。首先构建主体环形法兰基座，采用分段式拼接法兰结构，法兰端面均匀排布螺栓安装孔，建模时对孔位做同轴度与位置度参数约束，保证法兰对接时的安装精度，法兰材质设定为碳钢，表面做喷砂防锈处理的材质渲染，还原工业金属的哑光磨砂质感。中部的阀板为圆形蝶式结构，建模时做了边缘密封倒角处理，阀板与中心转轴做转动配合约束，可实现0-90度的启闭转动，阀板材质设定为镀锌钢板，渲染时突出金属表面的镀锌层细腻纹理，同时对阀板与法兰内壁的配合间隙做干涉检查，保证启闭过程无卡滞。侧边的气动驱动执行机构为模型核心功能部件，建模时完整还原气缸缸体、推杆、铰接支座、传动摇臂的细节结构，气缸缸体做了安装耳座的特征设计，与法兰基座上的焊接支座做铰接配合，推杆端部与阀板转轴上的摇臂做活动铰接，可通过气动推杆的直线伸缩带动阀板完成启闭动作，气缸部分采用铝合金缸体搭配金属活塞杆的材质设定，渲染时区分缸体的氧化哑光质感与活塞杆的高光金属质感。模型还还原了减振阻尼结构的细节，在气动执行机构与法兰基座的连接位置设计了阻尼缓冲组件，可在阀板启闭到位时吸收冲击动能，避免硬碰撞产生的振动与噪音，阻尼部件采用橡胶缓冲垫搭配金属限位块的结构，渲染时还原橡胶材质的哑光弹性质感与金属件的质感差异。整体装配完成后，对所有活动部件做运动仿真校验，验证阀板转动行程与气动推杆伸缩量的匹配关系，同时对法兰连接、铰接部位做装配间隙检查，保证结构设计的合理性，渲染阶段采用工业蓝背景搭配定向打光，突出模型的结构层次与不同部件的材质差异，清晰展示各部分的装配关系与功能结构。
