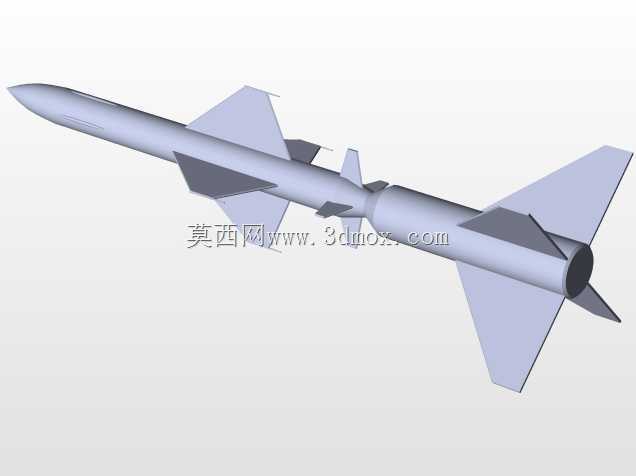

近程制导弹箭结构三维数模

该弹体结构数模围绕近程对空拦截类制导弹箭的实际使用需求搭建，整体采用轴对称旋成体气动布局，弹身主体为等直径圆柱段搭配头部尖拱型整流罩，可在跨音速飞行阶段有效降低波阻，适配0.8-2.5马赫的典型作战速度区间。从结构分区来看，头部整流罩内部预留导引头安装舱段，可适配红外或雷达导引头的安装边界，舱段衔接处采用台阶式定位止口设计，能保证舱段对接的同轴度，减少飞行过程中的气动偏航力矩。弹身中部设置的两组弹翼为切尖三角翼构型，翼面与弹身采用插接式安装接口，翼根处预留紧固件安装位，可保证大过载机动下翼面的连接强度，同时切尖设计可避免翼尖颤振问题，适配20g以上的机动过载使用场景。弹身尾部设置的四片全动尾翼，与中部弹翼呈X型正交布局，可通过差动偏转实现滚转控制，同步配合俯仰、偏航通道的舵面偏转，完成飞行轨迹的快速修正，尾翼转轴处设置有密封槽位，可适配高空低温低气压环境下的舵机工作防护需求。弹体尾部预留发动机喷管安装位，喷管收敛段与扩张段的型面按照固体火箭发动机的典型工作参数设计，可直接匹配常用的单室双推固体火箭发动机安装接口，弹身内部的舱段划分依次为导引头舱、战斗部舱、制导设备舱、发动机舱，各舱段之间采用盘式连接结构，可保证舱段拆卸维护的便捷性，同时满足弹体整体的刚度要求。在安装边界设计上，弹体最大直径不超过常规近程防空导弹的挂载尺寸要求，可适配单兵发射筒、车载发射架、机载挂点的通用安装接口，弹体质心位置经过配平设计，位于弹身全长的52%位置处，可保证无控飞行阶段的静稳定度，同时降低舵机的控制功耗。该数模的结构细节还原了弹体表面的口盖、天线安装位、线缆走线槽等实际结构，可用于弹体结构原理教学、发射装置适配设计、气动仿真分析前处理等场景，建模过程中对各气动面的翼型厚度、后掠角、安装角均按照实际工程参数设置，弹翼与尾翼的相对位置经过气动配平校核，可避免飞行过程中出现的气动耦合问题，弹身各舱段的壁厚按照轻量化设计要求设置，在保证结构强度的前提下控制整体重量，适配近程弹箭的射程与机动性能要求。
