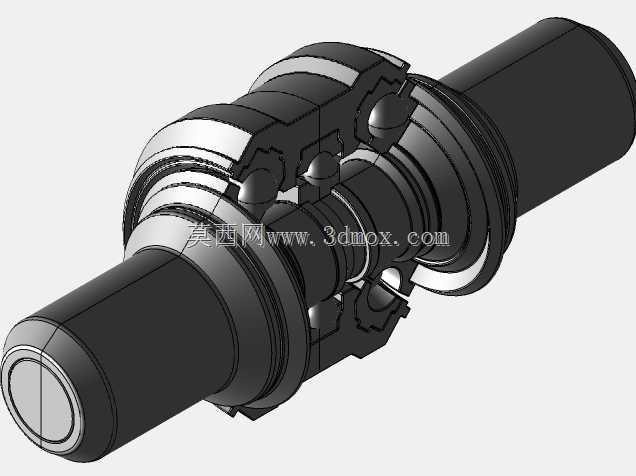

带轴集成式加载轴承滚子装配结构

这套集成轴体的加载轴承滚子结构，主要应用在需要承受复合径向、轴向载荷的重载传动场景中，常见于冶金设备轧辊传动端、重型输送机驱动辊组、工程机械回转支撑副这类对载荷承载能力、运行同轴度有严苛要求的部位。区别于常规分离式轴承与轴的装配方案，该结构将滚子保持架、内外滚道、定位轴肩、密封挡边与主轴做了集成化设计，省去了额外的轴套、定位卡簧等冗余连接件，从根源上降低了装配累计误差，能在高负载交变工况下保持更稳定的回转精度。

从设计逻辑来看，结构采用对称式双列滚子排布，两列滚子的接触角做了差异化匹配，靠近轴伸端的滚子组侧重承载径向冲击载荷，靠近传动连接端的滚子组侧重抵消轴向窜动力，保持架采用分段式兜孔设计，每个滚子的活动间隙控制在0.02-0.05mm区间，既保证滚子滚动时无卡滞，又避免高速运转时滚子出现歪斜蹭碰滚道的问题。轴体本身做了变径处理，两端轴颈的直径差根据承载弯矩计算确定，安装时两端轴颈分别配合对应规格的轴承座孔，轴肩位置直接抵靠轴承内圈端面，无需额外加工锁紧螺纹槽，减少了轴体的应力集中点，能提升轴类部件的疲劳寿命。

安装边界方面，轴体总长度适配常规窄型轴承座的安装间距，最大外圆直径即轴承外圈的配合尺寸，安装时无需额外调整滚子预紧量，出厂装配时已经通过选配滚子尺寸组配好了合适的预紧间隙，现场安装只需要将整体结构压入对应轴承座孔，连接两端传动件即可投入使用。密封结构集成在轴承外圈的两侧挡边位置，采用双唇式接触密封，能阻挡外界粉尘、切削液、润滑脂泄漏，在多尘、有少量喷淋的工况下也能保持稳定的润滑状态，日常维护只需要定期通过外圈预留的注油孔补充润滑脂即可，不需要拆解整个装配体。

实际运行过程中，该结构的滚子与滚道的接触线做了对数曲线修形，避免滚子端部出现应力集中导致的早期点蚀，相比普通直母线滚子的承载能力提升约30%，在同等载荷工况下可以缩小整体安装尺寸，适配设备紧凑化设计的需求。轴体两端的轴颈表面做了磨削处理，粗糙度达到Ra0.8，与传动件的配合公差选k6级，既能保证传动连接的同轴度，又方便后期维护时的拆装作业，不会出现配合面锈死无法拆解的问题。
