多叶曲面螺旋桨结构设计方案

项目分类:3D模型 发布时间:2021-08-09 ID:229718

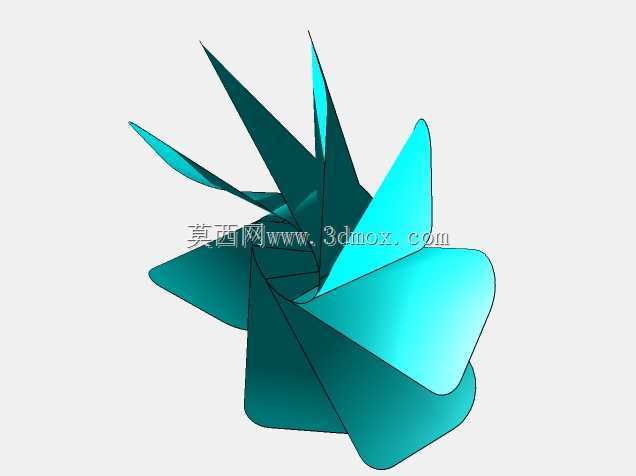

  • 多叶曲面螺旋桨结构设计方案

这类多曲面叶片螺旋桨,核心应用场景覆盖船舶水下推进、小型通航飞行器动力输出、工业搅拌设备流体混合等多个领域,不同场景下的桨叶曲面曲率、安装倾角、叶片数量都会根据实际工况做针对性调整。从实际用途来看,搭载这类螺旋桨的动力系统,核心是通过桨叶的连续旋转,将输入的轴功率转化为流体方向的推力,推动载体在流体介质中完成定向移动,或是带动介质形成定向流动完成混合、输送作业。

从功能特性上看,这款螺旋桨采用非对称变截面曲面叶片设计,每一片桨叶从叶根到叶梢的弦长、扭转角都呈现连续渐变的状态,叶根位置做了加厚处理,能够承载旋转过程中产生的交变扭矩,避免长期运行出现根部疲劳断裂的问题;叶梢位置做了收窄修型,能够有效降低旋转过程中产生的叶梢涡流损耗,提升动力转化效率,同时减少运行过程中的流体振动与噪音。叶片之间采用等夹角圆周分布的布局,旋转过程中整体动平衡表现更稳定,不会出现偏载导致的轴系磨损问题。

设计过程中,首先要明确对应工况下的额定转速、设计推力、介质密度这些核心参数,先通过流体力学计算确定单叶片的翼型截面,再沿着桨叶的展向方向,根据不同半径位置的线速度差异,逐段调整截面的扭转角度与安装攻角,保证每个截面都处于最优的攻角区间,避免出现气流或水流分离导致的效率下降。叶根与中心轮毂的连接位置做了平滑过渡处理,减少连接处的应力集中,同时降低轮毂位置的流体阻力。

在安装边界上,这类螺旋桨的中心轮毂预留了标准的轴孔与键槽位置,能够与对应直径的动力输出轴直接配合,安装时需要保证桨叶端面与轴系的垂直度偏差控制在允许范围内,避免旋转时产生额外的径向跳动。整体外形的最大回转直径需要匹配安装场景的空间边界,比如船舶应用时要保证桨叶与船体外壳、舵系之间留有足够的安全间隙,避免运行过程中出现碰撞;飞行器应用时要匹配机身的安装尺寸,保证旋转过程中不会与机身结构产生干涉。不同工况下还可以根据实际需求调整叶片的表面粗糙度,水下应用的桨叶表面会做更高精度的抛光处理,减少水流摩擦阻力,空气介质下应用的桨叶则会在保证强度的前提下尽可能做轻量化处理,降低旋转惯量提升响应速度。
