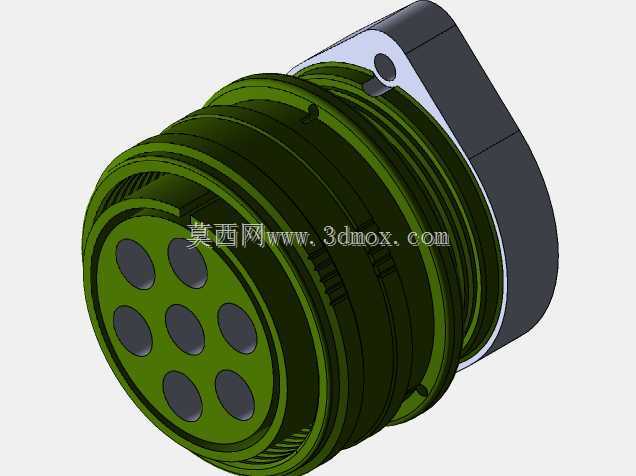

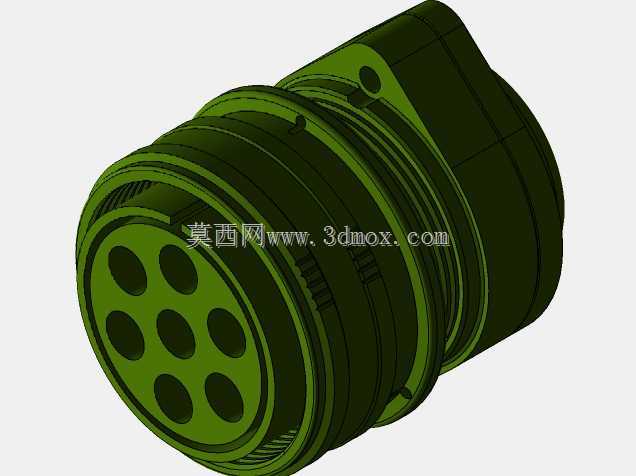

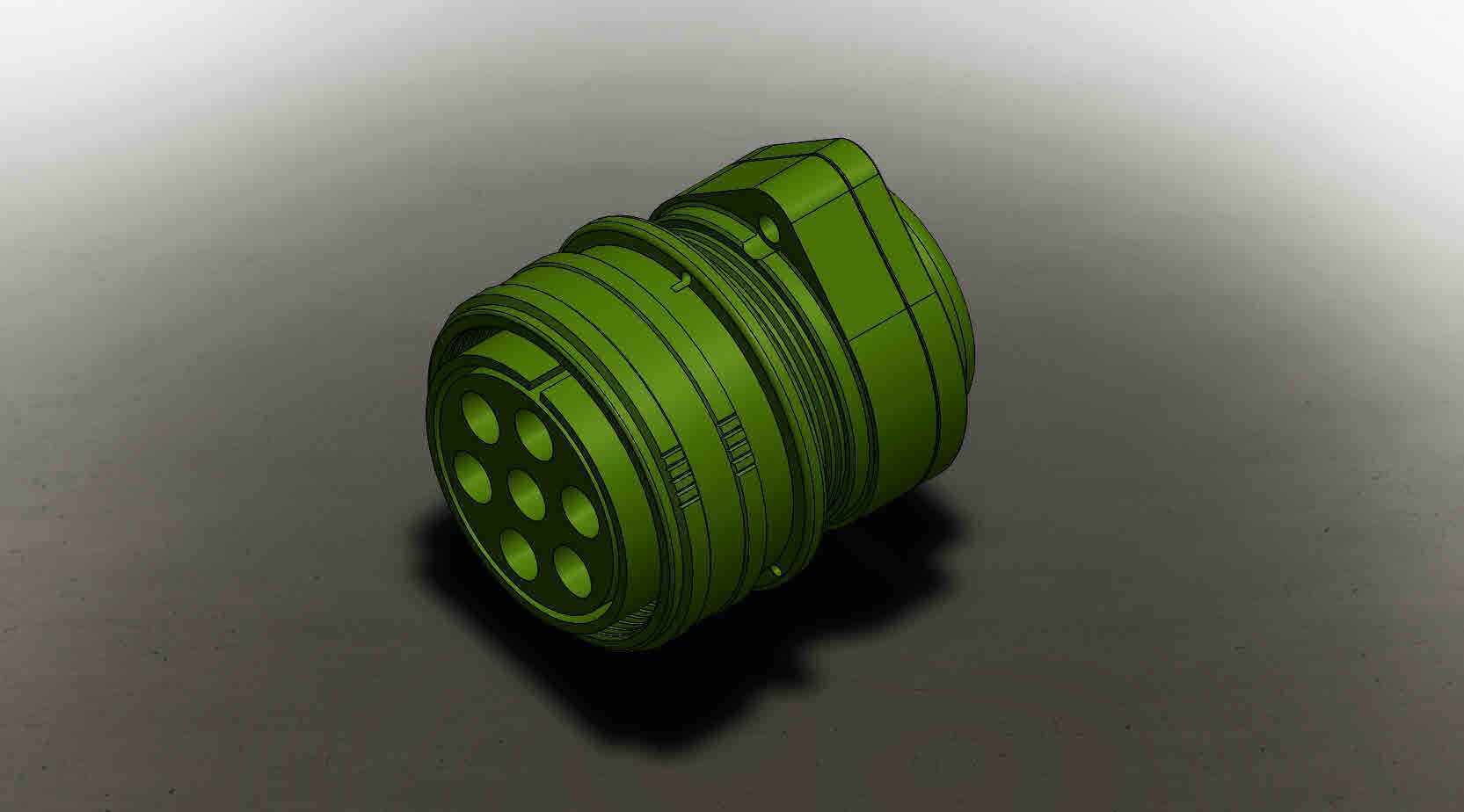

MS3106R24-10型多芯圆形电连接器结构

该款圆形电连接器多用于工业控制、机电设备内部的多回路信号与小功率动力传输场景，在户外机电设备、移动作业装备、机床电控回路中十分常见，核心作用是实现线缆与设备端的快速插拔连接，同时保证连接部位的结构强度与接触可靠性，避免设备运行过程中因振动、拉扯出现接触不良、回路断开的故障。从结构设计来看，整体采用螺纹旋合锁紧结构，外壳带有防滑滚花与定位卡槽，对接时可通过外壳的导向结构快速对准插针与插孔位置，旋合后锁紧结构可提供足够的轴向压紧力，即便在持续振动的工况下也不会出现松脱。接触端采用7芯排布设计，芯件之间设置有绝缘隔层，不同回路之间的绝缘间隙满足低压电控回路的耐压要求，可同时传输多路开关量信号与小电流动力回路，适配多信号集成的布线需求，减少设备端的接插件布设数量，压缩布线占用的空间。外壳的尾部设计有线缆夹紧结构，可在穿入线缆后通过夹紧件固定线缆外护套，避免线缆受外力拉扯时直接作用在内部接触端子上，拉脱力满足常规工业设备的布线要求，同时外壳的台阶结构可适配对应规格的尾部防护套，实现接线部位的防尘、防泼溅防护。安装边界方面，该连接器为插座端固定式结构，对接端的外径尺寸适配标准24号壳体的航空插头对接公差，安装法兰的孔位与同规格军标系列连接器完全兼容，可直接替换同型号的老旧损坏接插件，无需改动设备端的安装开孔。建模过程中还原了外壳的防滑纹理、芯件的排布位置、锁紧螺纹的牙型细节，所有配合面的尺寸公差按照常规接插件的行业通用公差设定，可直接用于设备布线的干涉检查、装配模拟，也可作为接插件选型阶段的空间占位参考，帮助结构设计人员提前确认布线空间、安装间隙是否满足装配要求，避免后期布线阶段出现接插件与周边结构件干涉、插拔操作空间不足的问题。
