高精度斜齿圆柱齿轮传动构件

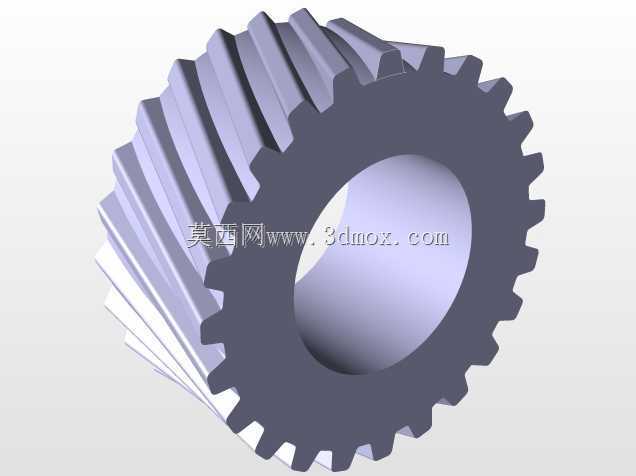

在重载传动场景中，斜齿轮的应用覆盖了从工业减速机、机床主轴箱到新能源汽车变速器的多个核心传动环节，相比直齿圆柱齿轮，斜齿的轮齿啮合过程是渐进式的，齿面接触线沿齿宽方向呈斜线分布，啮合冲击、运行噪声都有明显降低，同时重合度更大，单齿承受的载荷更小，能适配更高转速、更大扭矩的传动工况。这款斜齿轮的建模过程优先考虑了实际加工与装配的边界约束，齿向采用标准螺旋角设计，建模时先通过渐开线方程生成端面齿廓，再沿螺旋线路径扫掠生成完整齿形，齿根部分做了符合加工工艺的圆角过渡，避免应力集中导致的轮齿断裂风险，内孔的安装基准面与齿顶圆、分度圆保持严格同轴度，端面与轴线的垂直度公差控制在装配允许的范围内，能直接适配对应的轴系安装需求。从实际使用场景来看，这类斜齿轮常安装在平行轴传动机构中，啮合时多对轮齿同时参与接触，传动平稳性远优于同参数直齿轮，在高速运转工况下不会出现直齿轮频繁出现的啮合敲击声，适合对传动精度、运行噪音有要求的设备，比如精密机床的进给传动箱、输送线的减速单元、工程机械的分动箱内部都能看到这类构件的身影。设计时需要重点关注齿宽与螺旋角的匹配关系，螺旋角过大会导致轴向力激增，对支撑轴承的轴向承载能力提出更高要求，螺旋角过小则无法发挥斜齿轮平稳传动的优势，这款模型的齿宽、螺旋角、模数参数都经过啮合校验，齿侧间隙预留了热膨胀与润滑所需的空间，装配时不需要额外修配齿面就能满足正常啮合要求。安装边界上，内孔直径与配合轴的公差带采用基孔制过渡配合，键槽位置对称度符合通用传动件安装标准，齿顶圆直径预留了箱体内部的安全间隙，不会在运转时与箱体内壁、相邻传动件发生干涉，齿面的建模精度满足后续有限元接触应力分析、运动学仿真的使用需求，结构设计人员可以直接将该模型导入装配体，完成轴系、轴承、箱体的匹配设计，不需要重新绘制齿形就能开展后续的结构校验工作。
