传动用高精度斜齿螺旋齿轮结构

在机械传动系统的设计选型中，斜齿结构的螺旋齿轮是动力换向、扭矩传递场景里的核心部件，不同于直齿圆柱齿轮的瞬时线接触啮合特性，这类带螺旋升角的齿轮在啮合过程中，轮齿是逐步进入、逐步脱离啮合区间，整个传动过程的冲击载荷、运行噪音都远低于同模数的直齿轮，更适合中高转速、有平稳传动要求的设备布局。从实际应用场景来看，这类齿轮常被布置在两轴空间垂直交错的传动节点上，比如小型变速机构的动力输出端、轻工设备的转角传动模块、自动化输送线的换向传动位，当需要将旋转运动的传递方向调整90度时，搭配对应参数的配对螺旋齿轮，就能在紧凑的安装空间内完成动力转向，不需要额外增加伞齿轮组的安装位，能有效压缩整套传动机构的外形占用空间。

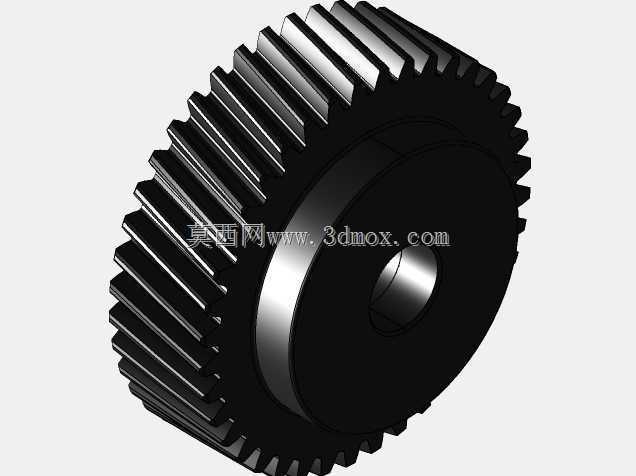

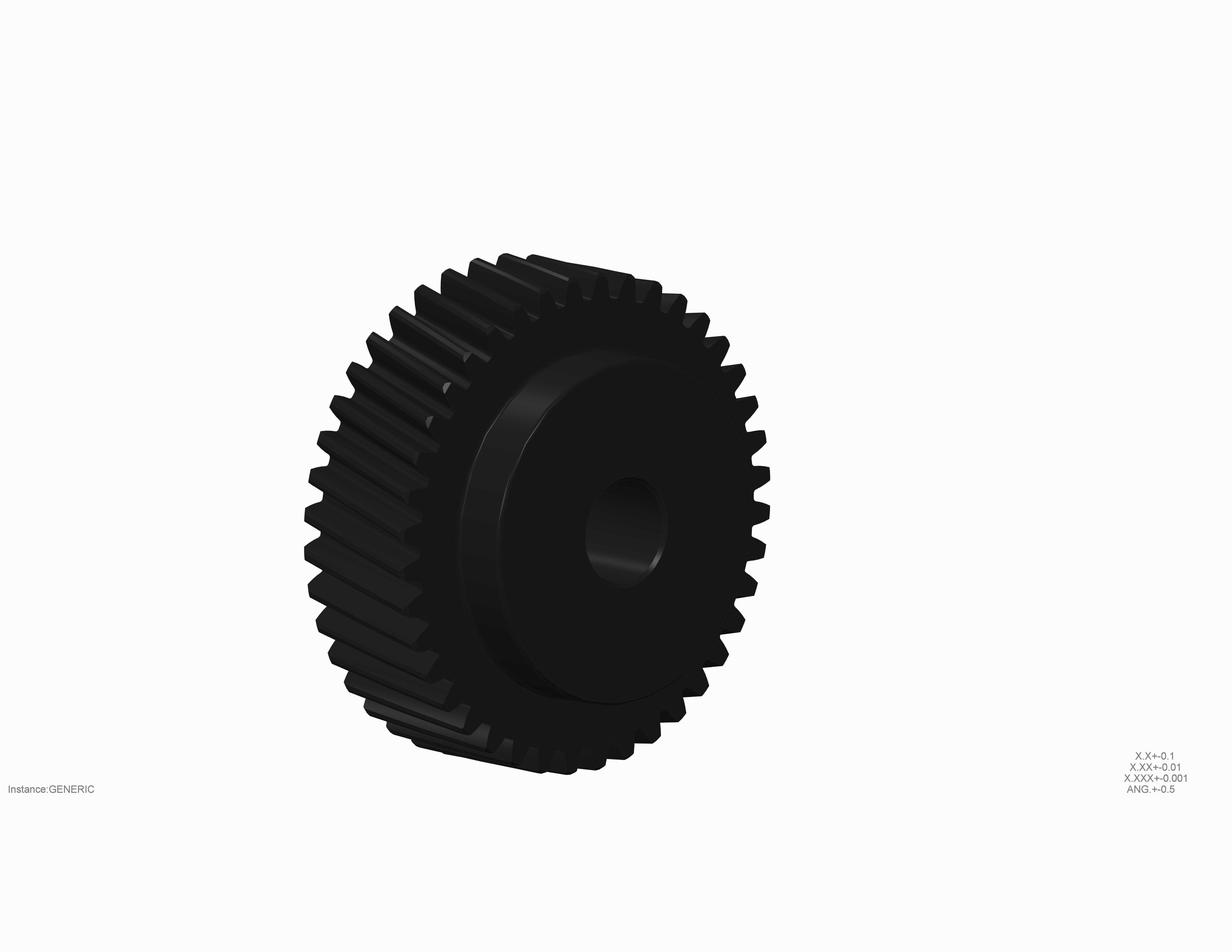

从结构设计逻辑来看，这款螺旋齿轮的轮齿沿齿宽方向呈连续螺旋状排布，啮合重合度相比同参数直齿齿轮提升40%左右，轮齿受力时的接触线沿齿向斜线分布，单位齿面承受的压应力更低，长期运行下的齿面磨损更均匀，能有效延长传动部件的更换周期。齿轮中心设置的通孔为安装定位孔，可直接与对应直径的传动轴配合，通过键连接传递扭矩，轮毂部分的厚度经过匹配计算，既保证了轮齿根部到安装孔的壁厚满足扭矩传递的强度要求，又不会因为轮毂过厚增加不必要的转动惯量，适配中高速运转下的动平衡要求。

在安装边界的适配性上，这类齿轮的轴向定位通常依靠轴肩与轴用挡圈配合完成，设计时需要预留出对应挡圈的安装槽位，同时要注意螺旋角带来的轴向推力问题——因为轮齿的螺旋升角存在，传动过程中会产生沿传动轴轴向的分力，所以在配套的轴系设计中，需要选用能承受轴向载荷的轴承来抵消这部分推力，避免轴系出现轴向窜动，影响啮合精度。在实际装配调试时，要保证配对齿轮的中心距误差控制在允许公差范围内，同时调整好齿侧间隙，间隙过大会导致传动换向时出现冲击空程，间隙过小则会加剧齿面磨损，甚至在重载工况下出现卡齿、轮齿崩断的问题。

从实际使用的工况适配来看，这类螺旋齿轮的正常传动比覆盖范围在3:2到10:1之间，既可以用于小减速比的增速传动场景，也能满足大减速比的动力减速传递需求，在额定载荷范围内运行时，传动效率能保持在较高水平，相比蜗轮蜗杆传动的功率损耗更低，适合对传动效率有要求的连续运转设备。齿面的加工精度会直接影响最终的传动平稳性，建模时已经将齿廓的渐开线参数、螺旋角的导程参数做了准确还原，能直接用于后续的工程图出图、数控加工编程，也可以导入多体动力学仿真软件中，做整套传动系统的载荷仿真、啮合接触应力分析，提前验证不同工况下的轮齿受力情况，为后续的材料选型、热处理工艺制定提供参考依据。
