直齿端面传动齿轮结构设计

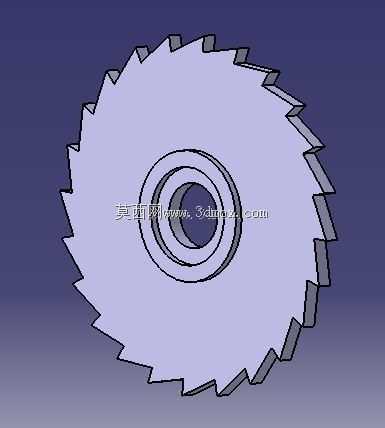

这款齿轮主要应用于中小功率的平行轴传动场景，常见于小型机床进给机构、轻工设备传动链、自动化输送线的动力传递单元中，核心作用是在两平行轴之间完成固定传动比的旋转运动与扭矩传递，保证传动过程中转速、扭矩的稳定输出，避免出现传动打滑、速比波动的问题。从结构设计来看，这款齿轮采用直齿齿形设计，齿向与齿轮轴线保持平行，加工时可通过滚齿、插齿工艺直接成型，加工难度低于斜齿、人字齿结构，后期维护更换的适配成本更低，适合对传动平稳性要求中等、安装空间紧凑的传动工位。齿轮中心设置阶梯式安装孔，大直径孔段用于与传动轴的轴肩定位配合，小直径孔段可穿过锁紧件完成轴向固定，安装时可通过孔与轴的过渡配合保证同轴度，减少高速转动时的径向跳动量，齿顶圆、齿根圆的尺寸公差按照中等精度传动要求设定，可满足常规工业设备的传动精度需求。齿形参数设计上，齿顶做了微小倒角处理，避免装配啮合时出现齿顶磕碰、打齿的问题，齿根过渡圆弧采用平滑曲面设计，可有效分散齿根部位的应力集中，提升齿轮承受交变载荷时的疲劳强度，延长连续运转工况下的使用寿命。齿轮的轮毂部分厚度经过匹配计算，既保证与传动轴配合时的接触面积足够，传递额定扭矩时不会出现轴孔配合面打滑，又不会过度增加齿轮自身重量，减少转动时的惯量，降低驱动端的动力损耗。实际选型应用时，需要注意配对齿轮的模数、压力角、齿数参数完全匹配，安装时保证两轴的平行度误差在允许范围内，齿侧间隙调整到合理区间，避免间隙过大导致传动冲击、噪声过大，或是间隙过小出现卡滞、齿面异常磨损的问题。这类直齿齿轮没有轴向力，支撑轴的轴承选型无需额外考虑轴向载荷补偿，可简化支撑结构的设计，降低整套传动机构的制造成本，在转速不超过1500转每分钟的传动场景中，传动效率可保持在较高水平，日常维护仅需定期检查齿面磨损情况、补充润滑脂即可，运维难度较低。
