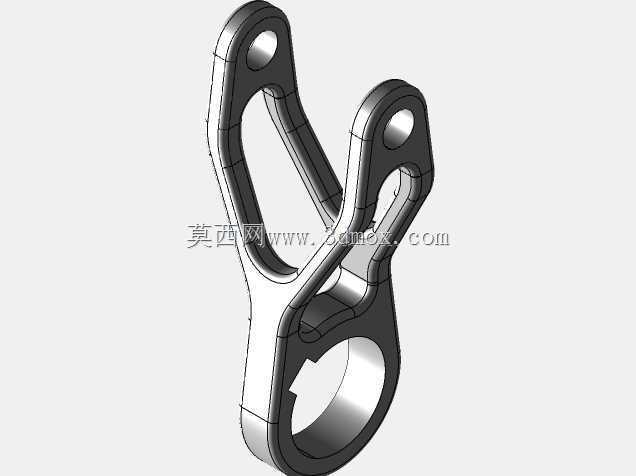

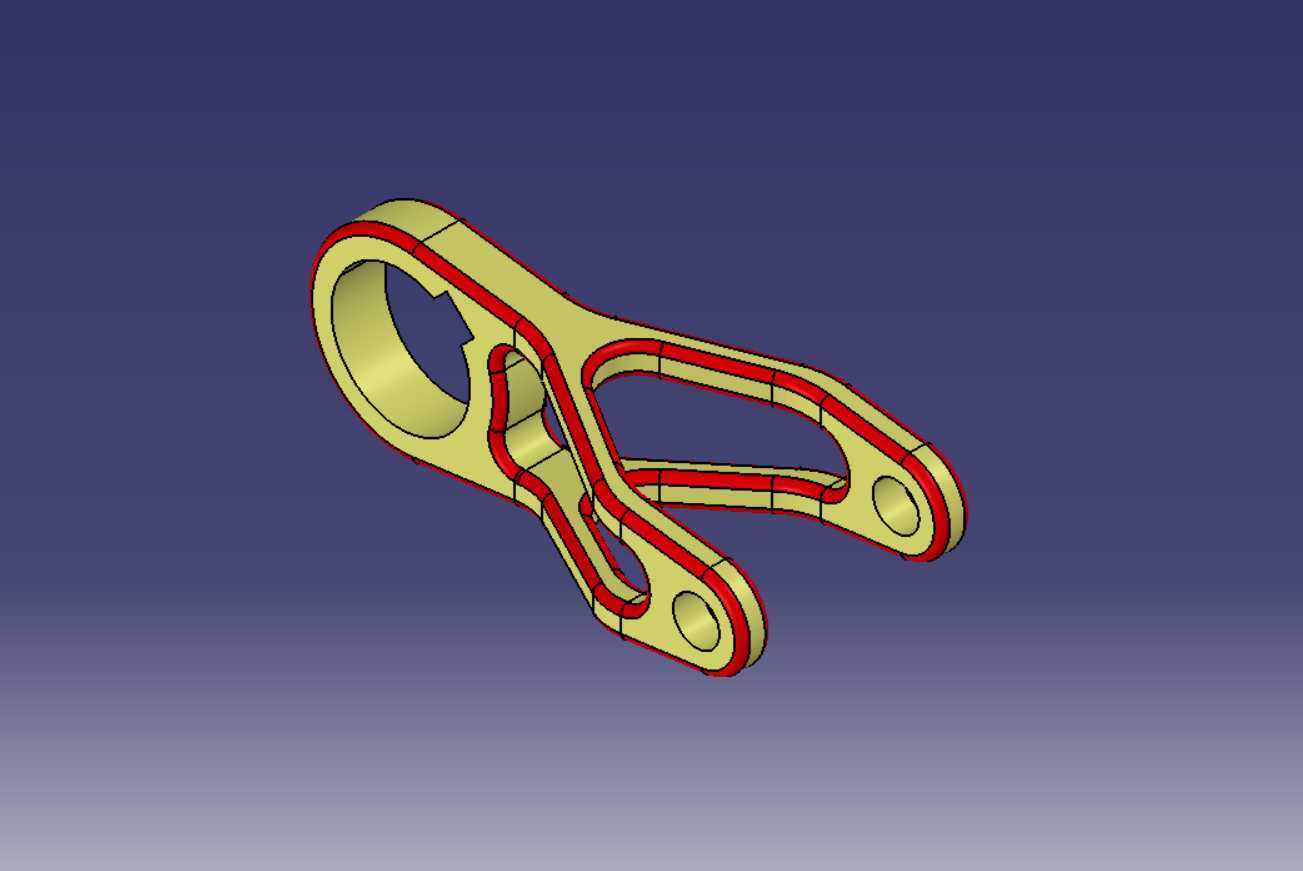

轻量化镂空结构机械传动摆臂

这类摆臂构件多应用于中轻载传动链路中，常见于自动化输送线的换向机构、小型专用设备的行程切换组件、轻工机械的往复运动执行端，承担动力传递、行程轨迹约束、执行端姿态调整的核心作用，工作过程中需要承受周期性的拉压载荷与小幅交变弯曲应力，对结构的刚度与疲劳强度有明确要求。从结构设计来看，该摆臂采用了大端环形安装位搭配双支臂延伸的布局，大端环形孔用于与固定转轴铰接，作为摆臂的回转支点，内孔需匹配对应规格的衬套或轴承安装公差，保证回转过程的同轴度，减少偏磨风险；支臂末端的两个同轴小孔用于连接执行端连杆或动作输出部件，孔位的中心距公差直接决定传动链路的行程精度，设计时需严格控制孔位的位置度与平行度，避免装配后出现运动卡滞。整体采用镂空式的筋条布局，并非单纯为了减重，而是在保证整体抗弯、抗扭截面模量的前提下，去除非受力区域的冗余材料，既降低了构件自身的转动惯量，让驱动端的动力响应更迅速，也减少了实体结构带来的材料浪费，同时筋条的走向完全贴合应力传递路径，从大端铰接位延伸至末端安装孔的主受力筋做了加宽处理，边缘做圆弧过渡避免应力集中，筋条之间的镂空区域也方便日常运维时观察铰接位的磨损情况、加注润滑脂。安装边界方面，大端铰接孔的轴向长度需匹配安装座的开口宽度，装配后需预留0.1-0.2mm的轴向窜动间隙，避免热胀后出现卡涩；双支臂末端的安装孔间距需适配配套连杆的孔距，装配时采用铰制孔螺栓或销轴连接，保证传动无间隙；摆臂的回转平面内需要预留足够的摆动空间，避免运动过程中与周边的机架、管线发生干涉。设计过程中需要先明确摆臂的工作摆角范围、最大负载、往复运动频率，再通过受力仿真确定各截面的厚度、筋条宽度，在满足强度要求的前提下尽可能压缩构件重量，平衡刚性与轻量化的需求，这类结构的摆臂相比实体摆臂，在同等载荷下重量可降低35%以上，同时自身的固有频率更高，能减少高速往复运动下的共振风险，适配更高频次的传动工况。
