民用客运喷气式飞机曲面结构建模

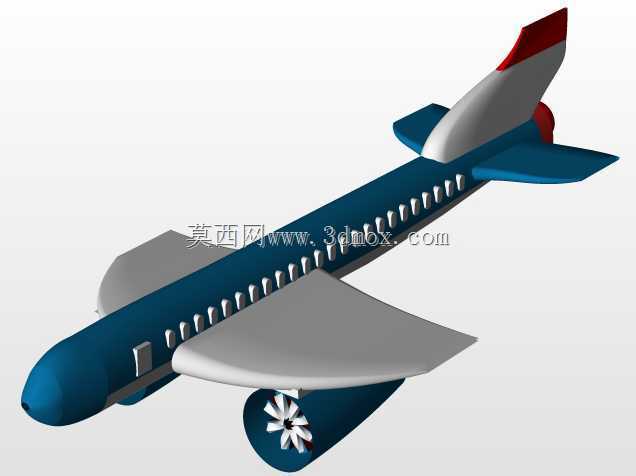

在航空装备的结构设计流程中，曲面建模的精度直接决定了后续气动仿真、结构装配的落地效果，这款客运飞机的三维建模工作，核心围绕机身曲面连续性、部件装配边界两个核心维度展开，完全贴合民用客机的实际工程设计逻辑。从实际应用场景来看，这类窄体客运飞机主要执飞中短程干线航线，承担城市间的旅客运输任务，机身曲面的设计需要同时兼顾气动减阻、舱内空间利用率、结构强度三个核心需求，建模过程中没有采用简化的拼接曲面，而是通过多段曲率连续的曲面过渡，还原真实客机的机身流线特征，机头部位的曲面收敛角度完全参照真实窄体客机的气动设计参数，保证风阻系数符合亚音速飞行的要求。建模时优先处理了机身与机翼、发动机短舱的安装边界，机翼与机身的连接曲面做了平滑过渡处理，避免出现曲率突变导致的气动干扰，发动机短舱的挂载位置预留了足够的安装间隙，既保证短舱与机翼的连接结构有足够的布置空间，也不会在飞行过程中产生额外的紊流影响。尾翼部分的垂尾、平尾与机身尾部的连接同样做了曲面连续处理，尾翼的后掠角度符合常规客运飞机的安定性设计要求，能够保证飞行过程中的航向与俯仰稳定性。机身侧面的舷窗排布按照真实窄体客机的舱位布局设置，舷窗的凹陷深度、边框弧度都做了细节还原，没有采用平面贴图简化处理，机身尾部的涂装分色区域也做了曲面贴合处理，保证不同曲面区域的分色边界完全贴合机身曲率，不会出现拉伸变形的问题。从结构设计的角度来看，这款建模的曲面拆分逻辑完全适配后续的结构拆分需求，机身的蒙皮分块线、检修口盖的预留位置都在建模时做了边界标记，后续如果要做结构深化设计，可以直接基于现有曲面进行蒙皮、长桁、隔框的结构布置，不需要重新调整曲面外形。起落架舱的预留位置在机身腹部与机翼根部，舱门的曲面与机身曲面完全齐平，关闭状态下不会破坏机身的整体流线，发动机短舱的进气道、尾喷口的曲面也做了收敛处理，进气道的内壁曲面光滑连续，能够保证进气效率符合发动机的工作需求。整个建模过程没有采用过多的布尔运算，所有曲面都通过放样、扫掠、边界混合的方式生成，曲面的G2连续性覆盖了机身90%以上的外表面区域，完全能够满足气动仿真、外观展示、结构深化设计的多场景使用需求，对于航空装备设计的从业者来说，这类曲面建模的思路也可以复用到其他亚音速飞行器的外形设计工作中，尤其是曲面过渡、安装边界预留的处理方式，能够有效减少后续结构设计阶段的反复调整工作量。
