小型载重四旋翼飞行器机架结构设计

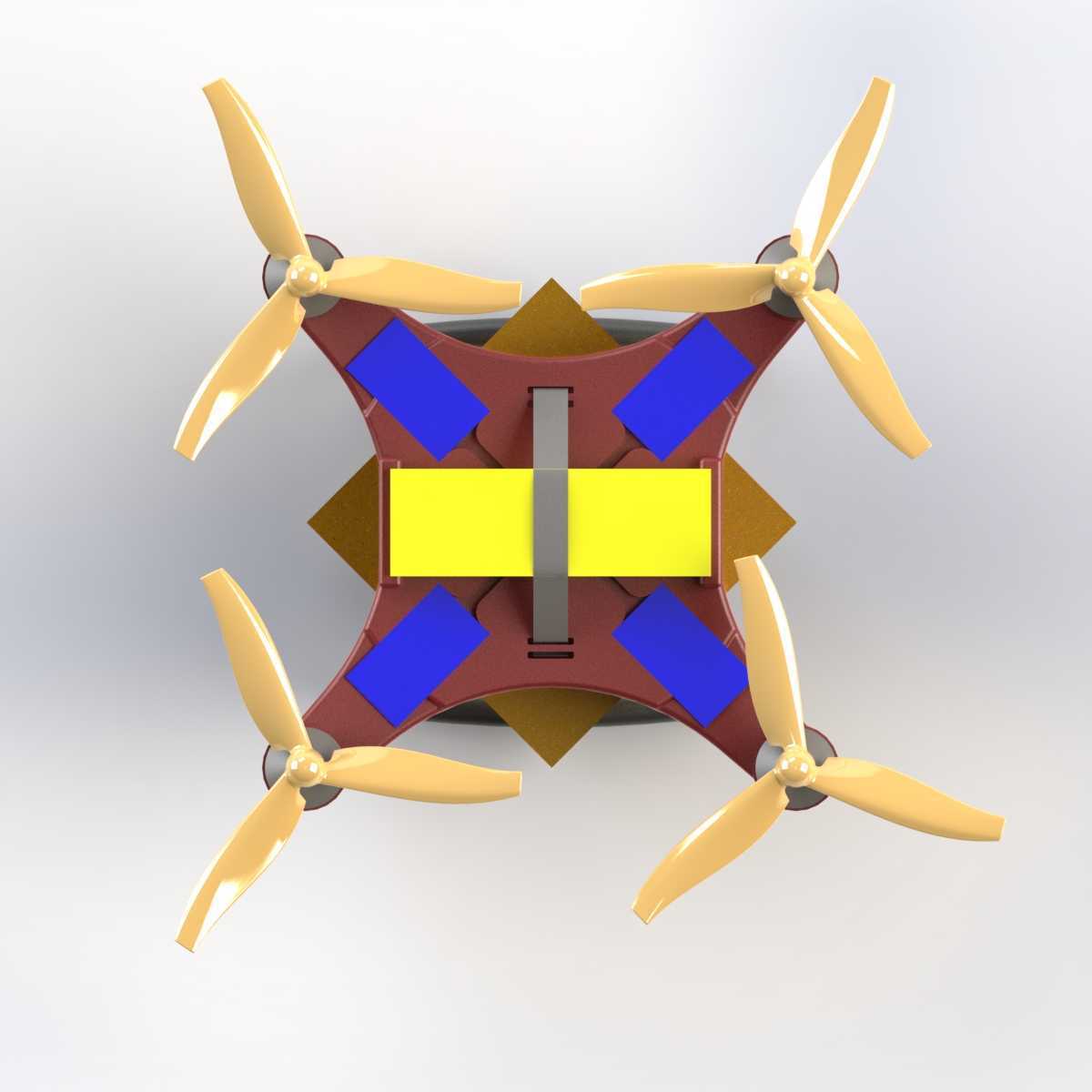

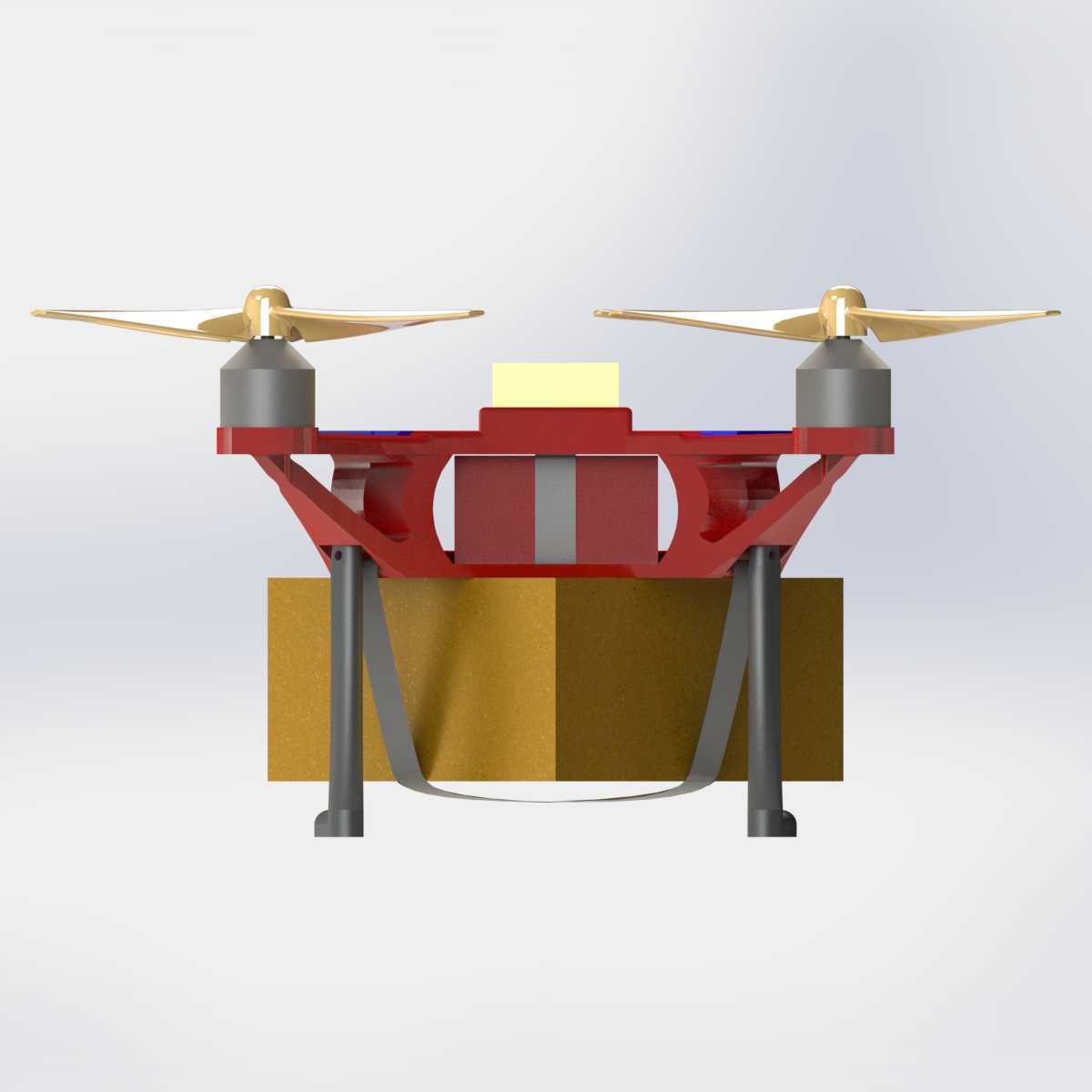

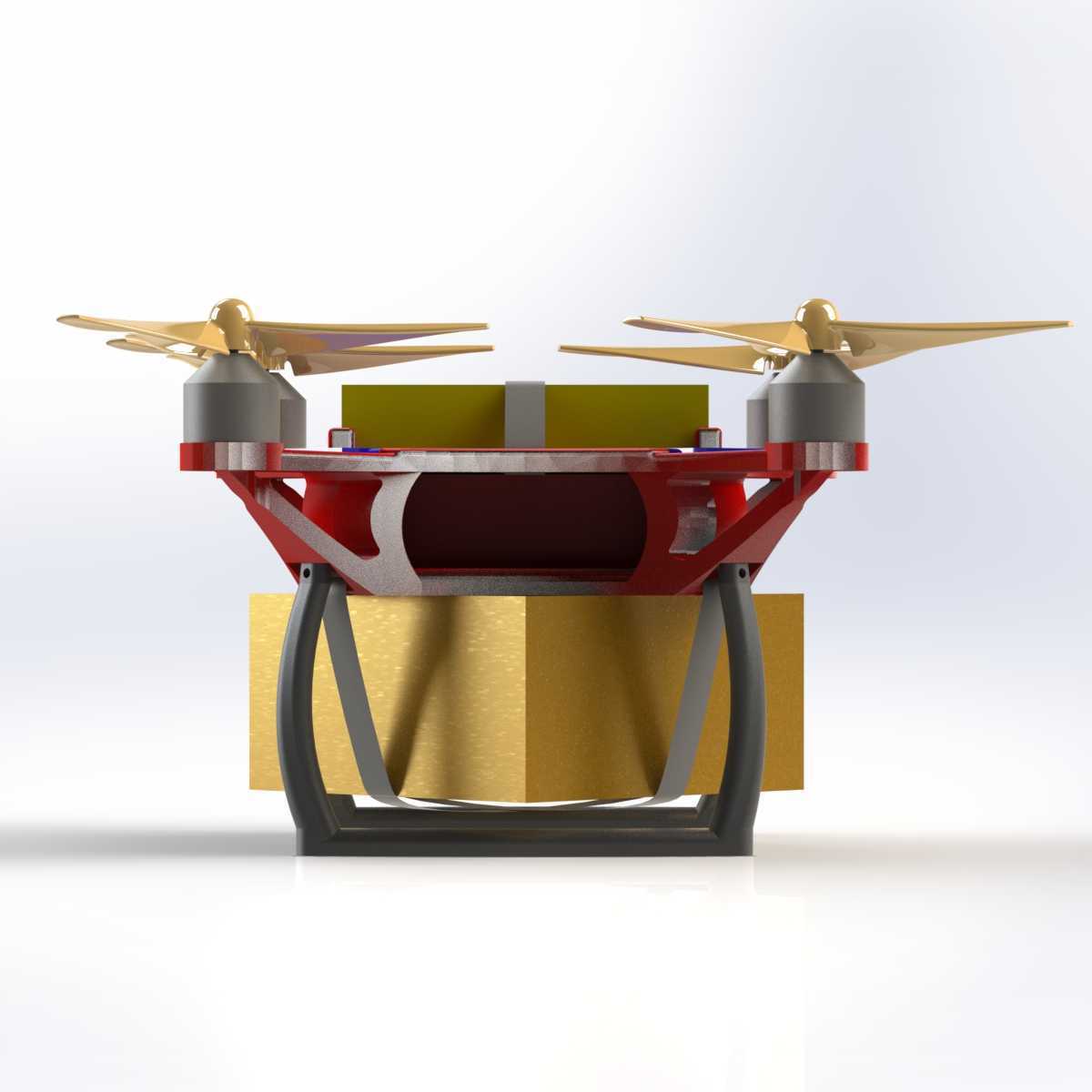

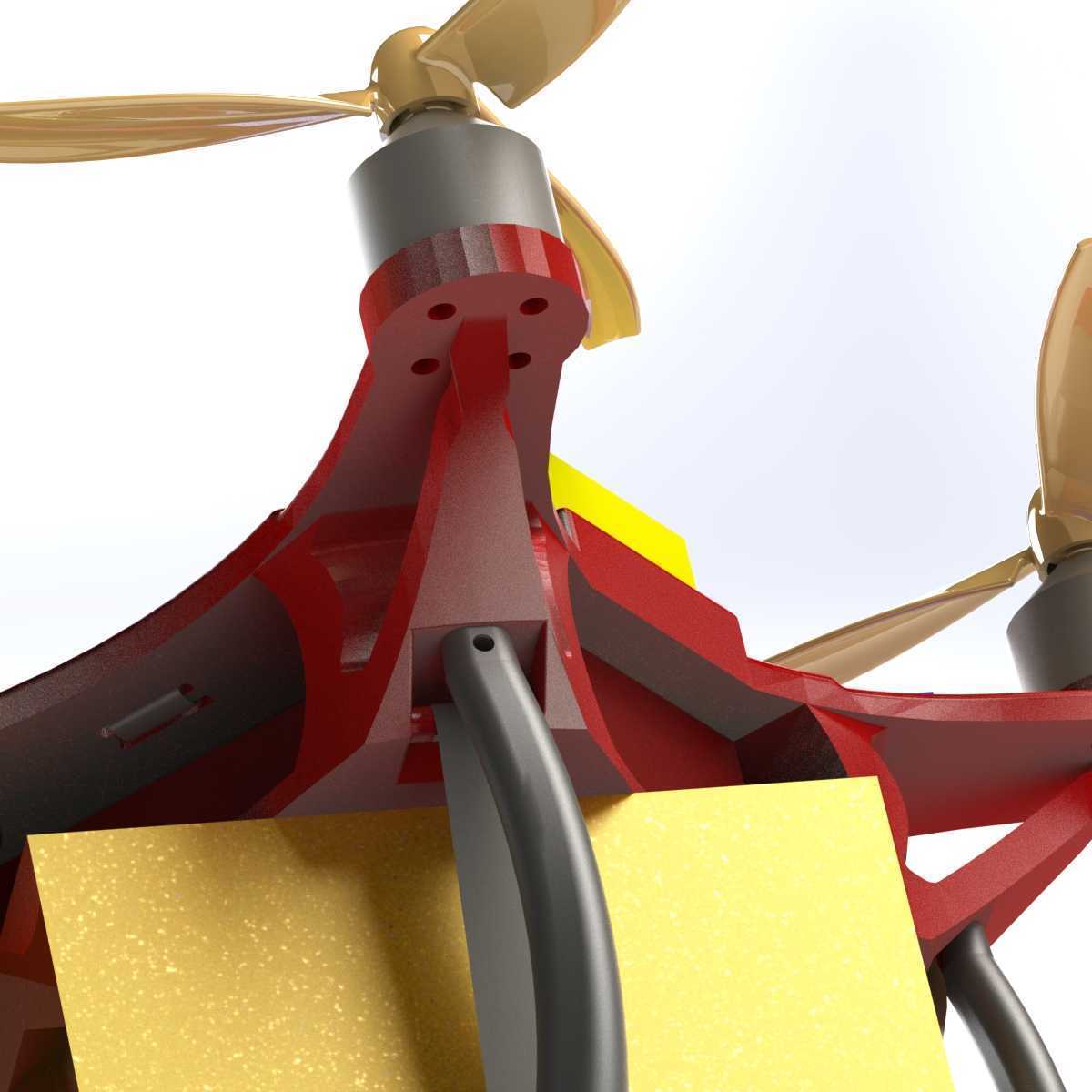

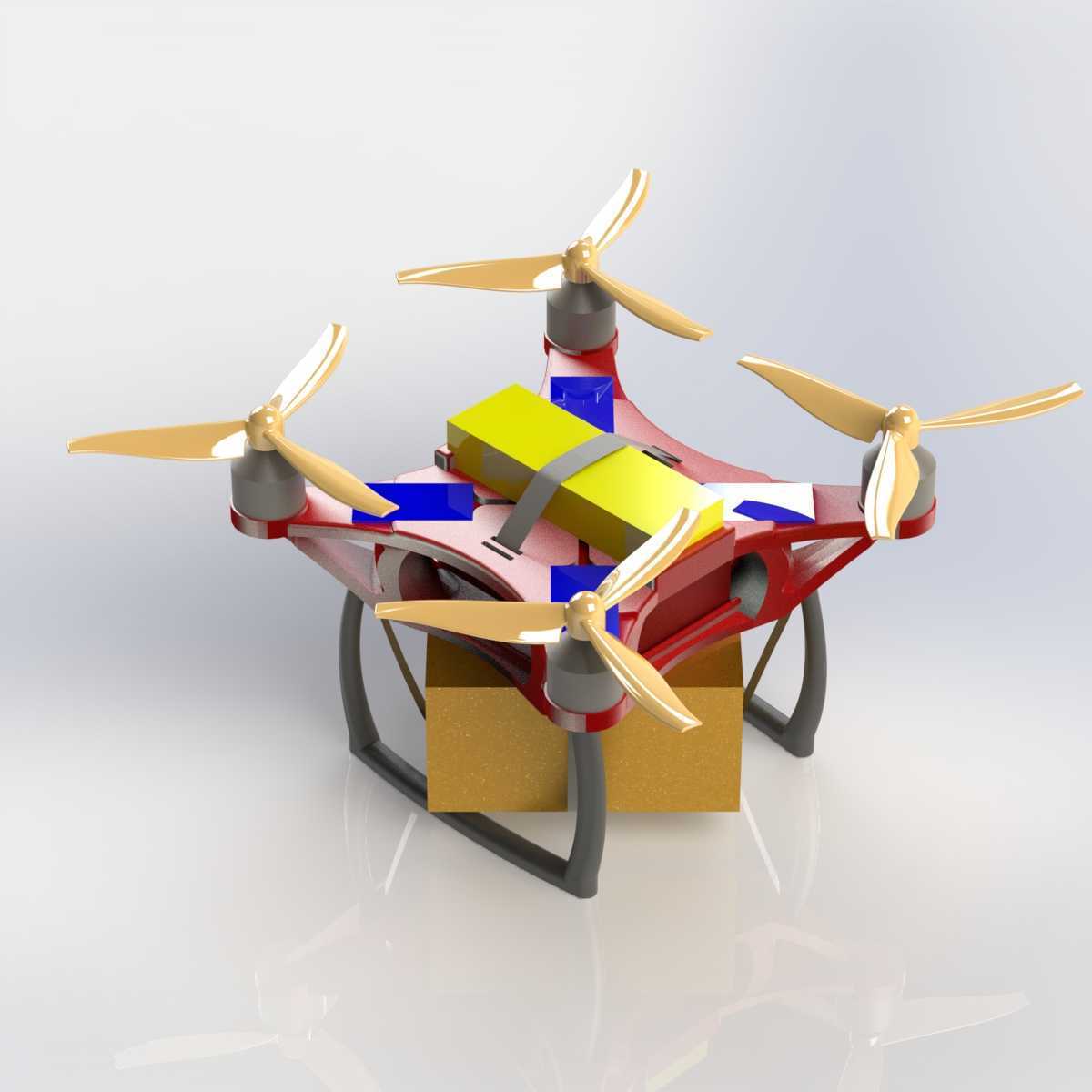

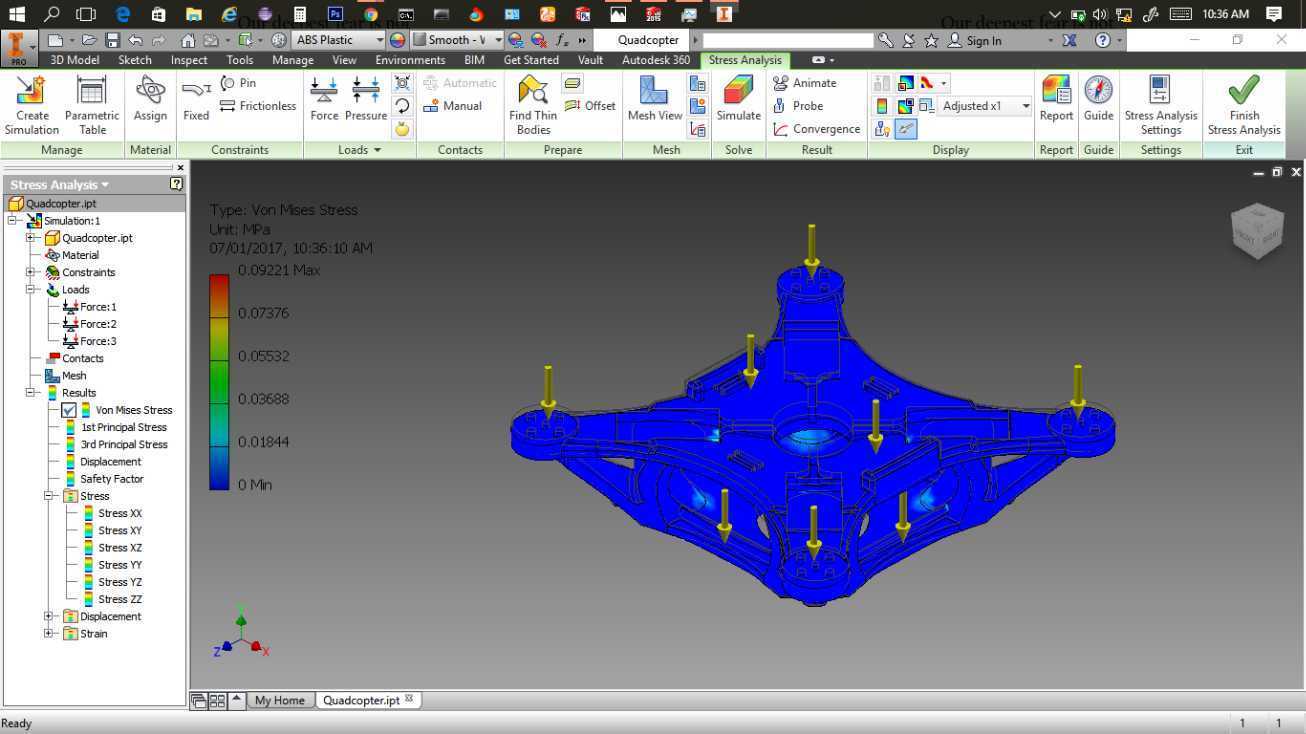

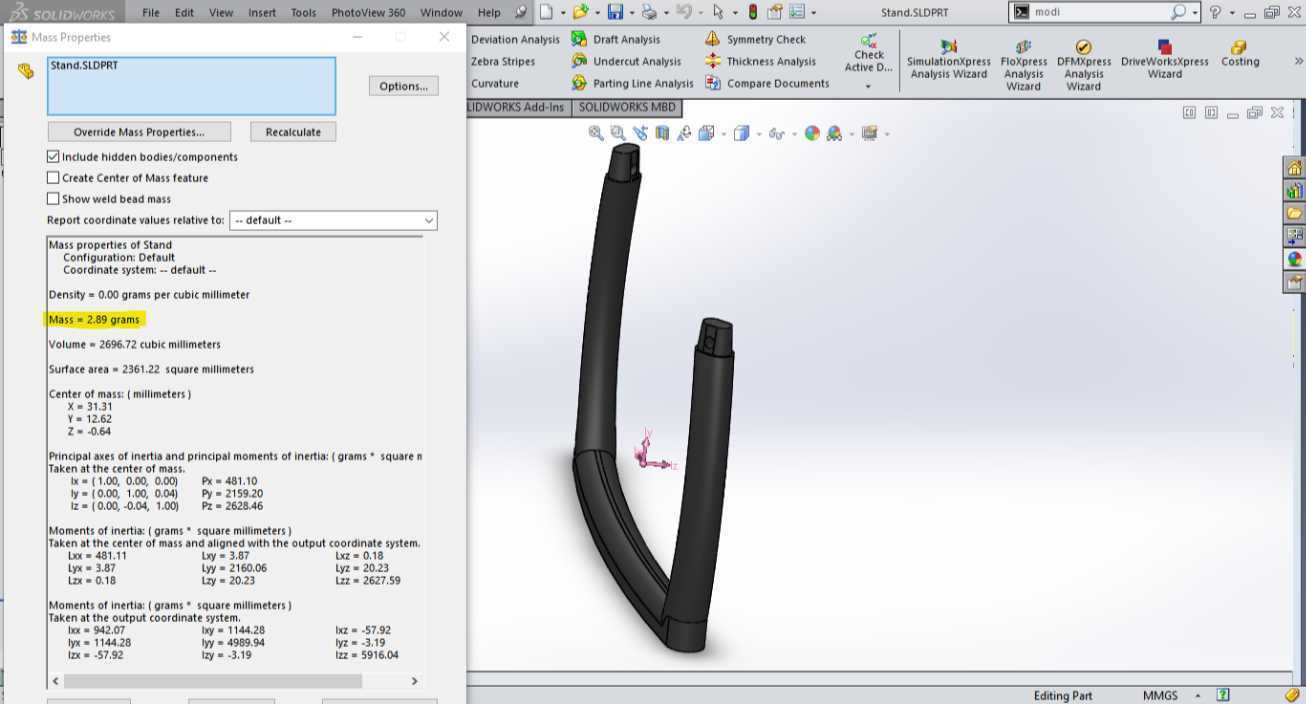

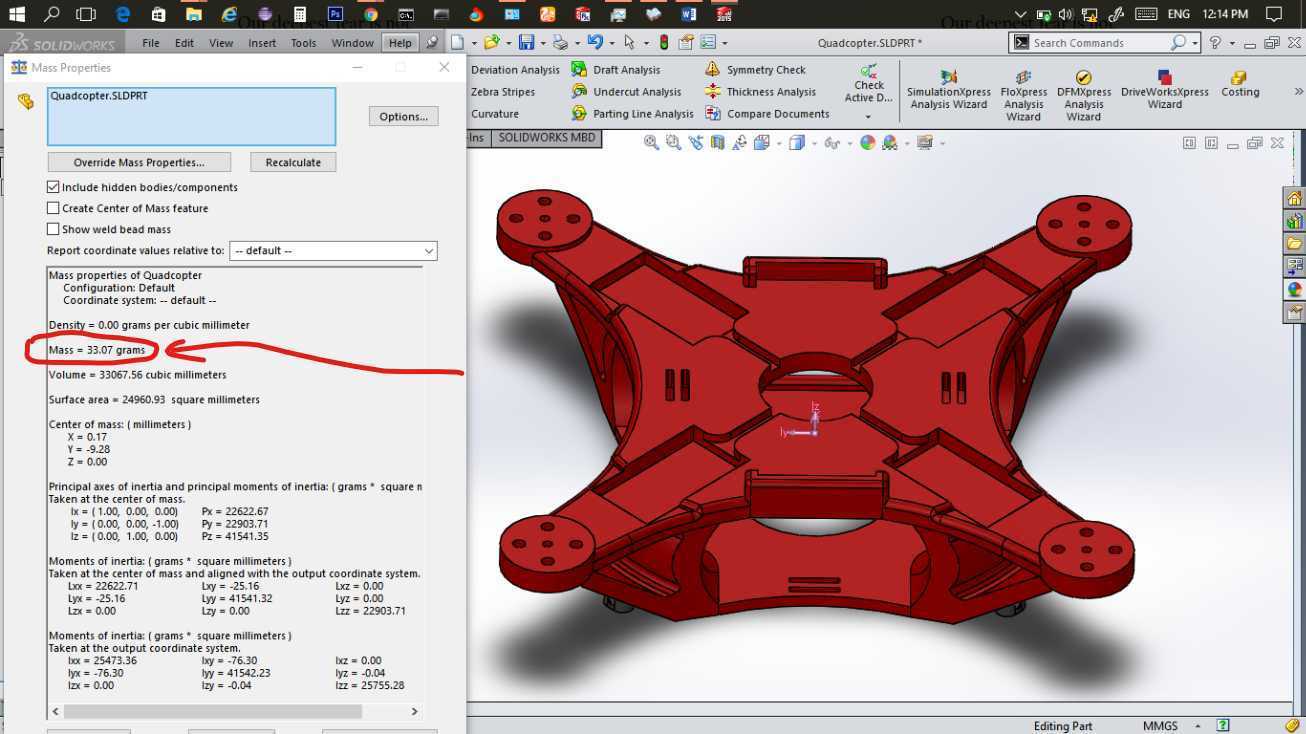

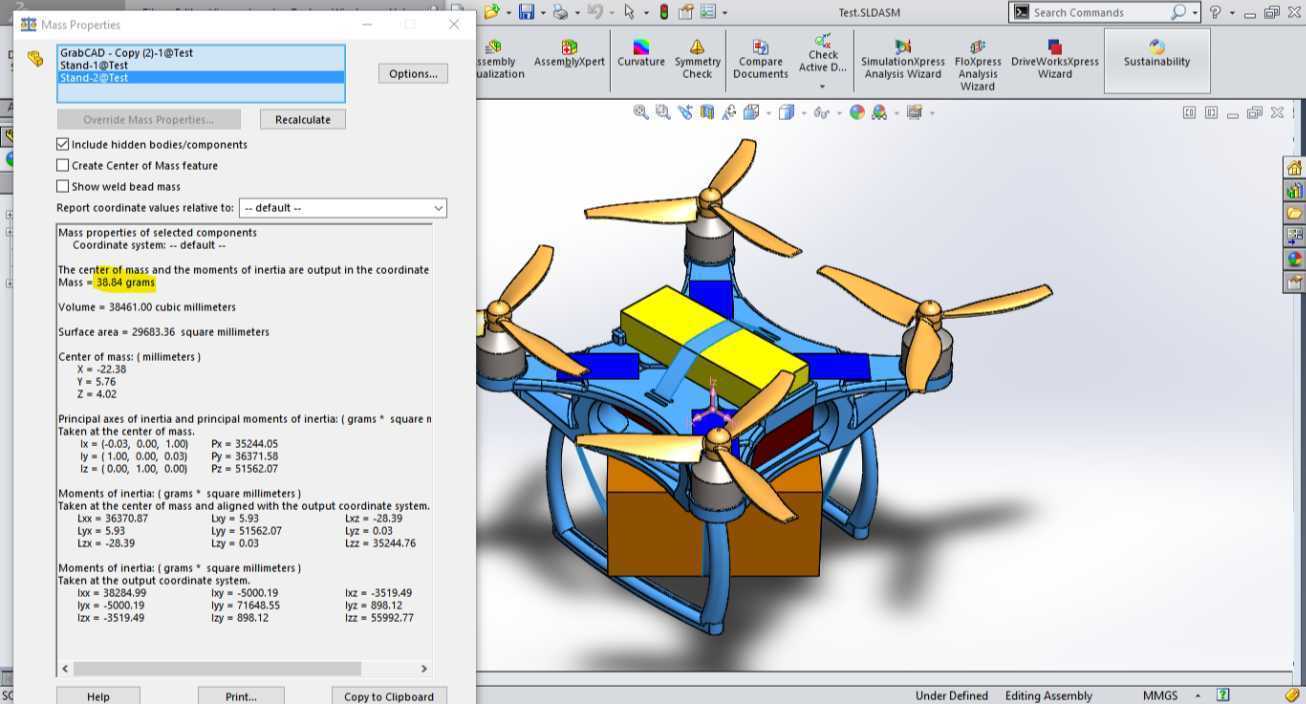

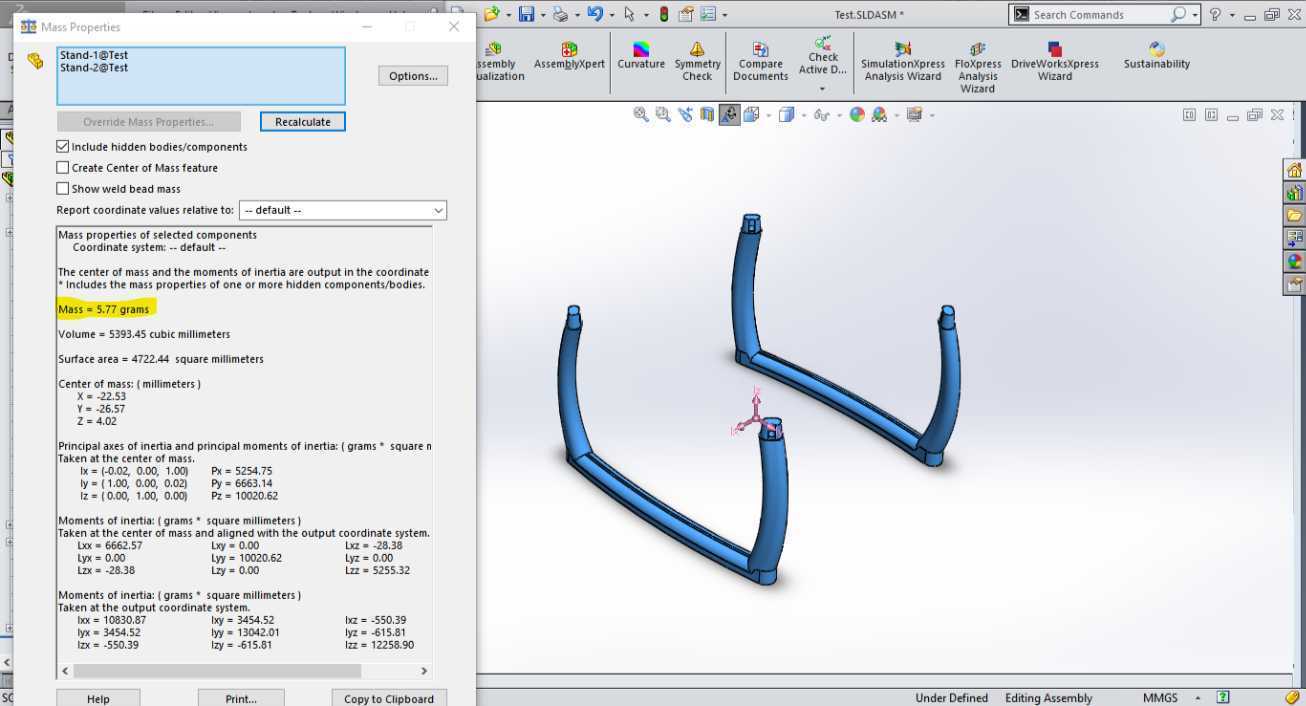

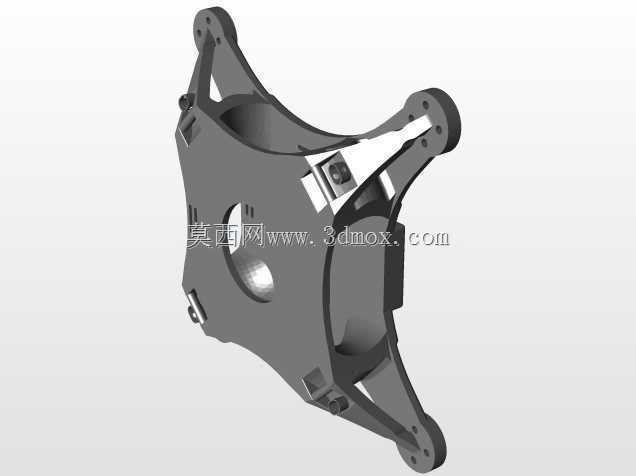

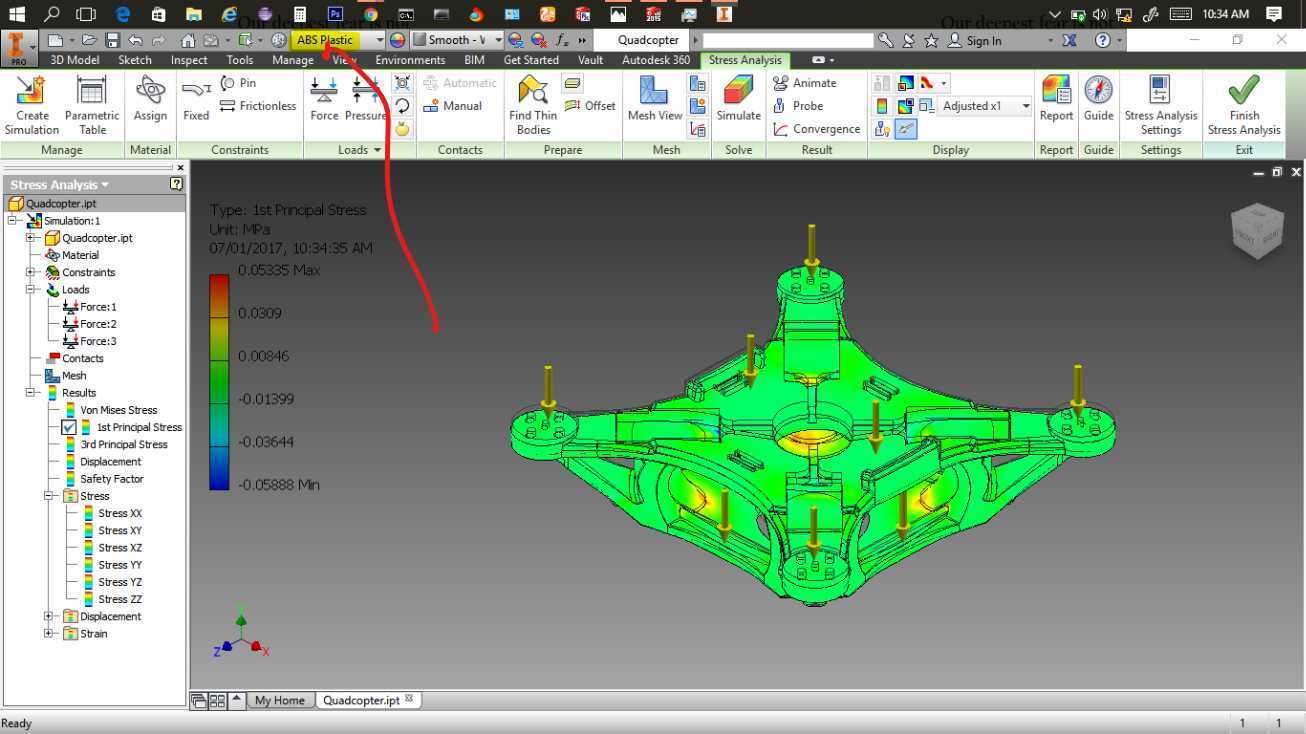

这款四旋翼机架的设计，首先围绕小型低空作业场景的实际需求展开，日常可适配短途轻量物资投送、低空航拍巡检、教学实验调试等多种使用场景，机架作为四旋翼飞行器的核心承载结构，需要兼顾动力部件安装、载荷固定、飞行抗形变等多重功能。从结构设计思路来看，机架采用中心承载盘搭配四个机臂向外延伸的经典布局，中心区域预留了足够的安装空间，可放置飞控板、电池、信号接收模块等核心电子部件，中心盘下方预留了载荷挂载位，可固定小型货箱或航拍设备，满足不同场景的搭载需求。机臂末端设置了标准的动力安装座，可适配对应规格的无刷电机与螺旋桨，安装座的定位精度经过校准，能保证四个电机的轴线处于同一水平面，减少飞行过程中的动力偏移问题。机架底部设置了一体式起落架结构，起落架的高度经过测算，既可以避免下方挂载的载荷在起降时接触地面造成磕碰，也能在降落时提供足够的缓冲形变空间，吸收着陆瞬间的冲击能量，保护机身上的精密电子部件。从安装边界来看，四个机臂的延伸长度经过匹配计算，在保证螺旋桨旋转时不会发生桨间干涉的前提下，尽可能缩小整机的横向尺寸，提升飞行器在狭小空间内的通过性。机架的结构件做了轻量化设计，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，降低机架自身重量，从而提升整机的有效载荷能力，不同部位的受力点做了加厚处理，比如机臂与中心盘的连接位置、起落架与机身的固定位置，都设置了加强筋结构，避免飞行过程中受振动影响出现结构断裂。机架上预留了标准的安装孔位，各个部件的安装位置都做了定位标记，组装时不需要额外打孔修正，可直接完成动力系统、电控系统、载荷部件的快速装配，机臂的连接结构采用快拆式设计思路，可在运输时快速拆卸机臂，缩小收纳体积，方便外出作业时携带。机架的整体重心经过配平设计，当电池与载荷安装到指定位置时，整机重心落在中心盘的几何中心位置，能有效降低飞控系统的校准难度，提升飞行过程中的姿态稳定性，减少飞行时的动力损耗。
