小型发电机组单气缸散热端盖结构

　　该结构面向小型内燃发电机组的气缸盖部位，主要承担燃烧室封闭、火花塞布置、热量导出以及机体连接等功能。整机通常用于野外临时供电、小型施工照明、农用辅助电源或后备电源场景，工作时气缸内燃烧温度高、振动持续，端盖需要在有限轮廓内同时满足散热、密封、装配和轻量化要求。

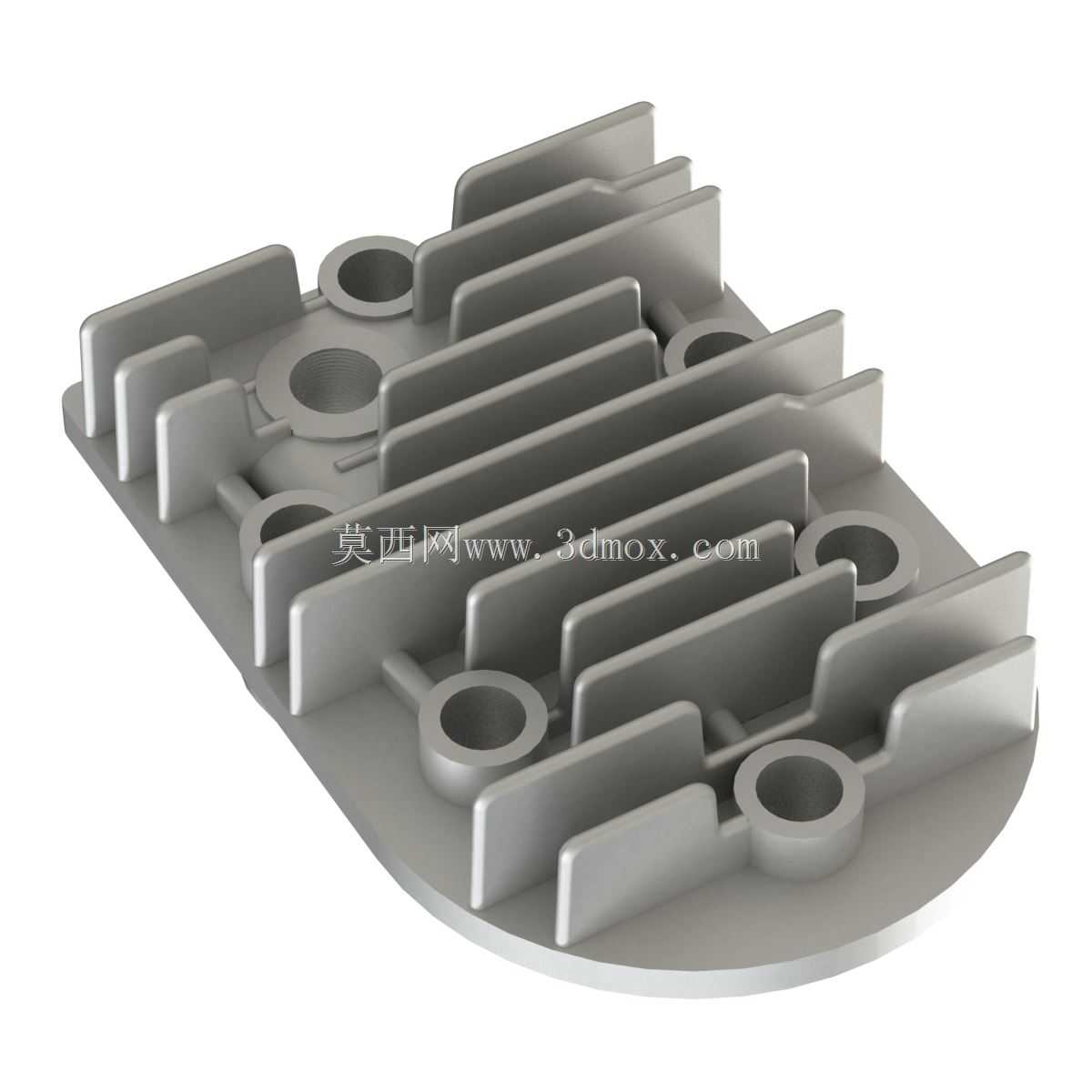

　　从外形上看，零件采用近似矩形与圆弧过渡相结合的布局，一侧为平直边界，另一侧形成圆弧收边，便于贴合小型发动机缸体的上部轮廓。主体基面为压铸或铸造后加工的承载板，板上布置多组贯通安装孔，孔位沿周边和内部加强区域分布，用于与气缸体、导风罩或相关附件连接。孔端设置凸台，使螺栓压紧力集中在局部厚壁区域，避免薄板区域因预紧力产生变形。

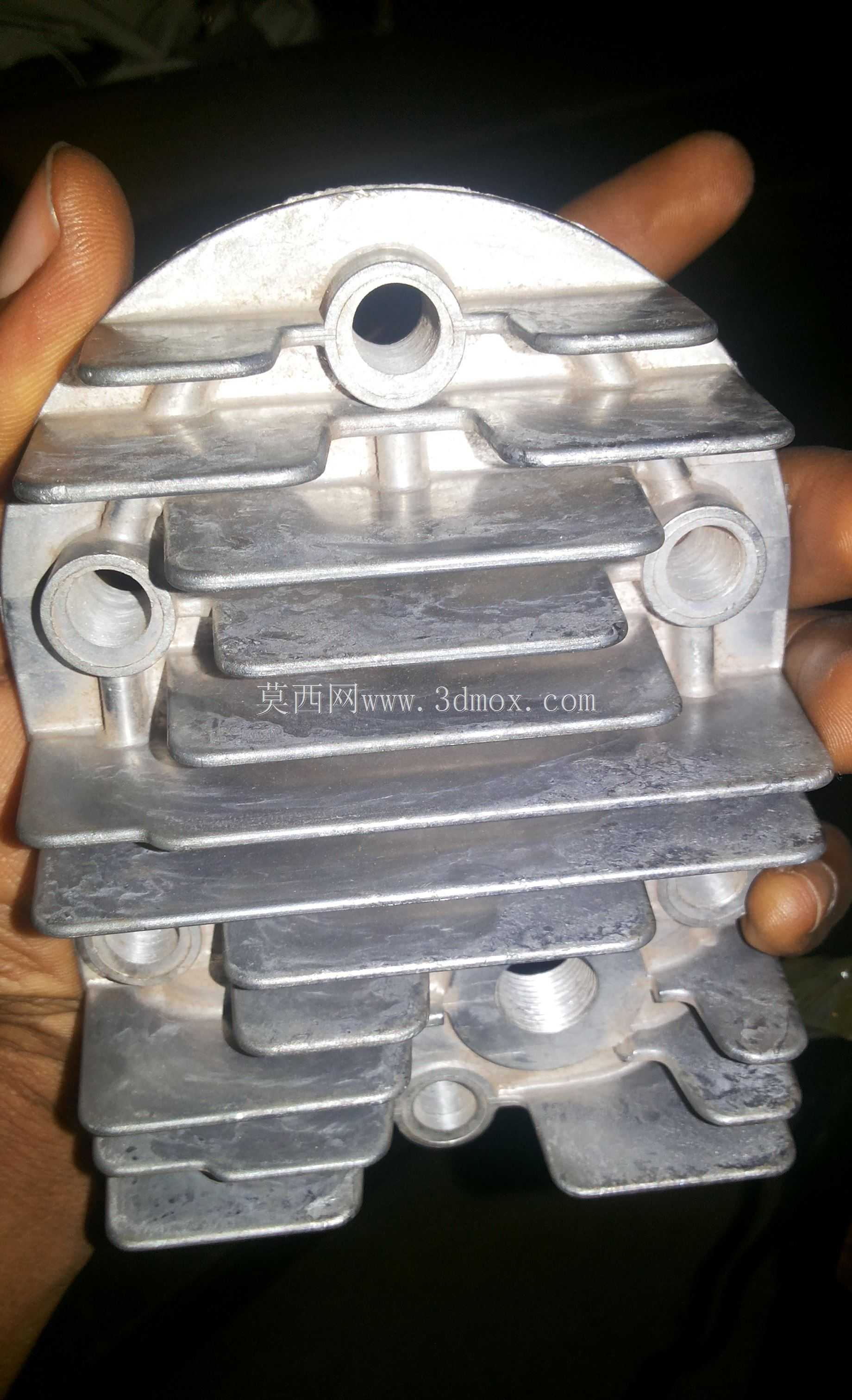

　　上部最明显的特征是多道平行散热筋。筋片沿气流方向展开，高度、长度和间距根据热源分布进行调整：靠近燃烧室和火花塞周围的区域热流密度较高，筋片布置更密集，局部筋高也更大；靠近边缘和安装孔位处，筋片逐渐缩短或断开，以避让紧固件、罩壳和装配工具。筋片之间形成连续风道，在冷却风扇或自然气流作用下，热量能够从铸件内部迅速传递到外表面，再通过扩大的换热面积散出。对于风冷小型发动机而言，这种外露散热结构直接影响缸盖工作温度，若筋片截面过薄，铸造充型和清砂难度会增加；若筋片过厚，则冷却效率下降并容易形成热节。

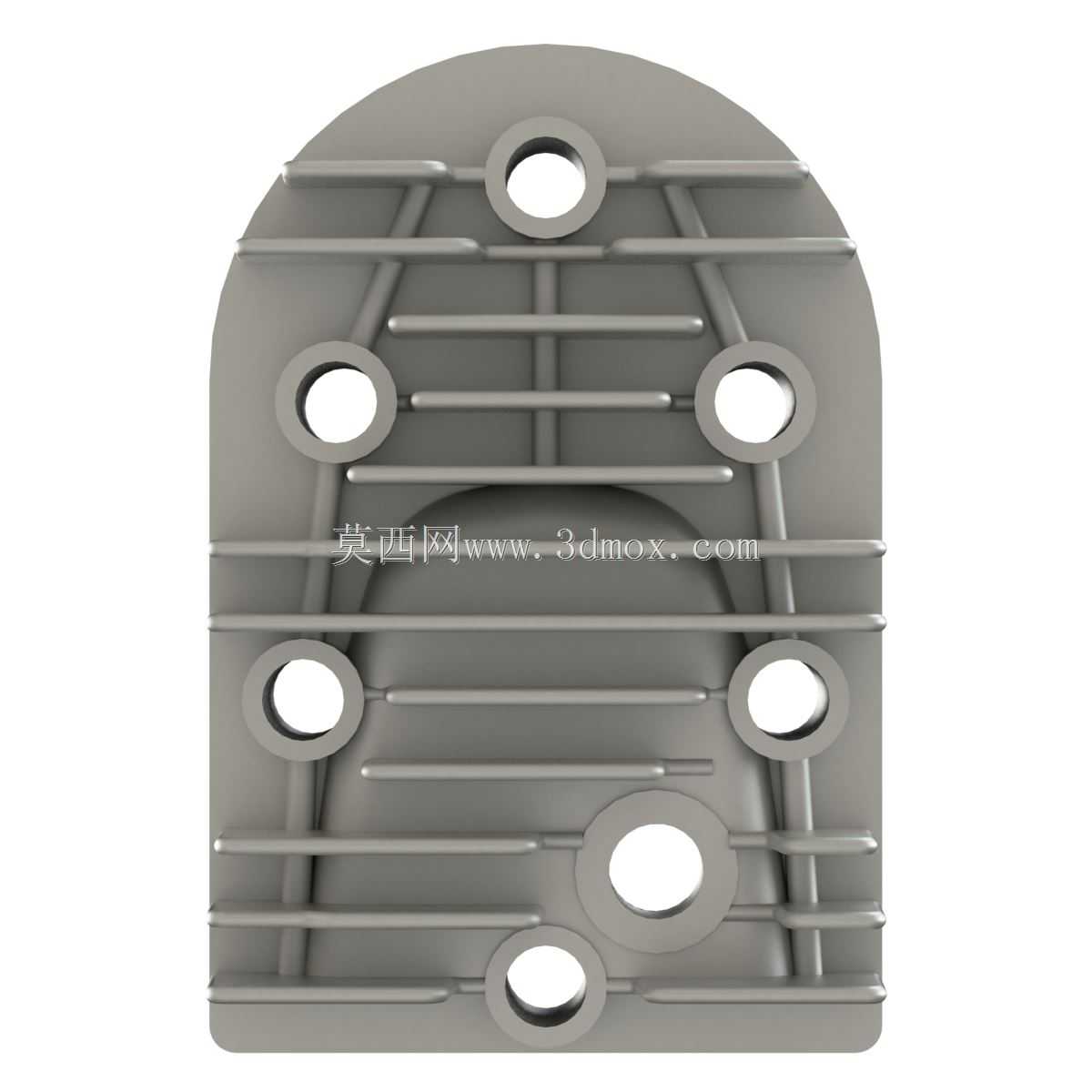

　　火花塞安装区域被布置在缸盖中部偏侧位置，周围保留较完整的金属实体，用于承受点火时的局部高温和压力波动。该区域与散热筋之间通过圆滑过渡连接，既保证火花塞孔周边有足够刚度，也避免热量在孔口周围集中。设计时需要关注火花塞轴线与燃烧室的相对位置，保证点火位置处于混合气燃烧路径的合理区域，同时留出扳手拆装空间，避免散热筋与工具干涉。

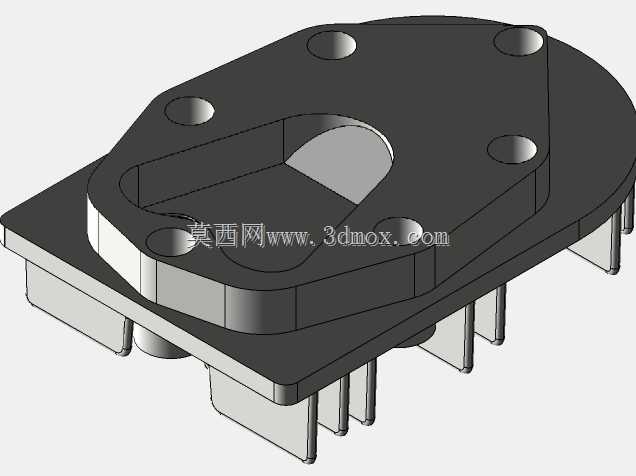

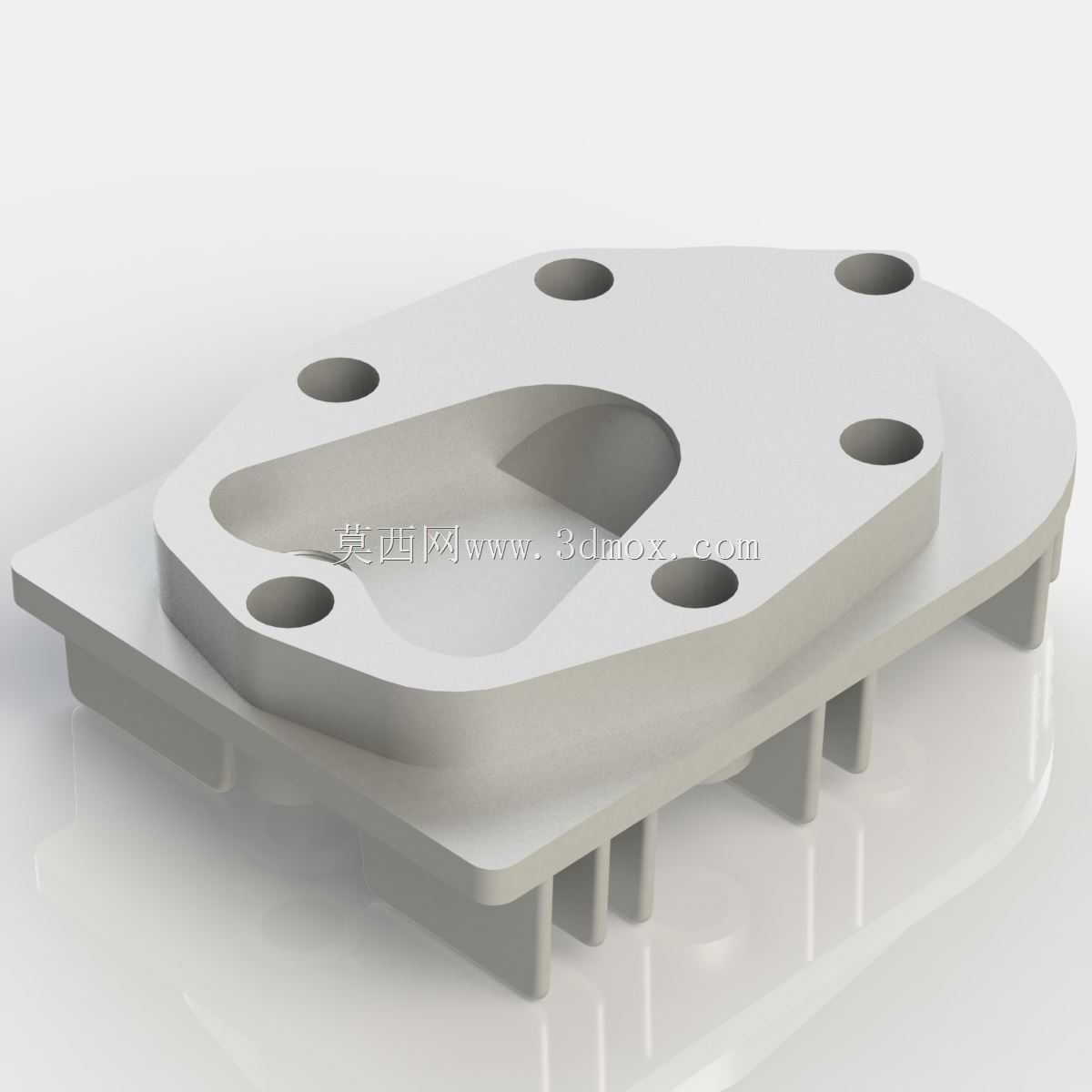

　　缸盖下侧对应燃烧室边界，虽然模型外观主要展示外部散热面，但实际结构中该面需要与气缸体和垫片形成可靠密封。周边螺栓孔的分布决定密封压力的均匀性，孔距过大时垫片压紧不足，容易出现燃气泄漏；孔距过小则会增加零件数量和机体宽度。模型中多组孔位围绕热区和外缘排布，体现出对密封带连续性的考虑。安装孔凸台向下或向上延伸，可提高螺纹连接区域的局部强度，也使壁厚变化更加平缓。

　　建模时应先建立缸盖与缸体配合的基准面，再确定火花塞孔、螺栓孔和外形轮廓。散热筋不宜简单采用等尺寸阵列，而应结合底部热区、孔位和外边界进行长短交错布置。筋片根部需要设置铸造圆角，减少应力集中；筋顶可保留较小圆角，以提高模具寿命并避免磕碰缺损。相邻筋片之间的沟槽要兼顾清砂、压铸脱模和冷却风通过，不能单纯追求散热面积而忽视工艺可行性。

　　安装边界方面，该端盖的外轮廓需要纳入发动机整机包络中检查，尤其是上方导风罩、油箱底缘、拉盘罩和燃油管路的位置。散热筋最高点决定缸盖上部占用空间，周边圆弧和切边则影响罩壳贴合。螺栓孔周围应预留套筒或扳手操作空间，火花塞孔上方不能被筋片或罩壳遮挡。若用于发电机组，还需考虑整机搬运过程中的碰撞风险，外露筋片边缘不宜形成脆弱尖边，边角处可通过连续圆角提高抗损能力。

　　整体结构体现了小型风冷发动机缸盖的典型设计思路：以铸件本体形成承压和安装基础，以高密度散热筋扩大换热面积，以分散孔位保证密封与装配，以圆弧和凸台控制应力与壁厚。对三维建模人员而言，重点不只是还原外观筋片，还要把热区、密封面、紧固件空间、铸造工艺和整机干涉关系统一纳入结构表达。
