六自由度并联运动平台结构设计

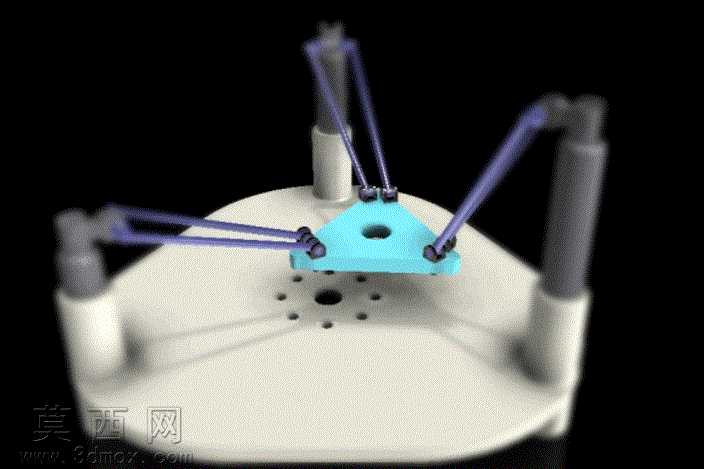

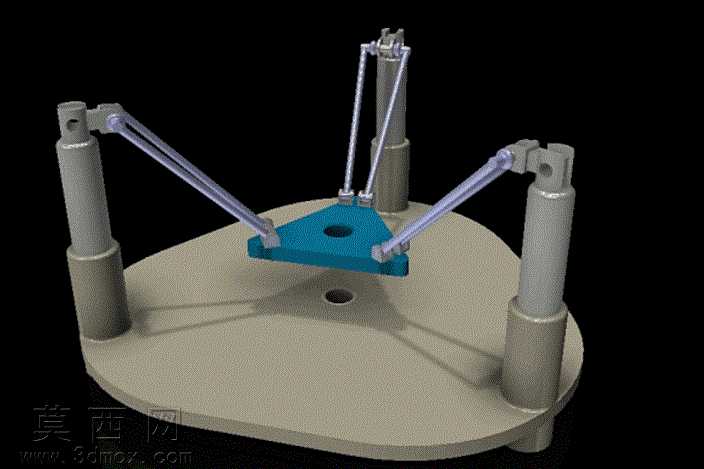

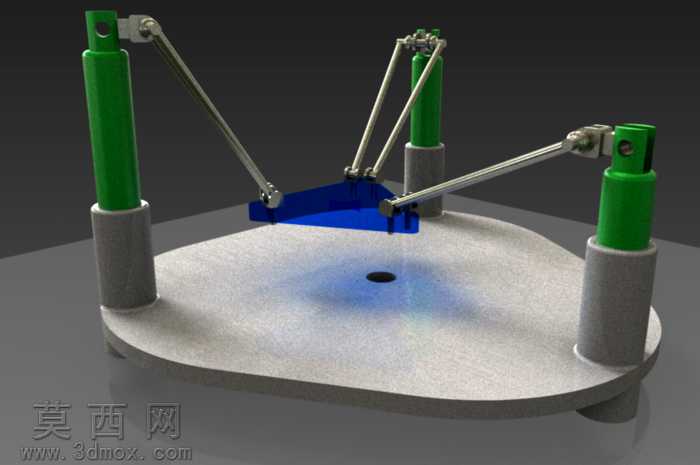

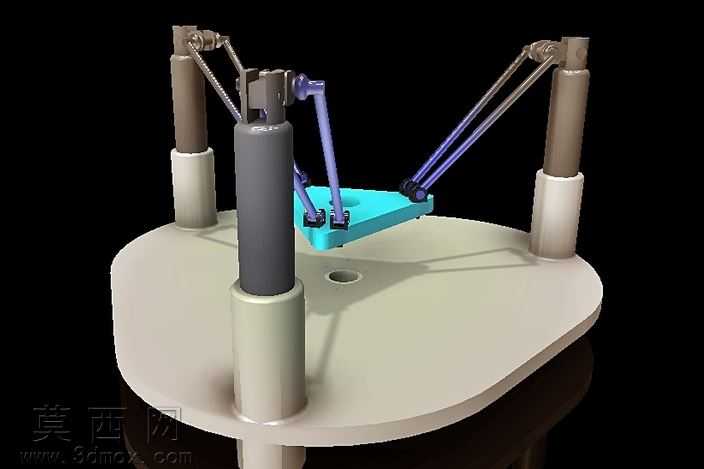

本作品为六足并联运动平台的三维建模设计，采用经典的Stewart并联机构构型，整体建模过程依托三维设计软件完成，从结构原理出发完成全参数化的零件建模与整体装配。建模阶段首先完成固定底座的结构设计，底座采用圆形盘式结构，表面预留多组安装定位孔，既满足六条驱动支链的安装定位需求，也预留了平台与外部基座连接的固定孔位，底座边缘做圆角过渡处理，避免尖锐棱角带来的装配干涉与安全隐患。动平台采用三角形轻量化结构设计，中心预留工装安装孔，可根据不同应用场景搭载不同的末端执行工装，三个角部分别设计两组铰接安装位，对应六条支链的连接点位，铰接位置的轴孔配合公差按照精密传动要求设定，保证运动过程中无卡滞、无虚位。六条驱动支链采用对称式布局，每两条支链为一组连接动平台的一个角部与底座的对应安装位，支链的杆身采用等截面长杆结构，两端采用万向铰接结构，分别与底座、动平台连接，保证支链可在空间内完成多自由度的角度调整，驱动部分采用直线伸缩结构，通过支链长度的协同变化，实现动平台在空间内六个自由度的运动，可完成沿X、Y、Z轴的平移运动以及绕三个轴的转动调整。材质渲染阶段，底座与动平台采用金属哑光质感，模拟铝合金加工后的表面效果，支连杆身采用深紫色工程塑料质感，区分不同结构部件的材质属性，铰接部位采用金属亮面质感突出连接结构的细节，整体渲染采用深色背景突出平台主体结构，通过光影效果展现各部件的装配关系与空间位置。设计过程中重点考虑了机构的运动干涉问题，通过装配体的运动仿真验证了全行程范围内各支链与底座、动平台之间无碰撞干涉，同时对铰接点的位置布局做了优化，保证平台在工作空间内的运动刚度与定位精度，整体结构紧凑，运动灵活，可应用于精密定位、运动模拟、并联加工等多个工业场景，建模过程中所有零件均保留完整的建模参数，可根据实际负载需求调整各部件的尺寸参数，适配不同的应用工况。
