HS-645高精度金属齿轮伺服舵机结构设计

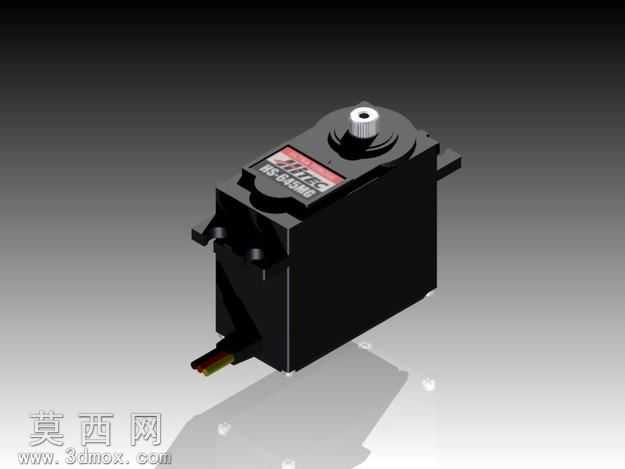

本模型为HS-645毫克伺服舵机的高精度三维建模成果，建模过程严格遵循实物测绘的尺寸比例，完整还原了该款舵机的全部内外结构细节。建模阶段首先完成主体外壳的轮廓构建，采用实体拉伸与切除特征组合，还原黑色工程塑料壳体的方正造型，精准复刻壳体侧面的安装凸耳、出线槽位、顶部轴孔等细节结构，对壳体表面的分型线、标识凹槽也做了精细化处理，保证外观还原度。内部传动结构部分，完整搭建了多级金属齿轮传动组，每一级齿轮的齿形参数、模数、啮合间隙都按照舵机实际传动比设置，还原从驱动电机输出轴到顶部舵盘输出轴的完整动力传递路径，齿轮的轴孔、定位卡槽、啮合接触面都做了公差适配的建模处理，可直观展示舵机的减速增扭传动逻辑。顶部输出舵盘采用花键轴配合结构，还原金属输出轴的齿形、顶部安装螺纹孔，以及舵盘与输出轴的定位配合关系，舵盘的防滑齿纹、安装孔位都与实物保持一致。尾部出线部分还原了三线舵机线的出线结构，对线材的护套、线芯分色位置都做了可视化呈现。材质渲染阶段，主体外壳赋予哑光黑色工程塑料材质，调整表面粗糙度参数模拟注塑件的细腻磨砂质感；内部金属齿轮赋予亮面金属材质，添加轻微的磨损质感模拟实际使用的金属光泽；顶部输出轴采用抛光金属材质，突出金属加工件的高光质感；标识区域采用贴图渲染还原原厂标签的色彩与文字细节，整体渲染采用渐变灰色背景搭配柔和打光，突出舵机的立体轮廓与结构层次，通过半透明壳体预览效果可清晰展示内部齿轮组的排布与传动关系，完整呈现该款舵机从外部安装结构到内部传动逻辑的全部设计细节，可用于舵机原理演示、机构选型参考、装配模拟等场景。
