多安装位钣金壳体结构设计作品

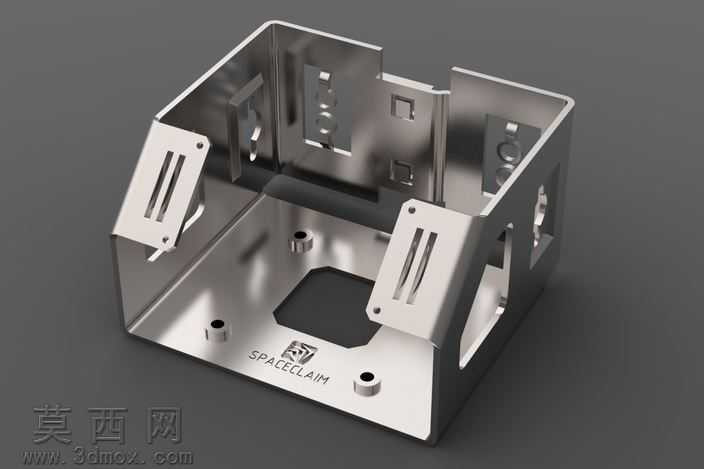

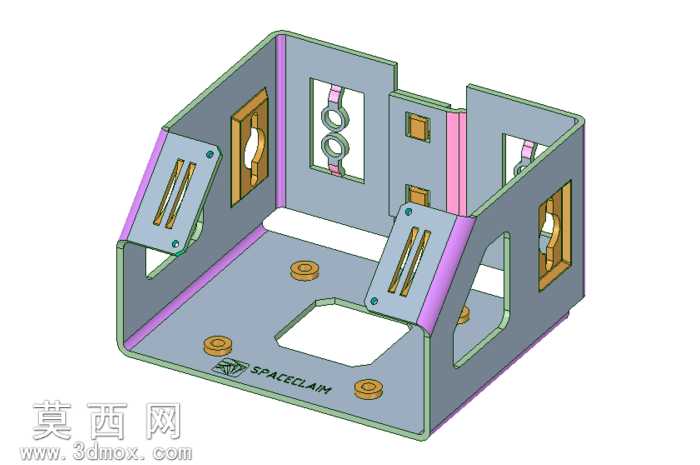

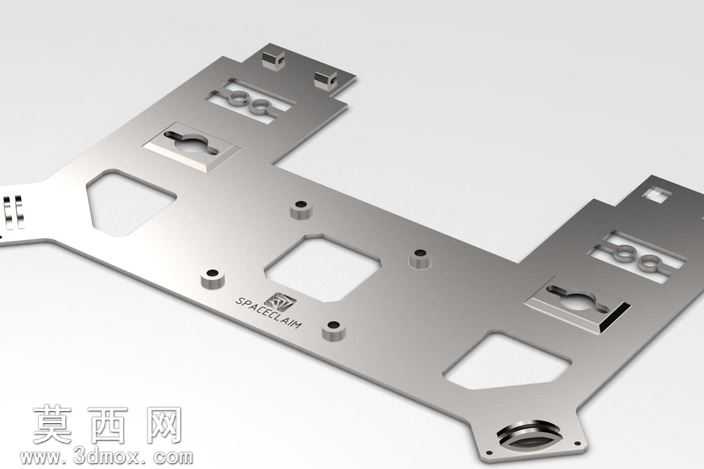

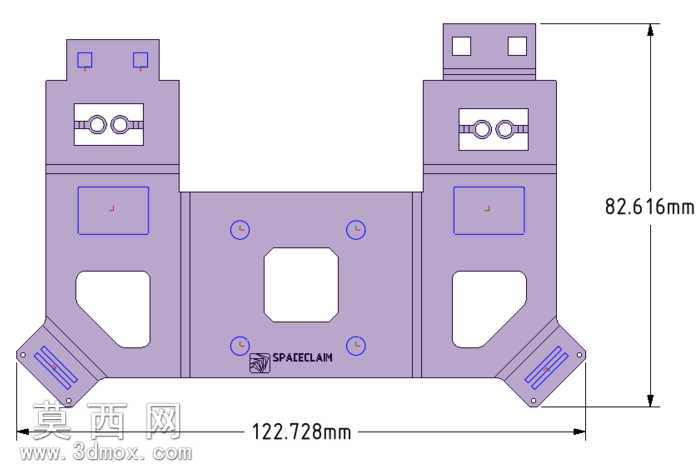

该钣金构件采用三维参数化建模方式完成全流程设计，建模过程中严格遵循钣金加工工艺规范，优先保证结构的可加工性与装配适配性。建模阶段从基础平板特征开始搭建，先绘制底板的精准轮廓草图，预留中心方形避让孔位，同时在底板对应位置规划三处带沉台的安装孔，孔位周边做局部压型强化处理，避免安装受力时出现板材变形问题。侧壁结构采用折弯特征生成，根据板材厚度预留合理的折弯扣除值，保证折弯后各边尺寸公差符合装配要求，相邻侧壁的衔接处做工艺缺口处理，避免折弯时出现材料挤压起皱的缺陷。侧壁上设计的多组异形卡槽与定位孔，分别对应不同外接构件的安装需求，卡槽边缘做微小翻边强化结构，提升卡槽的耐磨性能与结构强度，两侧向外延伸的安装耳片上开设长条形调节孔，可适配一定范围内的安装位置误差，降低装配对位难度。材质配置选用拉丝不锈钢材质参数，渲染阶段调整金属反射率与粗糙度参数，还原真实钣金件的金属质感，同时通过光影设置清晰呈现各折弯面的衔接关系、孔位的深度细节以及压型结构的轮廓特征。设计过程中同步完成展开图的参数联动，当三维结构调整时展开下料尺寸可同步更新，展开图中自动标注折弯线位置、折弯方向与折弯角度，可直接对接激光下料、数控折弯等加工工序，减少后续工艺转化的工作量。整体结构在满足安装固定、构件避让、外接部件卡接等功能需求的前提下，尽可能优化板材利用率，减少不必要的材料去除，同时通过局部压型、翻边等工艺结构提升整体刚性，避免薄钣金件易出现的共振变形问题，各边角位置均做微小倒钝处理，消除加工后的锐边安全隐患，兼顾实用性与加工经济性。
