带弹簧压紧结构的工业扩散器结构设计

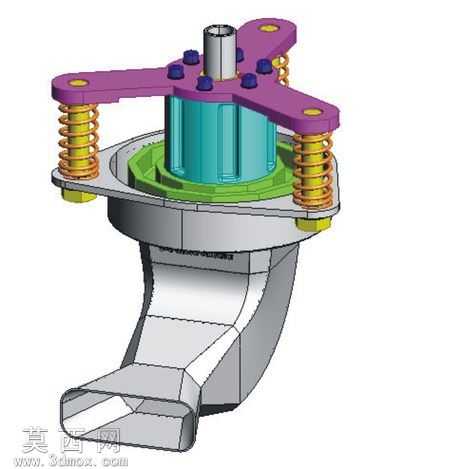

本作品为工业用扩散器三维结构设计，采用Pro/Engineer完成全参数化建模，整体结构遵循流体扩散与安装压紧的双重功能需求进行布局设计。建模过程中首先完成下部导流壳体的曲面构建，针对扩散段的变径流道采用多截面扫掠与曲面缝合命令，保证流道内壁顺滑无突变，满足流体介质扩散过程中的流态稳定要求，壳体上部的安装法兰盘采用凸台拉伸与阵列孔位设计，预留与上部组件的装配定位基准。中部核心的导流芯体采用分层结构设计，内层为中空柱状主体结构，外层嵌套环形密封基座，建模时对芯体与基座的配合面做了公差适配的结构处理，保证装配后的同轴度精度。上部的压紧安装组件采用三耳式星形支架结构，三个安装支耳呈120度均匀分布，每个支耳下方配置等刚度圆柱螺旋压缩弹簧，建模时通过螺旋线扫描生成弹簧实体，弹簧上下两端分别设置定位凸台与垫片结构，保证弹簧受力时不发生偏移，支架与芯体顶部采用定位轴孔配合，通过均布的压紧紧固件实现支架与下部壳体的连接，依靠弹簧的预紧力实现芯体与壳体之间的密封压紧，避免工作过程中出现介质泄漏。渲染阶段针对不同部件赋予差异化材质：下部导流壳体赋予铸铝哑光金属材质，还原铸件的磨砂质感；中部芯体与密封基座分别赋予工程塑料与橡胶密封件材质，区分不同功能部件的视觉属性；上部支架赋予紫色烤漆金属材质，弹簧与紧固件赋予镀锌光亮金属材质，通过材质的明暗与色彩差异清晰呈现各部件的装配层级关系。整体结构设计充分考虑了装配工艺性与工作可靠性，所有配合部位均设置合理的定位结构，弹簧的选型与安装位置经过受力适配，既保证足够的密封压紧力，又避免压力过大造成部件损坏，流道部分的曲面过渡经过优化，能够有效降低介质流动过程中的阻力损失，可直接用于相关设备的结构验证与生产参考。
