航天火箭用对称式多孔大力士承载支架

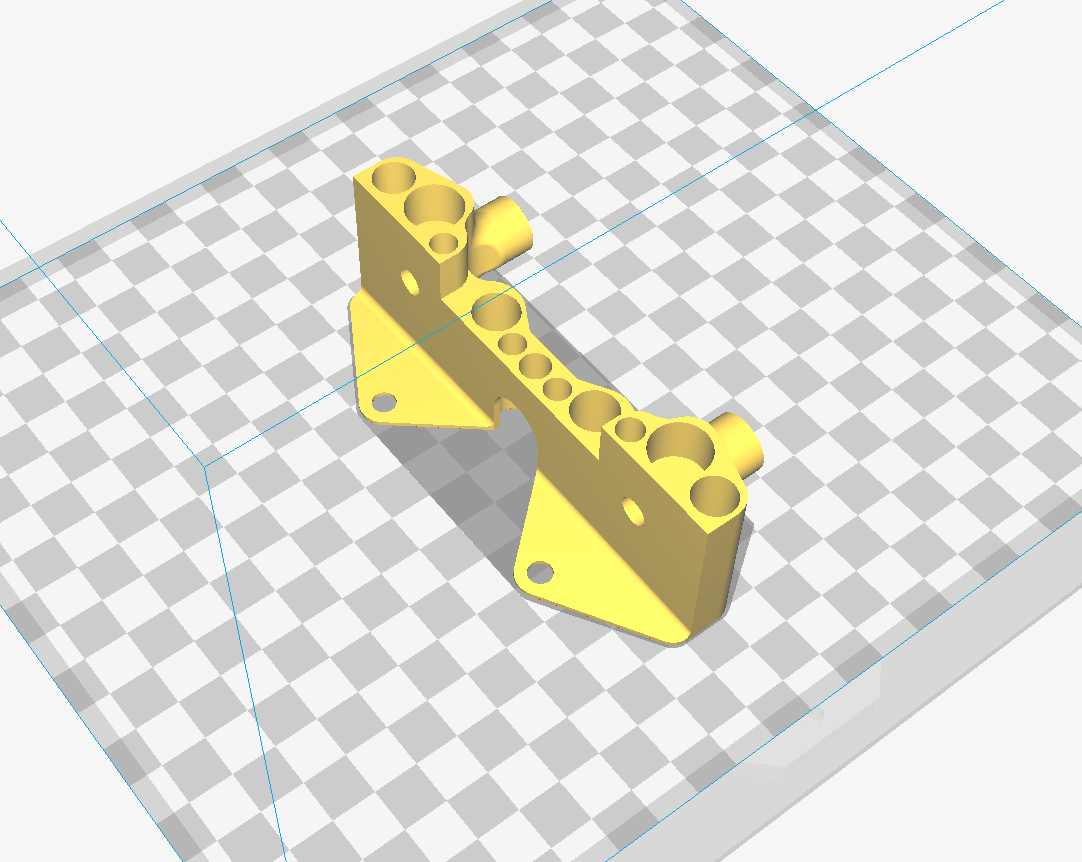

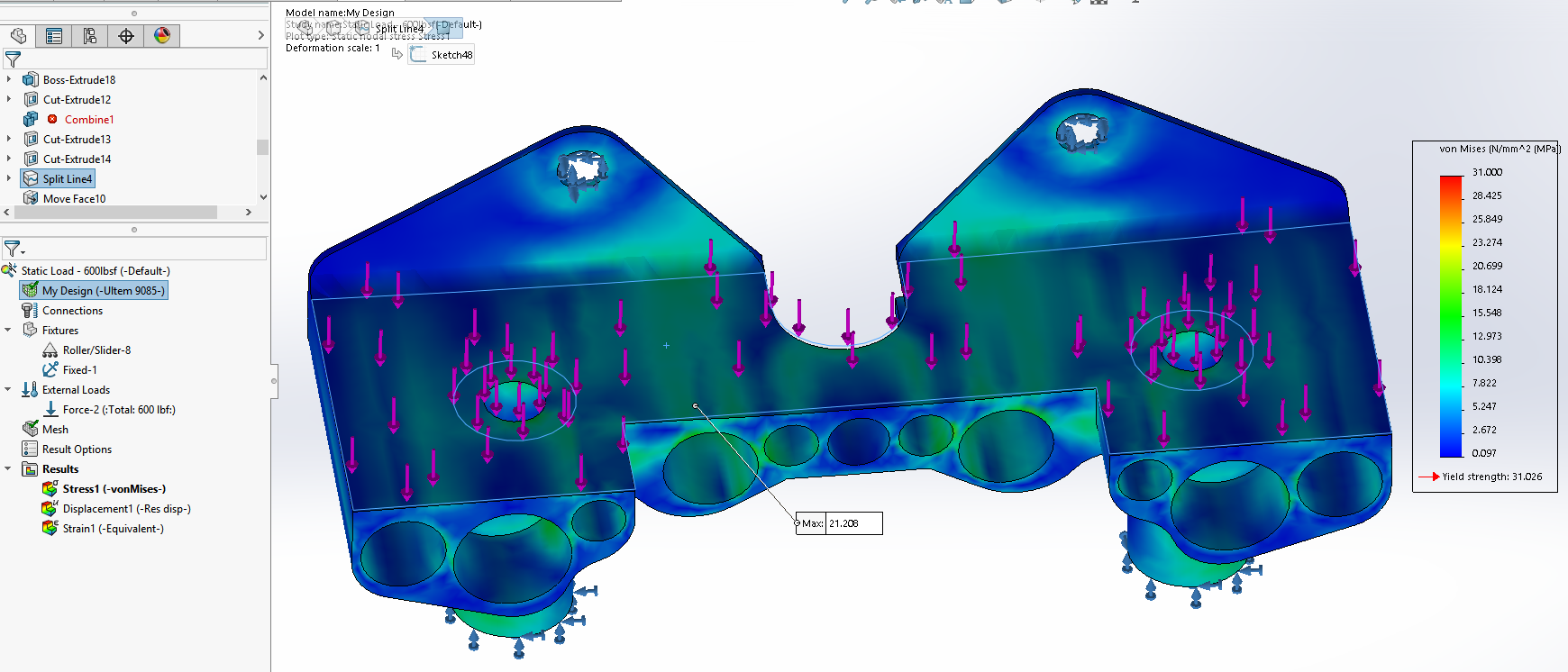

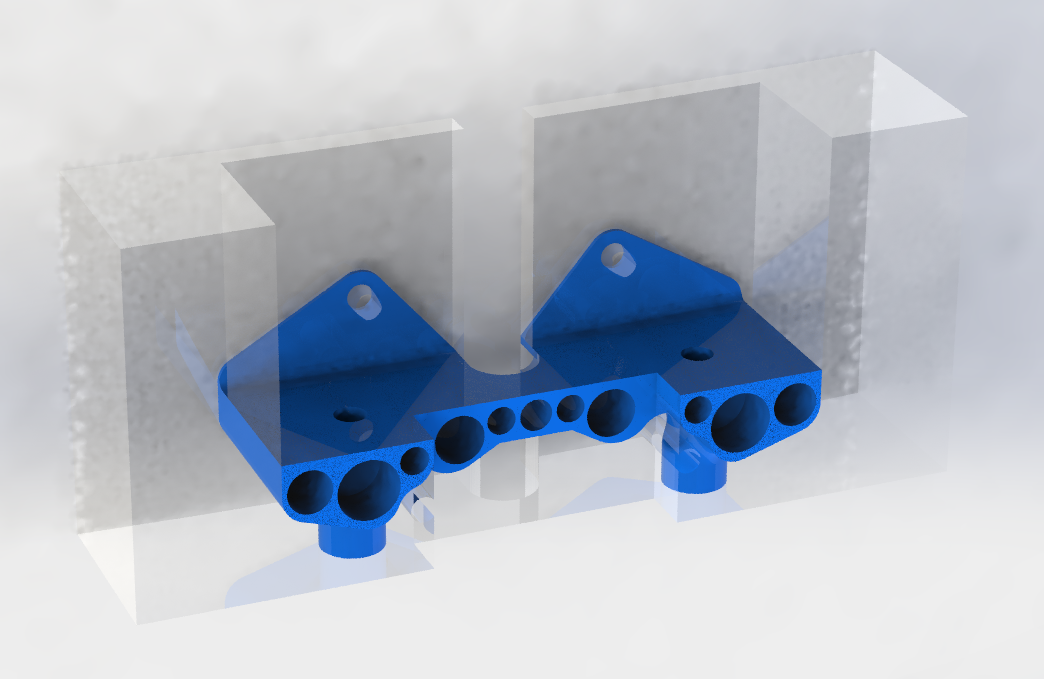

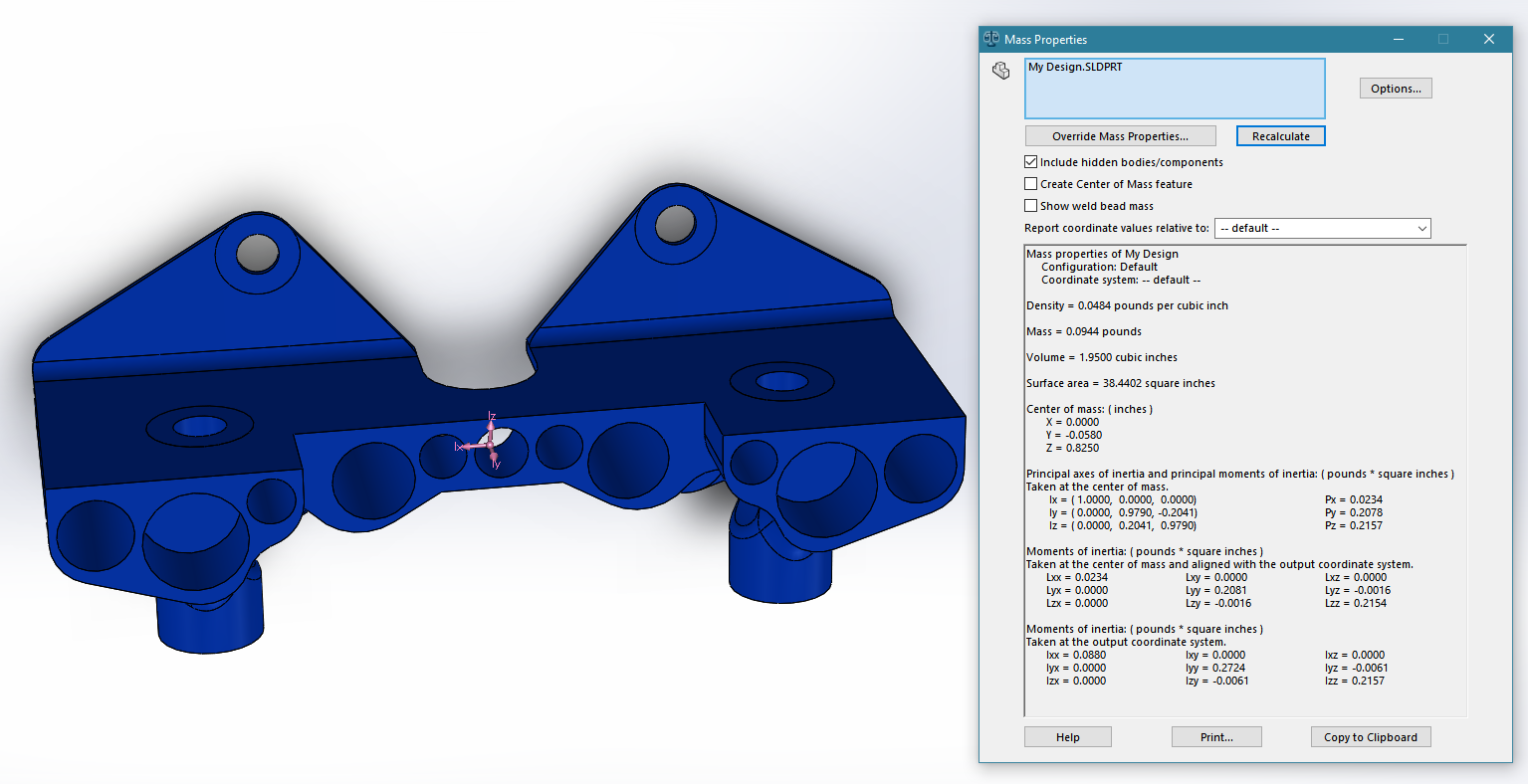

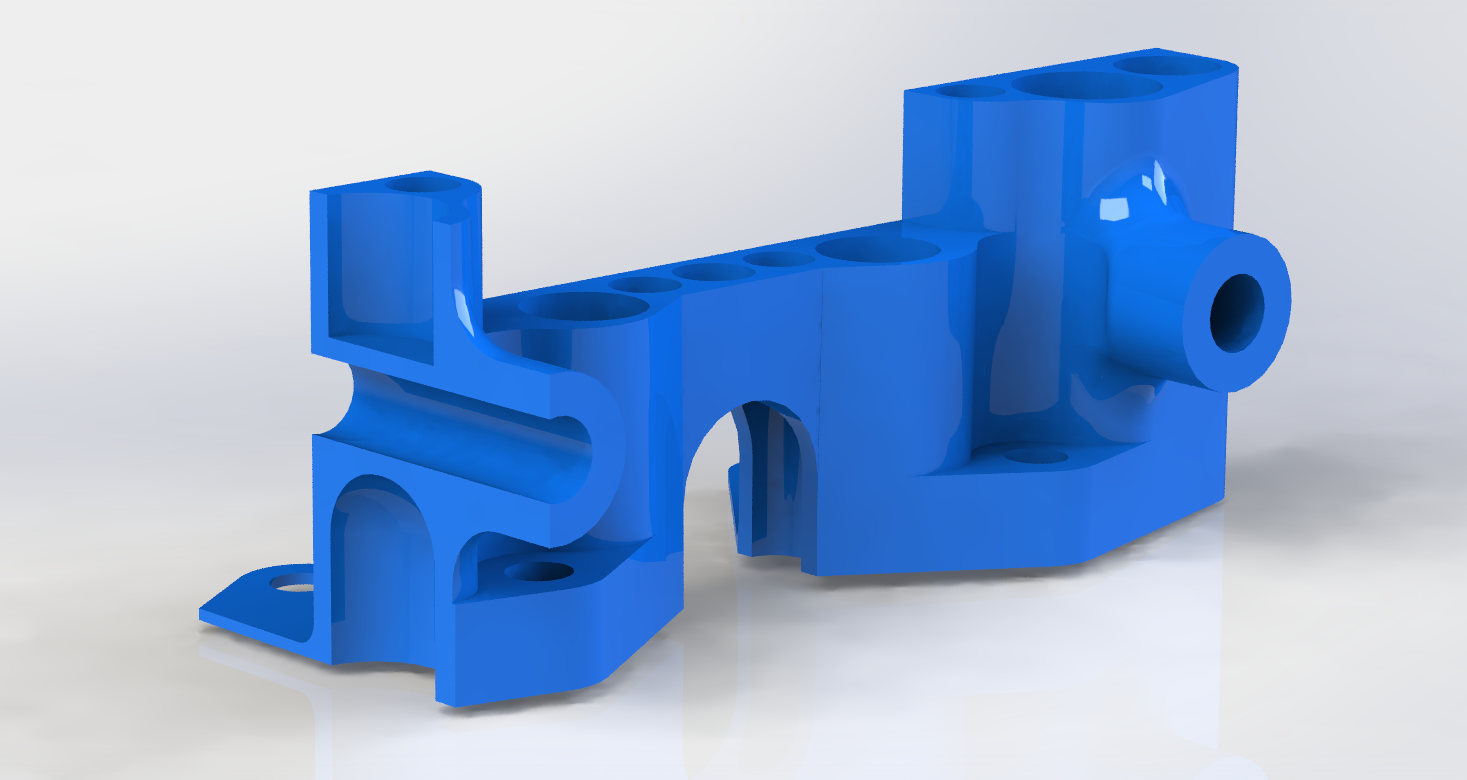

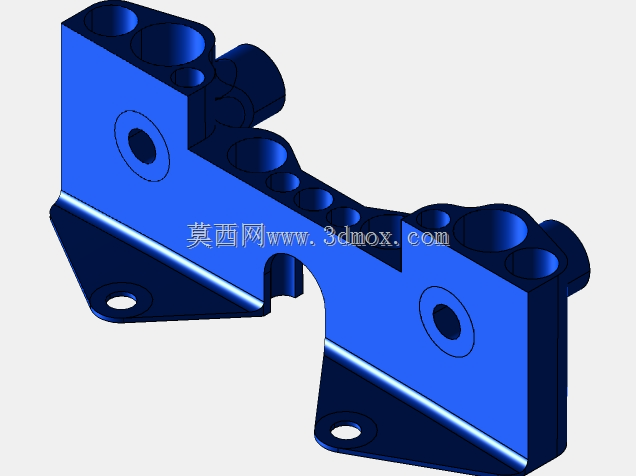

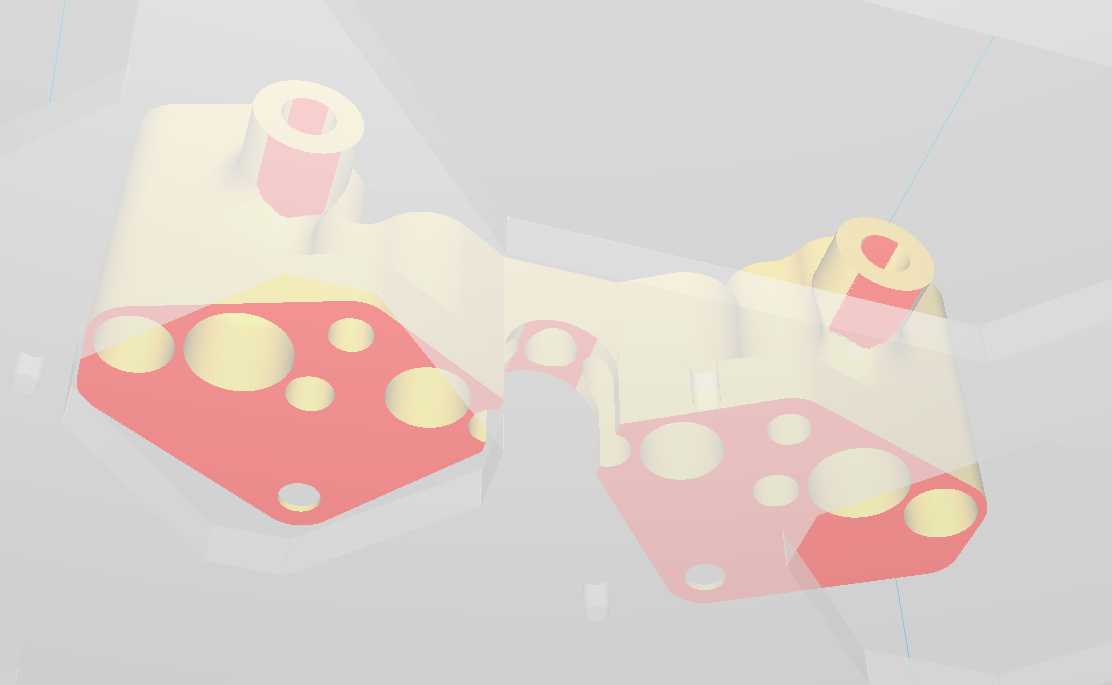

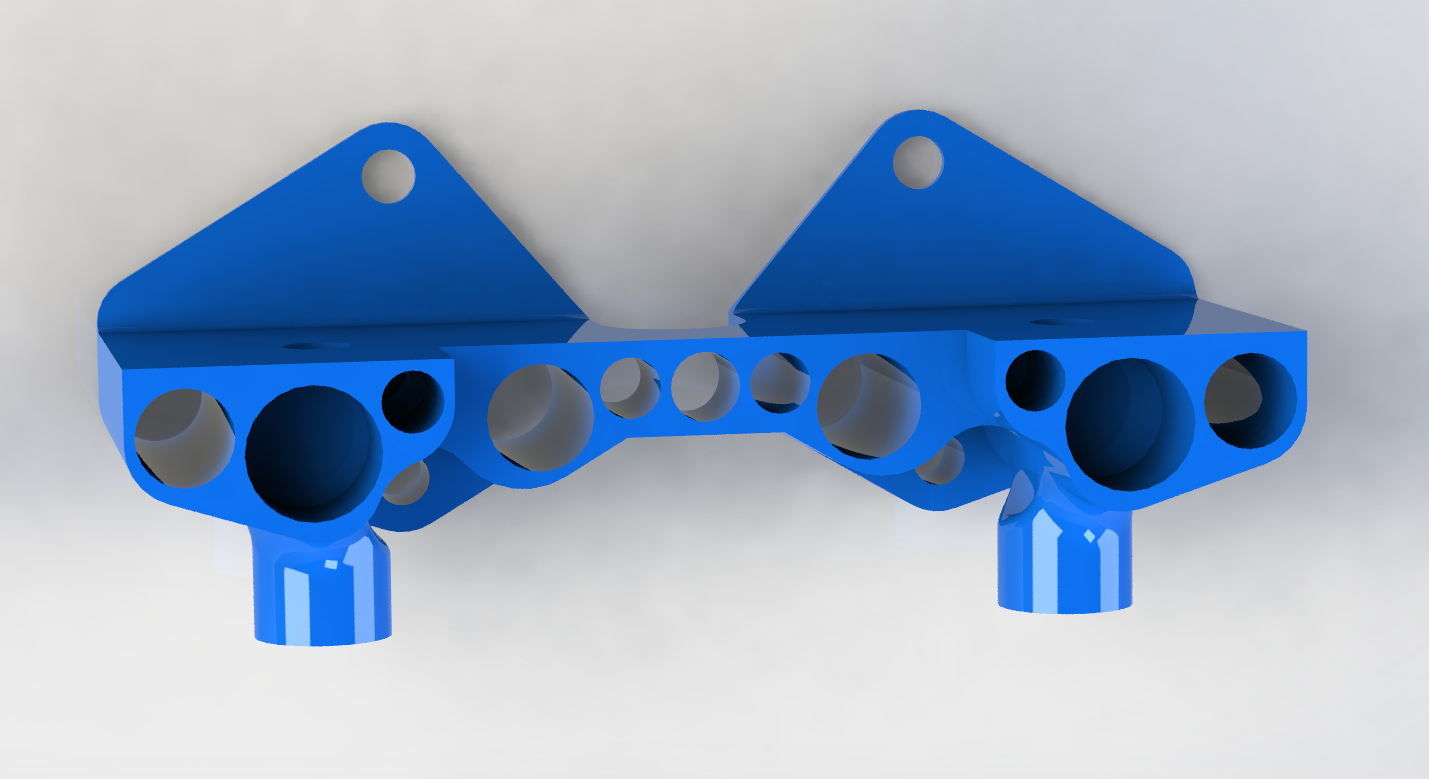

该构件作为航天火箭动力段的核心承载连接部件，主要应用于液体火箭发动机管路集成安装场景，承担多组流体管路的固定、定位与载荷传递作用，在火箭飞行过程中需承受发动机振动、管路内流体压力波动以及飞行过载带来的复合载荷，是保障动力系统管路排布稳定性的关键结构件。从结构设计逻辑来看，整体采用左右完全对称的构型，上部设置两个带单安装孔的三角翼形安装耳，安装耳平面与主体承力梁呈垂直过渡，可通过单螺栓配合定位销实现与箭体主承力壁板的快速装配，安装耳的三角构型能够在保证连接刚度的前提下，尽可能压缩上部占用的径向空间，适配箭体内部紧凑的安装边界。主体承力梁采用等截面镂空设计，沿梁体轴向排布多组不同直径的贯通圆孔，这些圆孔并非单纯的减重设计，不同孔径分别对应不同通径的流体管路穿装需求，孔位排布经过受力拓扑优化，在避开主应力传递路径的位置去除冗余材料，实现结构刚度与重量的最优平衡。梁体两端向下延伸出两个带内流道的圆柱接头，接头与主体梁采用圆弧过渡连接，避免应力集中，接头端部可直接对接硬管或软管组件，实现流体通路的集成化布置，无需额外增设管路转接座，大幅减少动力段的管路接头数量，降低泄漏风险。设计过程中优先保证主承力路径的材料连续性，上部安装耳到下部接头的传力路径上未设置任何镂空结构，所有减重孔均布置在梁体中性层附近的低应力区域，经拓扑优化后的结构在满足最大承载应力要求的前提下，将整体重量控制在极低水平，同时保证三个方向的惯性矩满足箭体飞行的动力学特性要求，避免与发动机工作频率产生共振。安装边界方面，两个上部安装孔的中心距严格匹配箭体壁板的预装接口位置，下部接头的伸出长度适配管路弯折的最小半径要求，梁体上的各穿装孔中心高度差对应不同管路的排布层级，可实现多根管路的分层固定，避免管路之间产生干涉摩擦。构件表面采用蓝色阳极氧化处理，既提升铝合金基材的抗腐蚀能力，也便于在装配过程中快速识别检查结构外观损伤，所有孔边均做倒圆角处理，消除加工过程中产生的微裂纹隐患，提升构件的疲劳寿命，适配火箭长周期存储以及飞行过程中的复杂工况载荷要求。
