脚踩驱动供电式休闲滑板车结构设计

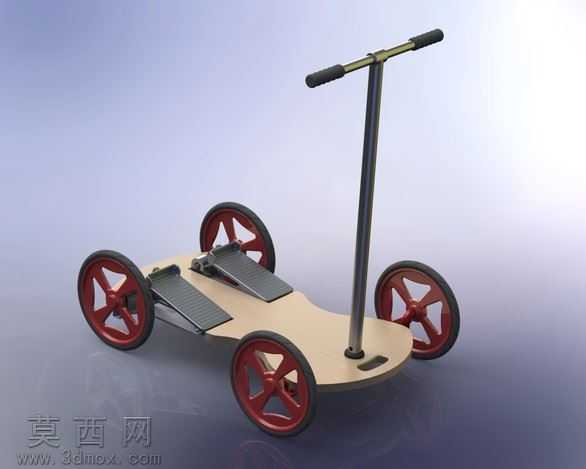

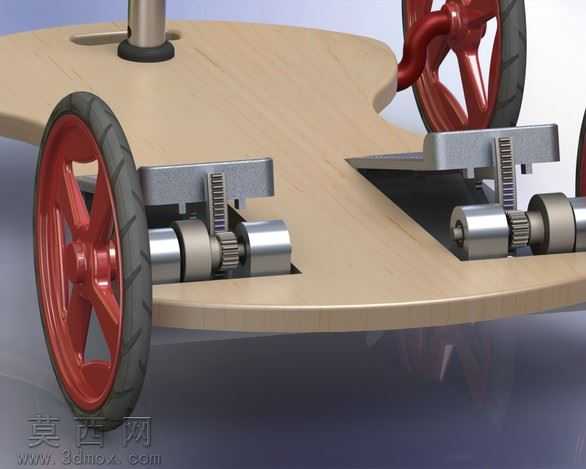

本作品为脚踩驱动自供电滑板车的三维结构设计，建模阶段通过参数化特征建模完成全零件的精准绘制，首先对滑板车的承载踏板进行曲面建模，还原木质踏板的人体工学轮廓造型，踏板边缘做圆弧过渡处理，避免尖锐棱角带来的使用安全隐患，踏板表面预留传动机构的安装沉槽，保证传动组件嵌入后与踏板表面齐平，不影响使用者的站立踩踏空间。轮组部分采用分体式建模逻辑，分别完成橡胶轮胎、红色辐条轮毂、轮轴的独立建模，轮胎表面刻画防滑胎纹细节，轮毂做等距辐条的阵列特征，还原真实轮组的受力结构形态。核心的脚踩传动发电结构是本次建模的重点，对踏板下方的齿条、啮合齿轮、传动转轴、发电模组进行逐件装配约束，通过齿轮齿条的啮合传动关系，模拟使用者踩踏踏板时，齿条直线运动带动齿轮旋转，进而将踩踏的机械能传递至发电模块实现自供电的运动逻辑，所有传动零件间预留合理的装配间隙，避免运动干涉问题。材质渲染阶段，为踏板赋予浅木色哑光木纹材质，还原轻量化木质踏板的视觉质感；轮毂赋予高光亮面红色烤漆材质，轮胎赋予黑色哑光橡胶材质，金属传动零件赋予银灰色磨砂金属材质，发电组件外壳赋予亮面镀铬金属材质，通过不同材质的质感对比，清晰区分各个功能部件。渲染时采用柔和的工作室漫反射光源，在零件边缘形成自然的高光轮廓，清晰展现传动结构的装配层次与零件细节，整体设计围绕无外接电源的短途代步需求展开，通过机械传动结构实现踩踏驱动与自供电的功能结合，兼顾休闲代步的趣味性与结构实用性，所有零件的尺寸参数均按照日常使用的人体工学比例设定，保证站立踩踏时的操作舒适度，轮组的轮距设定兼顾滑行稳定性与转向灵活性，传动结构的传动比经过合理匹配，保证踩踏力度处于舒适区间，不会出现踩踏阻力过大影响使用体验的问题。
