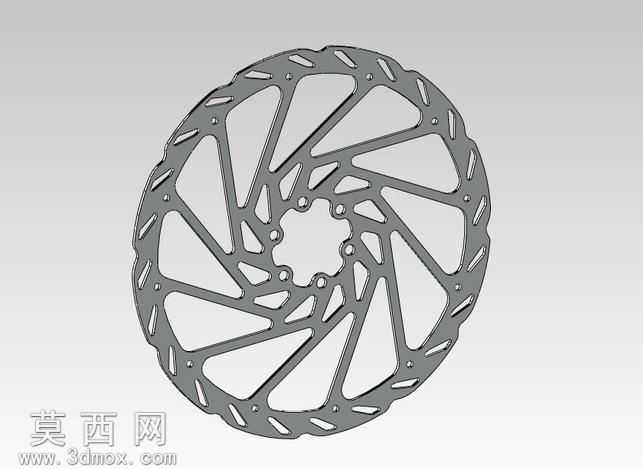

自行车碟刹制动转子三维结构设计

本作品为自行车碟刹制动转子的三维参数化建模成果，建模过程中首先依据山地车碟刹的通用安装标准确定中心花键定位孔的尺寸参数，精准还原六螺栓安装位的孔距与沉台结构，保证模型可直接适配主流规格的自行车花鼓安装接口。建模阶段采用草图驱动的特征建模方式，先绘制转子整体外圆轮廓与中心安装基准，再通过阵列、镜像、布尔运算等操作构建辐射状的镂空支撑筋结构，每一条支撑筋的走向都经过力学合理性推演，既保证制动过程中转子承受夹紧力矩时的结构强度，又通过大面积镂空设计降低转子整体重量，同时在筋条边缘设计连续的散热开槽，这些开槽沿转子圆周方向均匀排布，可在车轮转动时带动气流穿过开槽，快速带走制动摩擦产生的热量，避免长时间制动出现热衰减现象。材质渲染阶段针对碟刹转子的金属材质特性，赋予高抛光不锈钢材质属性，调整金属粗糙度与反射参数，还原金属部件的冷冽质感，同时对边缘的散热切口做轻微倒角处理，还原真实加工工艺的细节特征。结构设计上，转子外圈的摩擦面预留了均匀的厚度余量，摩擦区域与内部支撑筋采用平滑过渡连接，避免应力集中导致的转子形变，中心花键孔的齿形完全匹配AVID G3规格碟刹的安装标准，安装孔位的沉头深度经过精准测算，可保证固定螺栓安装后与转子表面齐平，不会突出摩擦面干扰刹车夹器的正常工作。整体建模过程严格遵循自行车制动部件的工程设计规范，所有尺寸参数均参考实物测绘数据设定，模型无破面、无重叠特征，几何拓扑结构规整，可直接用于后续的工程仿真分析、3D打印验证或者产品设计参考，完整还原了高性能自行车碟刹转子的结构特点与设计逻辑，兼顾轻量化、散热性能与结构强度的多重设计需求。
