带杆环形吊环连接紧固件结构设计

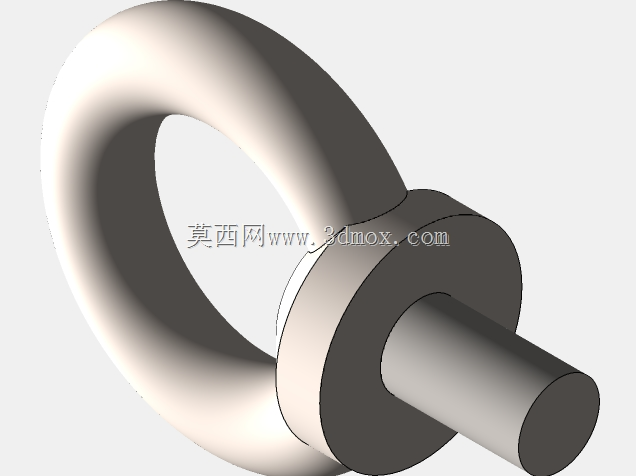

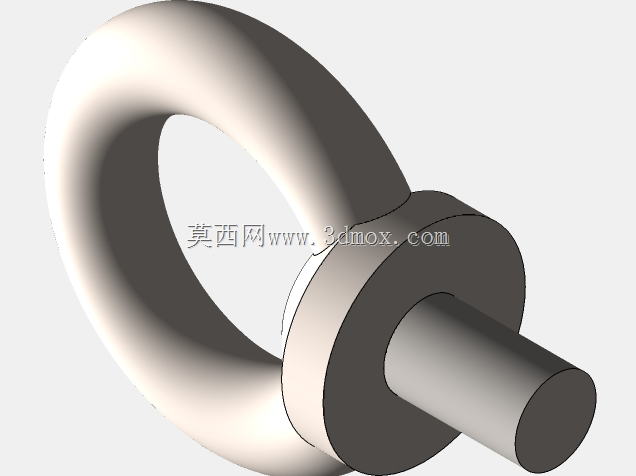

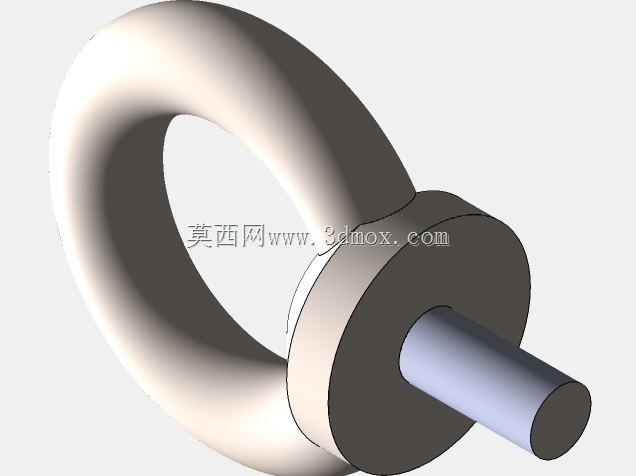

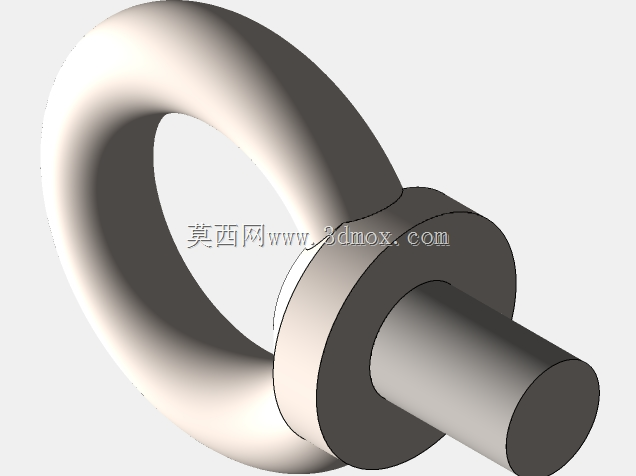

日常做设备吊装、重型构件转运的结构配套设计时，这类带杆环形吊耳是绕不开的标准连接部件，很多刚入行的建模新手容易把它的受力结构做简化，最后出的模型要么安装干涉，要么实际受力时应力集中在杆环衔接处留下断裂隐患。先从实际安装场景说，这类部件多数是拧入设备本体的预制螺纹孔内，环形部分用来穿卸扣、钢丝绳或者吊装带，不管是车间内重型机床部件的移位、户外小型工程机械的检修吊装，还是工业生产线上重型工装夹具的悬挂固定，都能见到这类结构的身影，它不需要额外的焊接固定，拆装灵活，能适配不同规格的吊装点位，比焊接式吊点的复用性高很多。做这个结构的三维建模时，首先要捋清几个核心的尺寸边界：首先是螺纹杆的直径与有效旋合长度，这部分直接决定了整个吊点的额定载荷，建模时不能只做光杆示意，要把螺纹的旋合避让段、杆部与法兰台的衔接圆角做出来，很多新手建模时直接把杆和圆环做直角衔接，实际生产中这个位置是应力集中最严重的区域，必须做平滑的圆弧过渡，圆角半径要匹配杆径的比例，避免热处理或者受拉时出现裂纹。然后是环形部分的内孔尺寸，这个尺寸要匹配常用卸扣的销轴直径，不能做的太小导致常用卸扣穿不进去，也不能做的过大导致吊装时吊具晃动量超标，环形截面的直径也要和额定载荷匹配，保证受拉时截面的剪切应力在材料许用范围内。中间的法兰台结构不是多余的设计，它的作用是当螺纹杆拧入安装孔到位后，法兰端面贴紧设备安装面，分散杆部根部的压应力，同时起到轴向定位的作用，避免螺纹杆拧入过深顶坏设备内部结构，建模时法兰台的外径要比环形部分的截面外径略小，保证环形部分受拉时的力能顺畅传递到法兰端面，不会在衔接处出现应力突变。实际选型配套时，还要注意安装面的平面度要求，如果安装面是倾斜或者不平整的，法兰端面不能完全贴合，会导致杆部承受额外的弯曲应力，大幅降低吊点的实际承载能力，所以建模时也要把法兰端面的贴合公差考虑进去，预留足够的加工余量示意。另外环形部分的外形要做圆滑过渡，不能有尖锐的棱边，避免吊装时割伤钢丝绳或者吊装带的纤维层，很多现场吊装事故都是因为吊具边缘有毛刺，反复摩擦导致吊索断裂，所以结构设计时所有外露的棱边都要做倒钝处理，这部分在三维模型里也要体现出来，不能只做生硬的几何体拼接。从建模的逻辑来说，先做螺纹杆的回转特征，再做中间法兰台的凸台结构，最后做环形吊耳的扫掠特征，衔接处用圆角命令做平滑过渡，螺纹部分如果是做装配示意可以用装饰螺纹线，如果是做加工级模型就要画出完整的牙型，不过一般吊装配套的模型做装饰螺纹线就足够满足装配干涉检查的需求，还要注意环形部分的中心要和螺纹杆的轴线重合，避免吊装时出现偏载，导致杆部承受不必要的侧向力。
