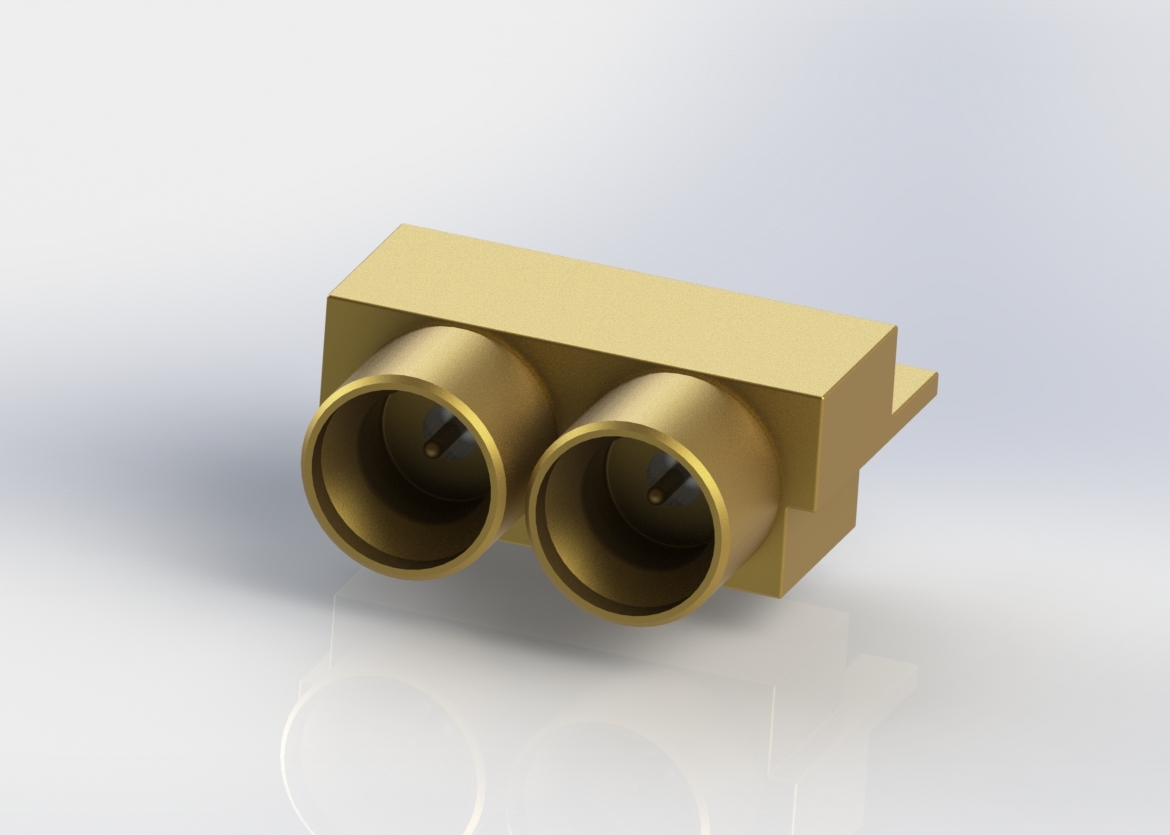

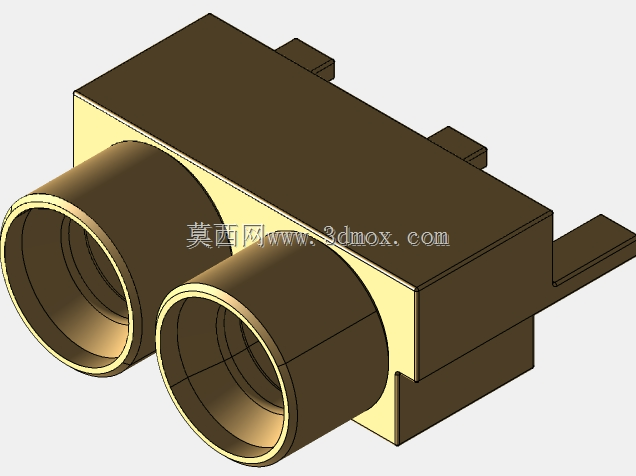

这款双端口射频同轴连接器插座,核心面向65GHz频段的高频信号传输场景,常见于微波测试设备、毫米波通信模块、相控阵雷达前端、高速射频测试治具这类对信号完整性要求极高的应用场景,在紧凑化的射频链路里承担板端信号转接、同轴线缆对接的核心作用,解决高密度射频布线场景下多通道信号的可靠连接问题。产品采用边缘安装的结构形式,安装时贴合PCB板侧边布局,不需要在板身开设大尺寸安装孔,能最大程度节省PCB板面的布线空间,适配厚度1.6mm至2.4mm的常规射频板材安装边界,两个端口中心距严格遵循行业通用的紧凑型间距规范,端口轴向与PCB板面平行,线缆对接后不会向板件上方额外占用堆叠空间,非常适合对设备内部垂直空间有严格限制的紧凑型射频模组设计。结构设计上采用全止动限位结构,插合到位后能提供明确的触感反馈,避免振动工况下出现连接松脱、信号断续的问题,内部接触件采用弹性适配结构,在允许的轴向和径向容差范围内都能保证稳定的接触压力,降低高频下的接触损耗;外壳采用一体化黄铜基体加工,表面做镀金处理,既保证整体结构强度,也能提供连续可靠的电磁屏蔽效能,减少相邻端口之间的信号串扰,同时抵御常规工况下的氧化腐蚀,提升长期使用的接触可靠性。建模过程中严格还原了产品的实际安装特征,包括板端固定引脚的位置尺寸、焊接引脚的伸出长度、端口内部的介质支撑结构与内导体尺寸,同时还原了插合界面的标准接口轮廓,能直接用于整机结构的干涉检查、安装布局仿真,也可用于射频链路的装配模拟,帮助结构设计人员在方案阶段就完成安装空间校核、线缆折弯半径验证,避免后期打样出现装配干涉问题。在高频特性的结构匹配上,模型还原了内部阻抗过渡段的结构轮廓,可配合电磁仿真软件完成端口驻波、插入损耗的初步仿真验证,帮助射频工程师提前评估布局对信号传输的影响;两个端口采用独立的屏蔽腔体结构,相邻端口之间的金属隔层厚度满足高频隔离度要求,减少多通道同时工作时的信号耦合干扰,适配MIMO射频系统、多通道测试仪器的密集布线需求。安装方式上除了焊接引脚的电气连接,还预留了侧边辅助固定的结构位,可根据使用场景选择点胶加固或者额外的机械压片固定,在高振动的车载、机载射频设备场景下也能保证连接可靠性,插合寿命满足行业通用的高频次插拔要求,适配测试场景下反复对接的使用需求。
