双法兰带轴孔火箭燃料管路连接托努

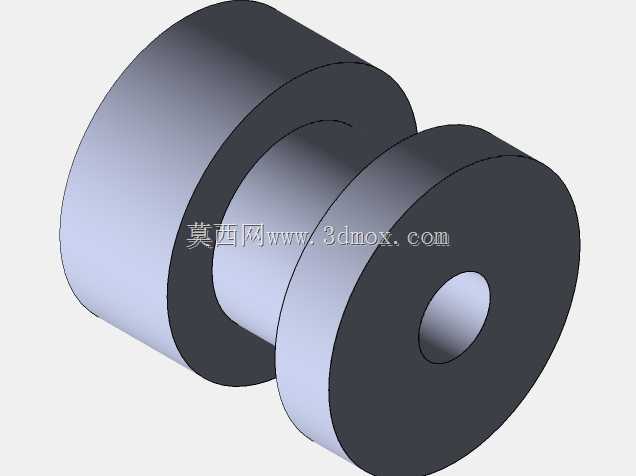

　　这类带同轴轴孔的双法兰柱形连接件，在小型固体火箭燃料输送、点火管路对接场景中应用十分广泛，属于航天模型及小型试验火箭动力段的核心连接定位部件。从结构功能来看，中间的缩径柱段是核心的定位承载区，两端直径更大的法兰盘主要承担轴向限位、对接面密封压紧的作用，中心贯穿的通孔一方面用于燃料管路穿设，另一方面可作为点火线缆的走线通道，部分同结构改型还会在通孔内壁加工密封槽，搭配O型圈实现燃料腔的动密封或静密封，避免推进剂泄漏引发的推力损失甚至安全隐患。

　　设计这类部件时，首先要匹配对接段的管路外径与安装腔的内径尺寸，两端法兰的外径需要比安装位的卡接槽直径大0.2-0.5mm，保证装配后不会出现轴向窜动，中间缩径段的长度要严格对应两个对接舱段的连接间隙，过长会导致舱段无法合模压紧，过短则会出现连接松动、密封面压合不实的问题。中心通孔的尺寸公差需要控制在H7级别，既要保证管路能顺利穿入，又要避免间隙过大导致密封件偏移，对于需要承受推进剂燃烧压力的工况，法兰与中间柱段的过渡位置要做R0.5-R1的圆角处理，避免应力集中在压力冲击下出现开裂。

　　从实际安装边界来看，这类部件的整体轴向长度通常控制在30-80mm区间，适配直径20-50mm的小型火箭舱段，装配时不需要额外的紧固件，依靠两端法兰卡在舱段内壁的定位卡槽内即可完成固定，部分需要反复拆装的试验款会在法兰端面加工1-2个小的拆卸螺孔，方便用拔销器将部件从舱段内顶出。材质选择上如果是用于静态展示模型，可采用ABS或PLA材质3D打印直接成型，如果是用于点火试验的功能件，则需要选用6061铝合金或聚四氟乙烯材质，前者能承受10MPa以内的燃烧压力，后者具备耐燃料腐蚀的特性，适合长期接触固体火箭推进剂的工况。

　　在实际建模过程中，要特别注意两端法兰的同轴度公差，需要控制在0.02mm以内，否则穿设管路时会出现卡滞，甚至导致管路弯折影响燃料输送效率，中间柱段的外圆粗糙度要达到Ra1.6以下，减少与舱段定位孔的装配摩擦力，方便拆装维护。这类结构除了航天模型领域，在小型气动设备的管路对接、低压流体管路的中间连接定位场景中也有类似应用，只需要调整法兰直径、通孔尺寸和整体长度，就能适配不同的安装需求，属于通用性较强的柱形法兰类连接部件。建模时可以先绘制中心轴线，通过旋转凸台命令一次性生成主体结构，再根据实际密封需求在通孔或法兰端面加工密封槽，不需要额外的复杂特征，结构可靠性高，加工难度低，适合批量生产或快速3D打印打样。
