单缸立式蒸汽机结构设计展示

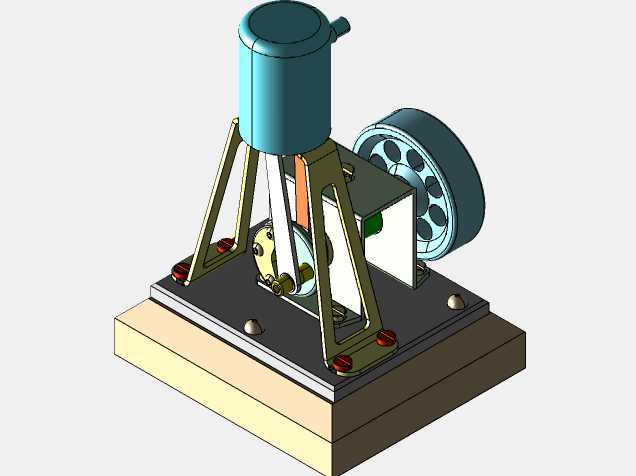

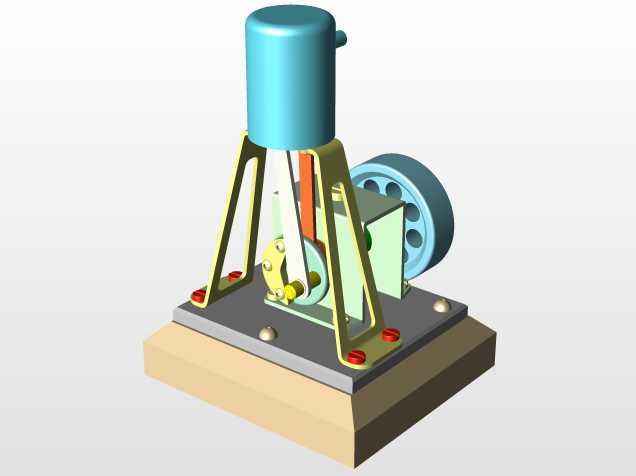

这套单缸立式蒸汽机结构，在小型动力演示、热能动力教学场景中有着很高的适配性，不少职业院校的热动原理实训、机械结构认知课程，都会采用这类结构作为具象化的教学载体，能让学习者直观理解热能向机械能转换的完整传动链路。从实际功能来看，该结构依靠蒸汽进入气缸推动活塞做往复直线运动，再通过曲柄连杆机构将直线动作转换为曲轴的旋转运动，侧置的飞轮负责储存转动惯量，抵消活塞往复运动的死点冲击，保证动力输出的连续性，最终可通过飞轮轴端外接带轮或联轴器，为小型负载提供稳定的旋转动力。设计层面上，整套结构采用立式气缸布局，气缸通过三角支撑机架固定在方形安装底座上，支撑腿与底座之间采用螺栓紧固连接，既保证了气缸运行时的结构刚性，也方便后期拆解维护气缸密封组件；曲柄连杆组件隐藏在机架中部的防护空间内，避免运动部件外露带来的安全隐患，同时预留了足够的连杆摆动间隙，不会出现运动干涉问题。安装边界方面，整套结构的底座采用分层设计，底层为厚重的木质减震基座，上层为金属安装平台，金属平台上预留了四个对称的安装固定孔位，可直接通过螺栓将整套设备固定在实训台或安装架上，不需要额外制作复杂的安装转接件；气缸顶部预留了蒸汽输入接口，侧置飞轮的轴端做了平键槽设计，方便外接传动部件，整体安装占用空间紧凑，不需要过大的布设场地。结构细节上，活塞与气缸之间的密封段预留了密封件安装槽位，可根据实际使用的蒸汽压力适配不同材质的密封环，支撑机架的三角构型经过受力优化，可承受活塞往复运动带来的交变载荷，不会出现长期运行后的机架变形问题；飞轮采用辐条式结构，在保证足够转动惯量的前提下降低了整体重量，减少了曲轴启动时的负载阻力。
