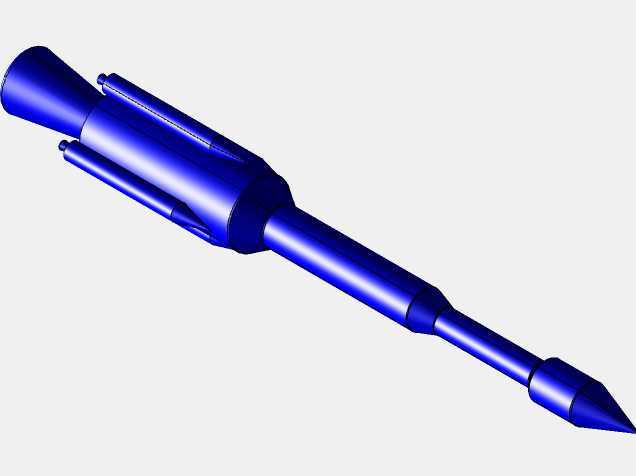

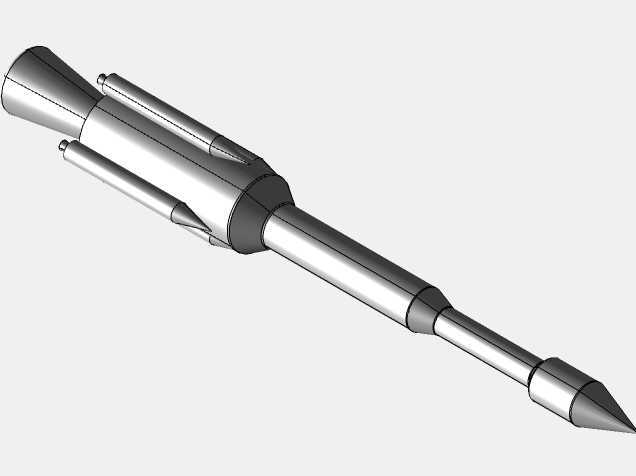

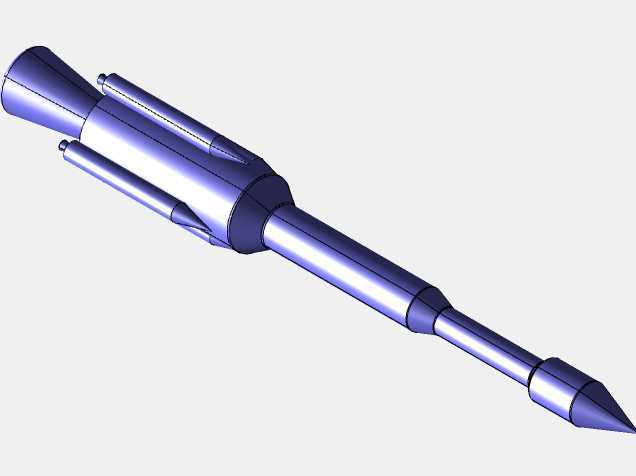

这款火箭结构的三维建模,核心围绕亚轨道探空、小型载荷运载的实际应用场景展开,整体采用串联式布局搭配侧挂固体助推器的构型,适配近地空间环境探测、微重力试验载荷投送的实际作业需求。从结构设计逻辑来看,箭体从尖锥状头部开始逐级过渡,头部锥段采用小长细比设计,能够在稠密大气飞行阶段有效降低激波阻力,减少跨音速飞行阶段的气动干扰;头锥后衔接的载荷舱段预留了标准化的载荷安装接口,可根据任务需求适配不同规格的探测传感器、试验模块,舱段连接位置采用阶梯式止口定位结构,保证飞行过程中舱段连接的同轴度与结构强度,避免气动载荷作用下出现连接错位。箭体中段为核心的动力与贮舱段,侧挂的两枚助推器采用对称布局,安装位置通过气动仿真反复校核,助推器头部的斜切整流造型能够减少与主箭体之间的扰流影响,助推器与主箭体的连接结构采用爆炸螺栓式分离接口预设,可在助推器燃料耗尽后实现快速可靠分离,减少后续飞行阶段的无用载荷。主箭体的柱段与尾段之间采用渐缩式过渡,能够优化尾部发动机喷流的流场环境,减少底部阻力;尾段的稳定翼面采用切尖三角翼构型,在保证飞行静稳定性的前提下,尽可能降低翼面的结构重量,翼面与箭体的连接位置设置了加强筋结构,能够承受大动压飞行阶段的气动载荷冲击。从安装边界来看,全箭各舱段的对接端面均设置了统一的基准定位面,在生产装配阶段可通过工装实现快速同轴定位,各管线路由在箭体壁板内侧预留了专用走线槽,避免管路、线缆与舱内设备、贮箱出现干涉;助推器的安装支座采用一体化铣削成型结构,安装孔位的位置公差控制在±0.1mm范围内,保证助推器安装后推力线与主箭体轴线的夹角偏差在设计允许区间内,避免飞行过程中出现额外的偏航力矩。整个建模过程中,对箭体各段的壁厚、过渡圆角均做了工程化处理,没有出现无意义的尖锐棱角或者壁厚突变结构,所有承力部位的圆角半径均根据载荷大小做了匹配设计,既能够降低结构应力集中系数,也能适配后续复合材料成型或者金属机加工的工艺要求,避免设计结构出现工艺无法实现的问题。箭体尾部的喷管延伸段采用收敛-扩张构型,与箭体尾段的连接采用法兰式接口,可根据不同的发动机推力参数更换适配的喷管型号,提升整个箭体结构的任务适配性。
- 上一篇:航空喷气式发动机涡轮风扇结构
- 下一篇:面向FDM无支撑打印的优化型船尾连接支架
- 全部评论(0)
- 模板大小: 1.11 MB
- 售价:5金币
- 下载次数: 56
- 系统要求: CATIA,STEP / IGES,CATIA
- 软件分类: 通用机械零部件
