五缸星型径向发动机核心传动结构

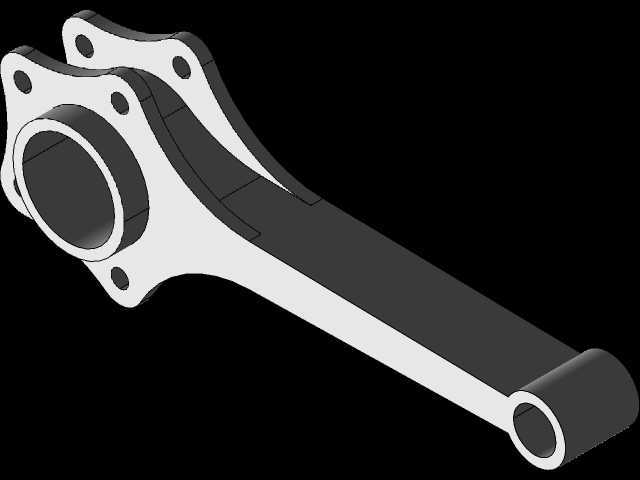

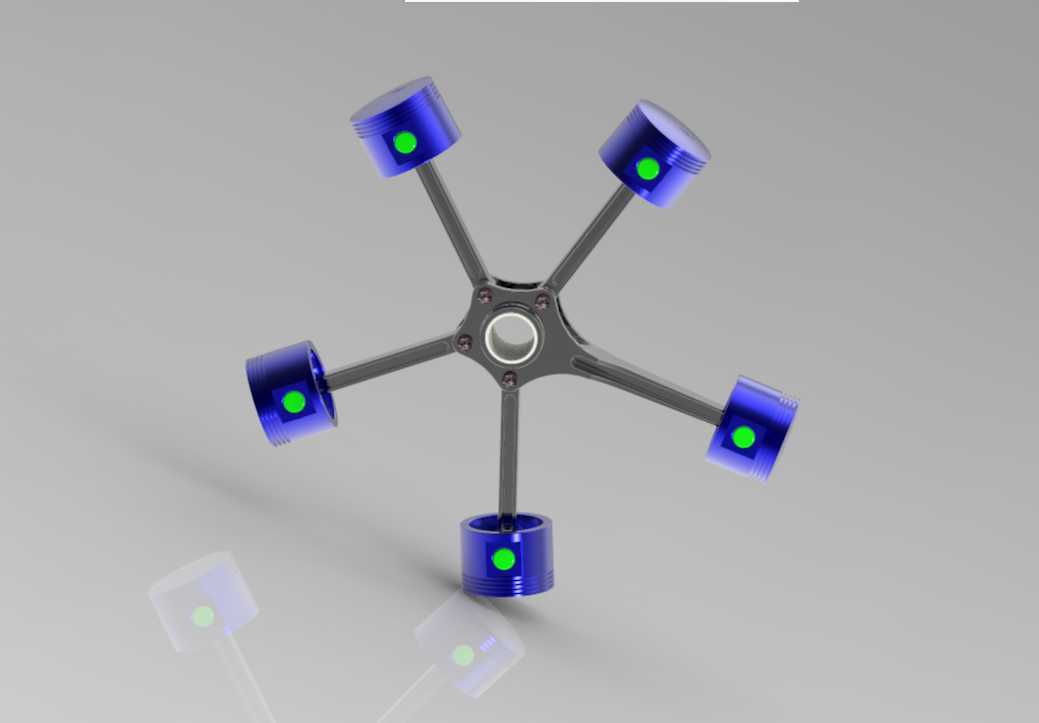

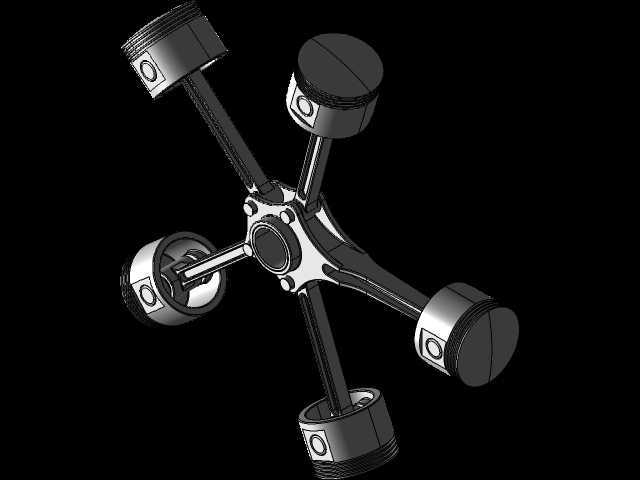

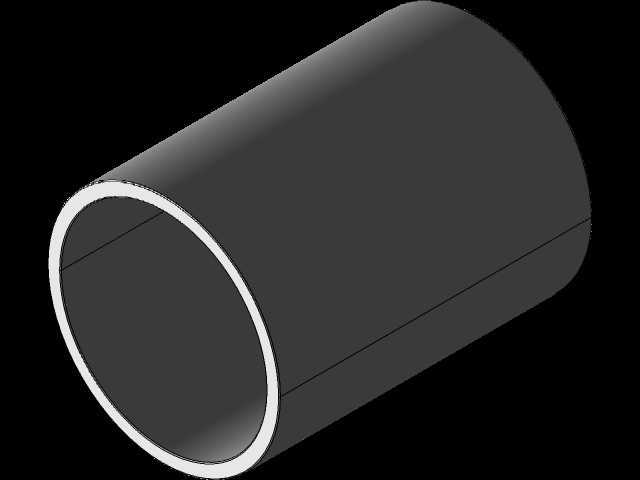

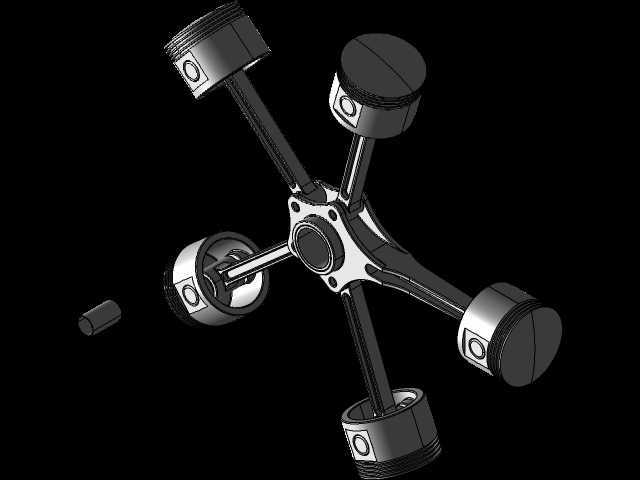

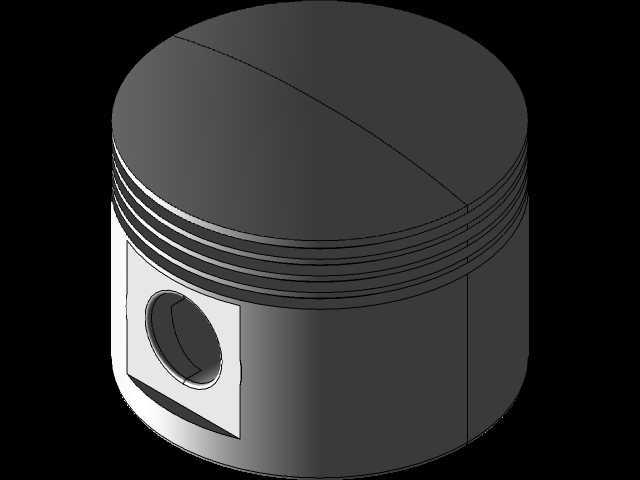

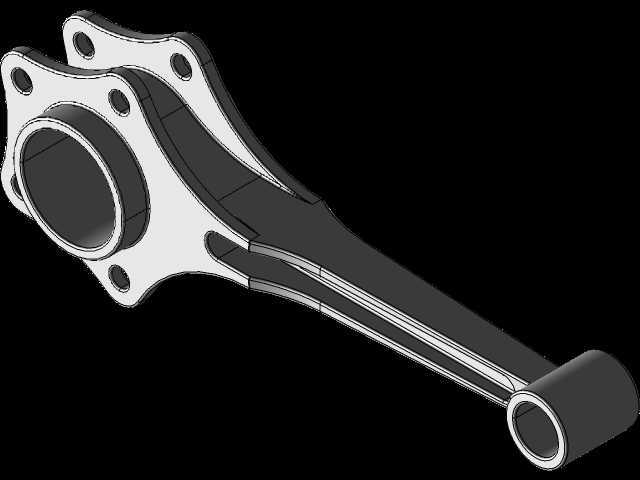

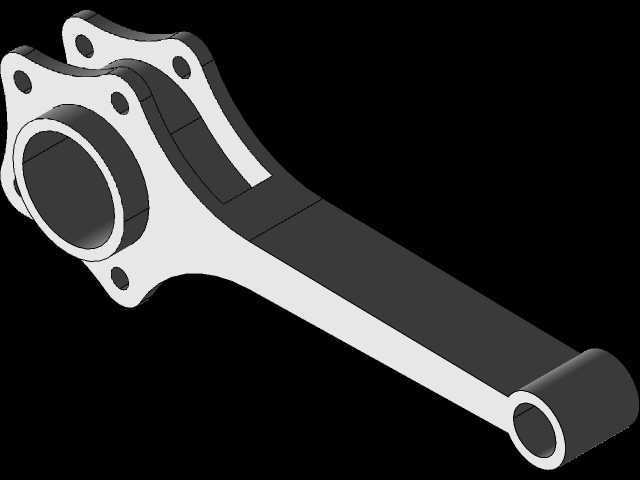

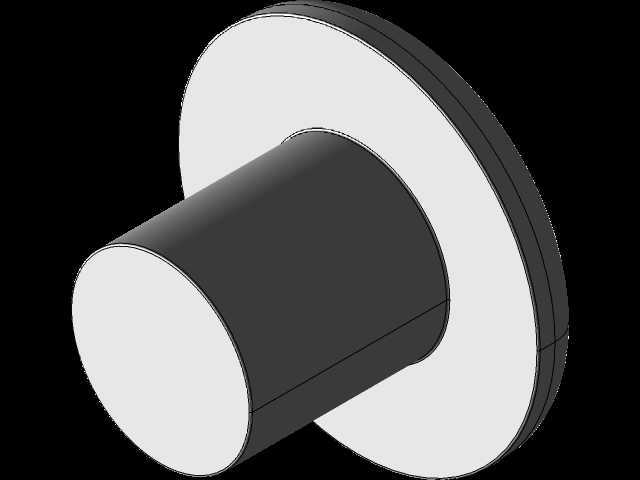

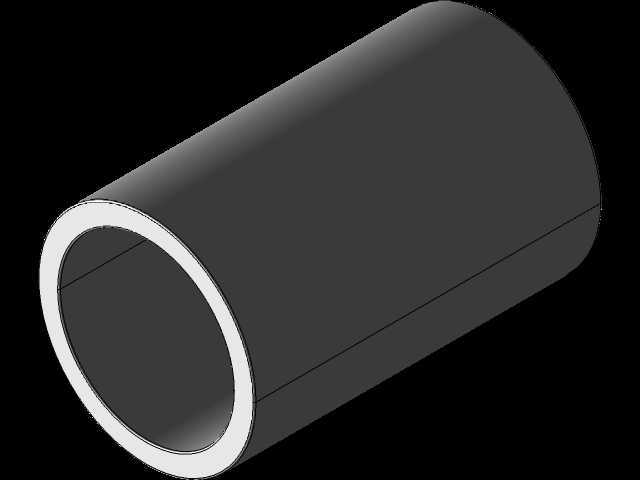

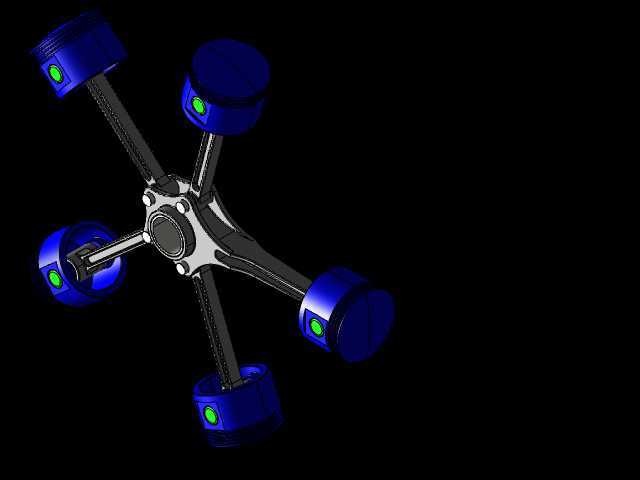

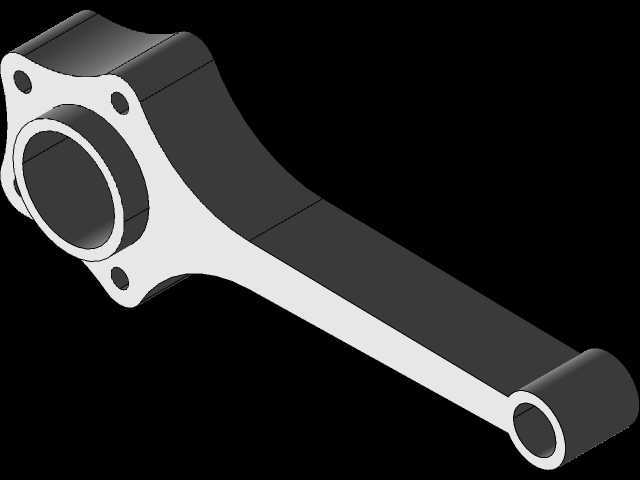

这类五缸径向排布的动力结构，最早在轻型通航飞机、早期螺旋桨航空器上得到广泛应用，相比直列、V型动力布局，它能在更小的机头迎风截面下实现更大的排量输出，同时曲轴长度更短，整机刚性表现更优，能适配航空器紧凑的机头安装空间，降低动力段的整体重量。从结构设计逻辑来看，五个气缸以中心曲轴轴座为圆心呈等角度放射状排布，每个气缸的活塞通过连杆直接与中心曲柄机构连接，做功行程沿圆周方向依次错开，动力输出的平顺性优于同缸数的直列布局，不需要额外加装大质量平衡轴就能抵消大部分往复惯性力，这对于对自重敏感的航空类设备来说，能有效减少无效负载，提升动力重量比。实际应用场景中，这类结构除了轻型固定翼飞机，也会在小型农用植保无人机的燃油动力版本、老式航模动力装置、特殊工况的小型固定式发电机组上出现，它的风冷散热条件天生优于直列机型，气缸全部外露在迎风面，飞行过程中迎面气流就能直接带走气缸工作产生的热量，不需要设计复杂的水冷管路、散热水箱与循环泵组，进一步降低了系统复杂度与故障概率。设计过程中需要重点关注中心曲柄的安装边界，五个连杆的铰接点需要在同一回转平面内保证同轴度偏差控制在合理范围，避免活塞往复运动时出现偏磨，每个气缸的轴线都需要严格指向曲轴回转中心，角度偏差会直接导致连杆受力异常，加速衬套磨损。活塞部分采用轻量化设计，在保证结构强度的前提下降低往复运动质量，减少曲柄机构的冲击载荷，活塞销与连杆小头的配合需要预留合理的热膨胀间隙，适配不同工况下的温度变化。整机安装时，中心轴座作为主要定位基准，需要与动力输出端的负载保持严格同轴，五个气缸的安装法兰面需要保证平面度要求，避免气缸密封失效。这类径向结构的动力输出特性偏向中低转速大扭矩，不需要搭配大减速比的减速机构就能直接驱动螺旋桨类负载，传动链路更短，传动效率更高，日常维护时可以直接对单个气缸进行拆装检修，不需要拆解整个动力总成，维护便捷性优于封闭布局的水冷动力单元。
