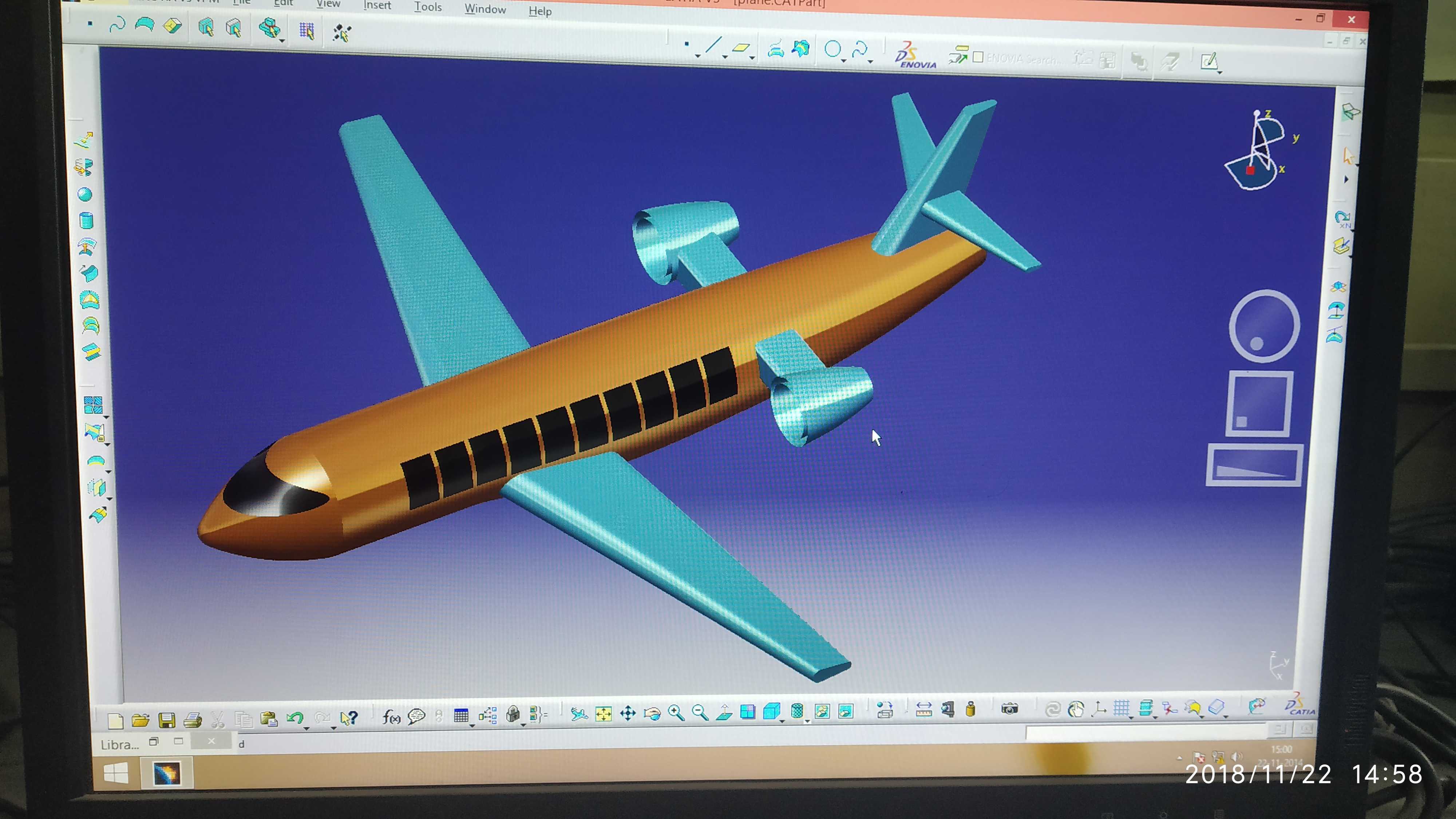

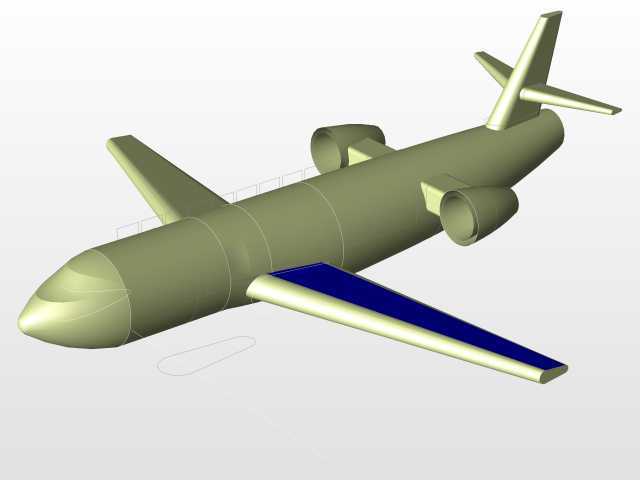

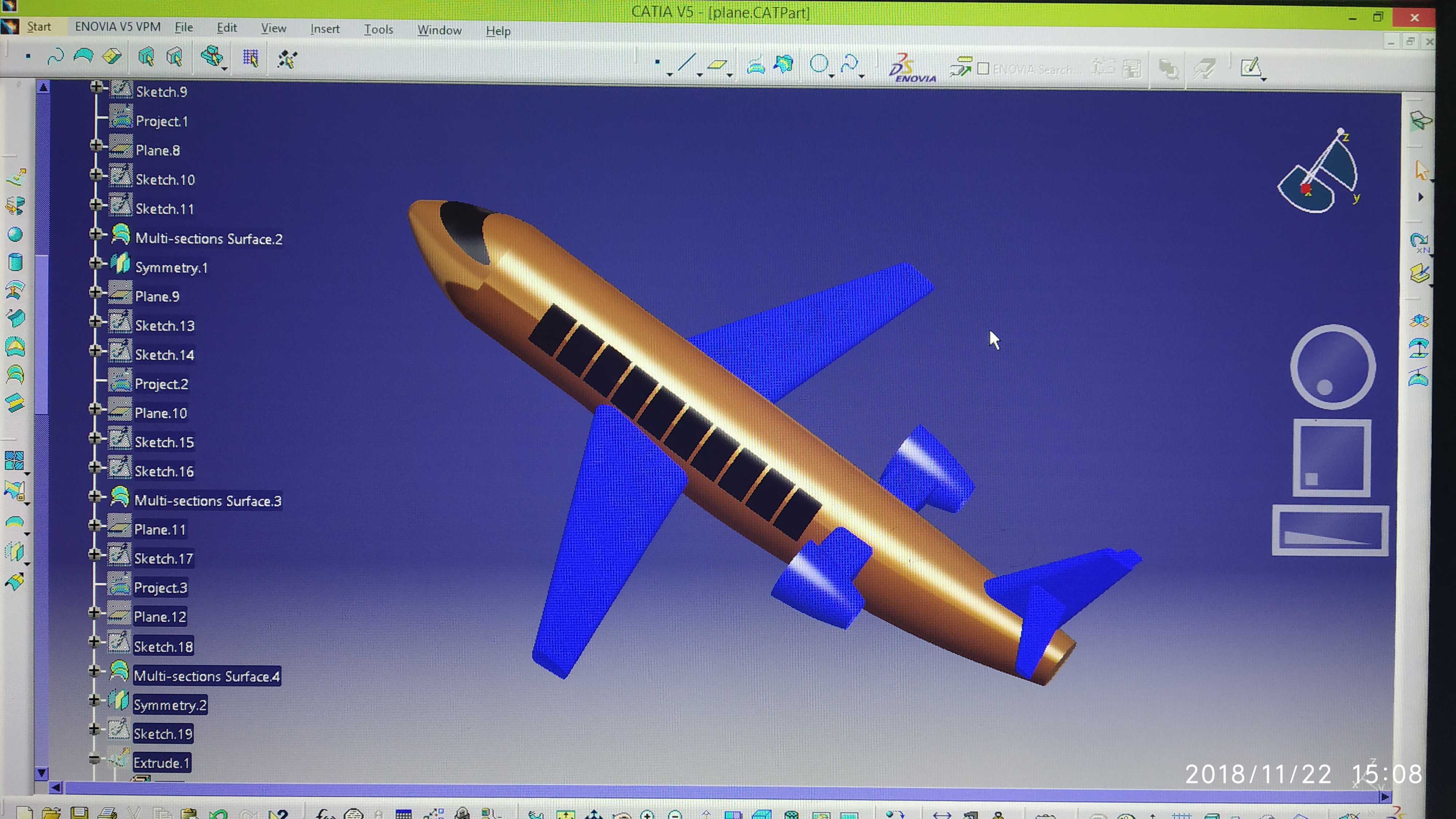

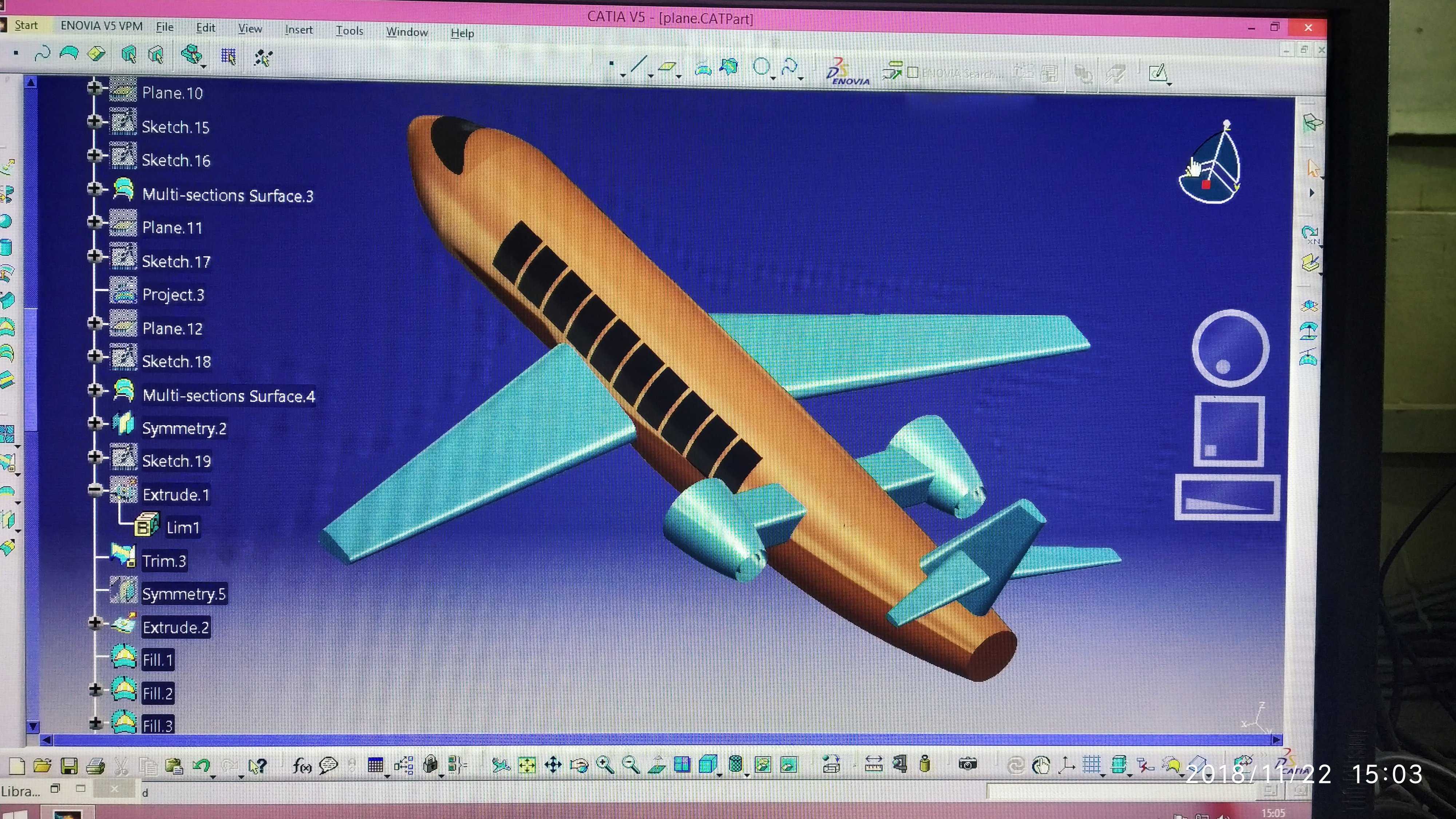

波音787民航客机原型表面造型设计

该模型聚焦民航干线客机的外表面气动外形构建，核心服务于飞行器总体方案论证阶段的气动布局验证、外观评审以及初步人机工程校核场景，可支撑航电设备外露接口、舱门开口位置的初步边界划定，也能用于航空科普展示、飞行动画制作的基础外形载体。从设计逻辑来看，建模过程优先遵循民航客机的气动设计准则，机身采用修形旋成体构型，机头段做连续曲面钝头过渡，匹配高亚音速飞行阶段的减阻需求，避免曲面曲率突变带来的附面层分离问题；机身中段保持等直截面特征，为后续客舱布置、货舱结构预留充足的内部安装空间，舷窗开口沿机身纵向等距排布，开口边缘做圆角过渡处理，兼顾曲面连续性与结构开口的应力分散要求。机翼采用大后掠角下单翼布局，翼型沿展向做连续扭转与厚度渐变，翼根与机身的衔接区域做光滑曲面融合，减少翼身干扰阻力，发动机吊挂点预设在机翼下方的合理展向位置，吊挂与机翼、短舱的衔接曲面保持G2连续，匹配真实客机的动力安装边界。尾翼采用常规十字尾翼布局，垂尾与平尾的后掠角、展长比例匹配干线客机的航向、纵向静稳定性设计要求，各操纵面的分界位置在表面模型上做了清晰的棱线标识，可作为后续结构分件、操纵机构布置的参考基准。在外形尺寸与安装边界层面，模型严格遵循波音787的真实长宽高比例约束，机身长度、翼展、垂尾高度的比例关系符合实际机型的总体参数，机身直径的取值匹配宽体客机的客舱布置需求，起落架舱的预留位置、机翼前后缘的预留空间均符合实际机型的系统安装要求，不会出现后续结构设计阶段的外形干涉问题。整个表面模型的曲面构建全程保证曲率连续，无碎面、收敛褶皱等建模缺陷，可直接导入后续CAE仿真模块做初步气动流场计算，也可作为结构详细设计的外形基准，为内部框梁、长桁、系统管路的布置提供准确的外形边界约束，避免结构设计超出气动外形包线。
