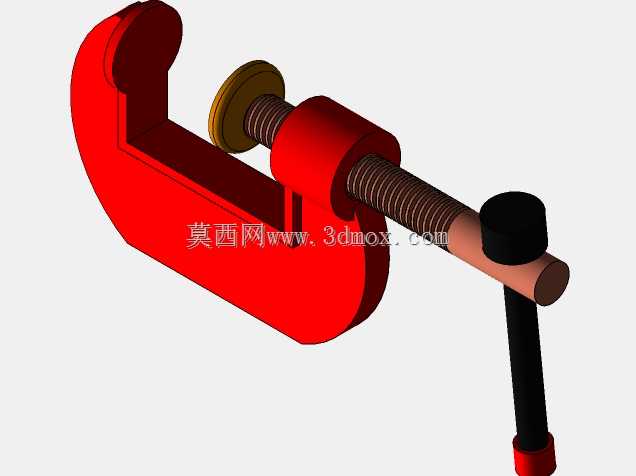

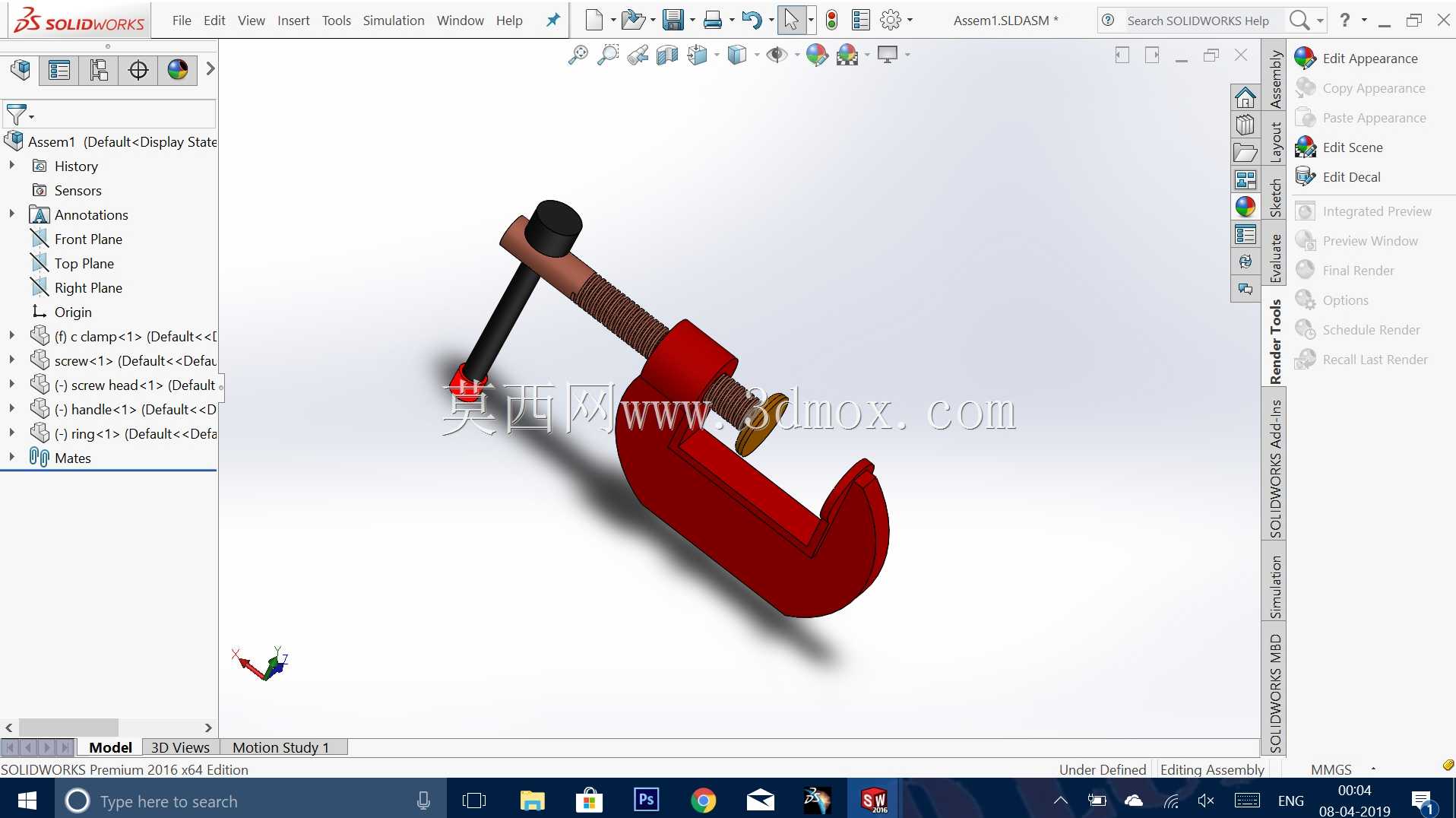

车间手动螺旋C型夹紧工装结构

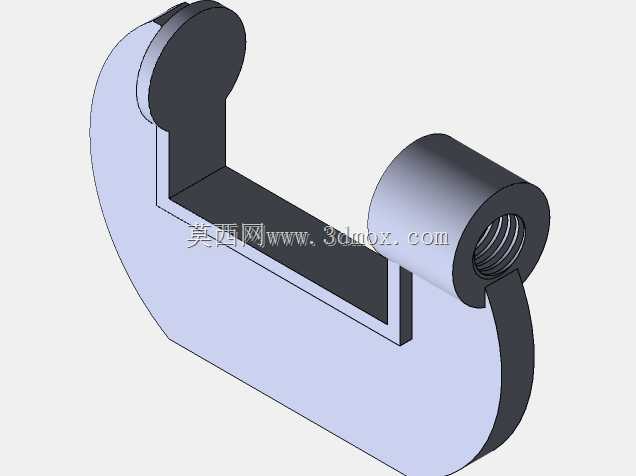

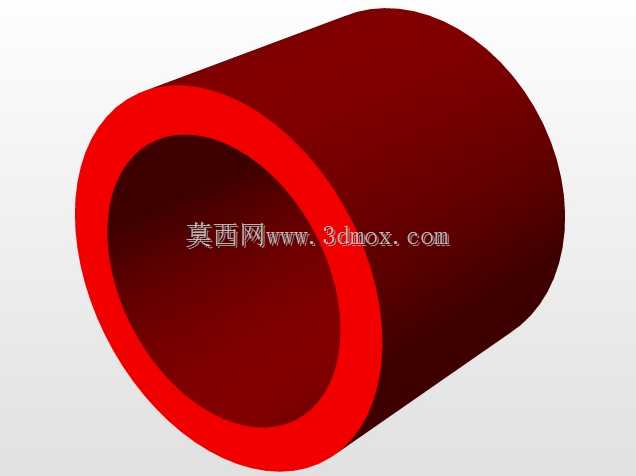

这款C型夹紧结构是车间现场加工、装配环节极为常用的手动夹持工装，日常在钣金件划线定位、小型工件钻孔夹持、组焊件临时拼点固定、零部件粘接压合等场景中都能见到它的身影，相比台虎钳这类固定安装的夹持设备，它不受安装工位限制，可灵活移动到不同作业面使用，适配零散、临时的夹持需求。从功能特性来看，它依靠螺旋副传动实现夹紧动作，C型架体作为承载主体，开口端的固定压头与活动螺杆端的压盘形成夹持工作面，转动尾部的手柄即可带动螺杆沿架体上的螺纹孔轴向进给，逐步缩小两个压头的间距，对放置在开口内的工件施加稳定的夹紧力，螺旋副自带的机械自锁特性，能保证夹紧后不会因为作业过程中的振动、外力扰动出现松脱，夹持力可通过手柄的转动幅度灵活调整，既能夹持薄金属片、塑料件这类易变形工件，也能满足小型钢件、铝件的刚性夹持需求。设计层面上，架体采用C型开口结构，开口深度与开口宽度做了适配性匹配，既保证足够的夹持行程，也控制了整体重量，方便单人手持操作；螺杆采用梯形螺纹设计，相比普通三角螺纹拥有更好的受力性能与耐磨表现，长期反复使用也不易出现螺纹滑牙、磨损过量的问题；压盘与螺杆端部采用活动连接结构，夹紧过程中压盘可自适应贴合工件表面，避免因为压盘角度偏差导致工件表面压痕、夹持偏移的问题；尾部的加长手柄利用杠杆原理放大输入扭矩，操作人员无需借助额外加力杆，仅靠手部力量就能输出足够的夹紧力，降低作业劳动强度。从安装与使用边界来看，该结构无需固定安装，可直接放置在工作台、工件表面使用，架体背部的平直结构可保证放置时的稳定性，夹持厚度范围覆盖从薄垫片到一定厚度的块类零件，压盘端面做了平整处理，接触工件时不会出现应力集中压伤工件表面的情况，日常维护仅需定期在螺纹副位置涂抹润滑脂，降低转动阻力与磨损速率，即可长期保持稳定的使用性能，在单件小批量加工、设备维修装配、现场技改作业等场景中，这类夹紧工装都是不可或缺的基础辅助工具，能够有效减少工件定位装夹的辅助时间，提升作业效率，同时保证加工、装配过程中工件位置精度稳定，避免因为工件移位导致的加工误差、装配错位问题。
