航空指南针组件托盘3D打印注塑模具

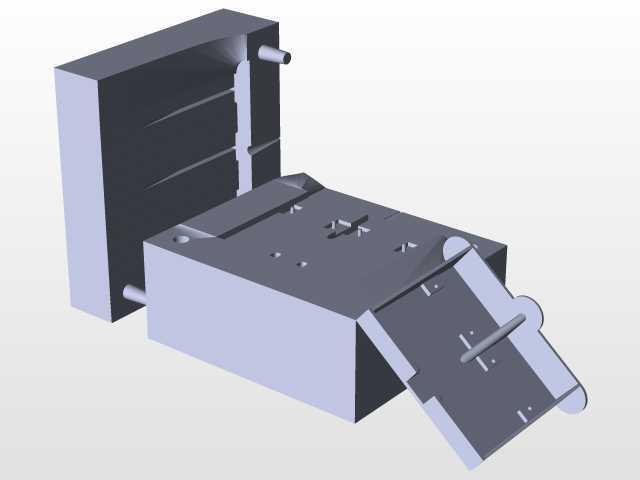

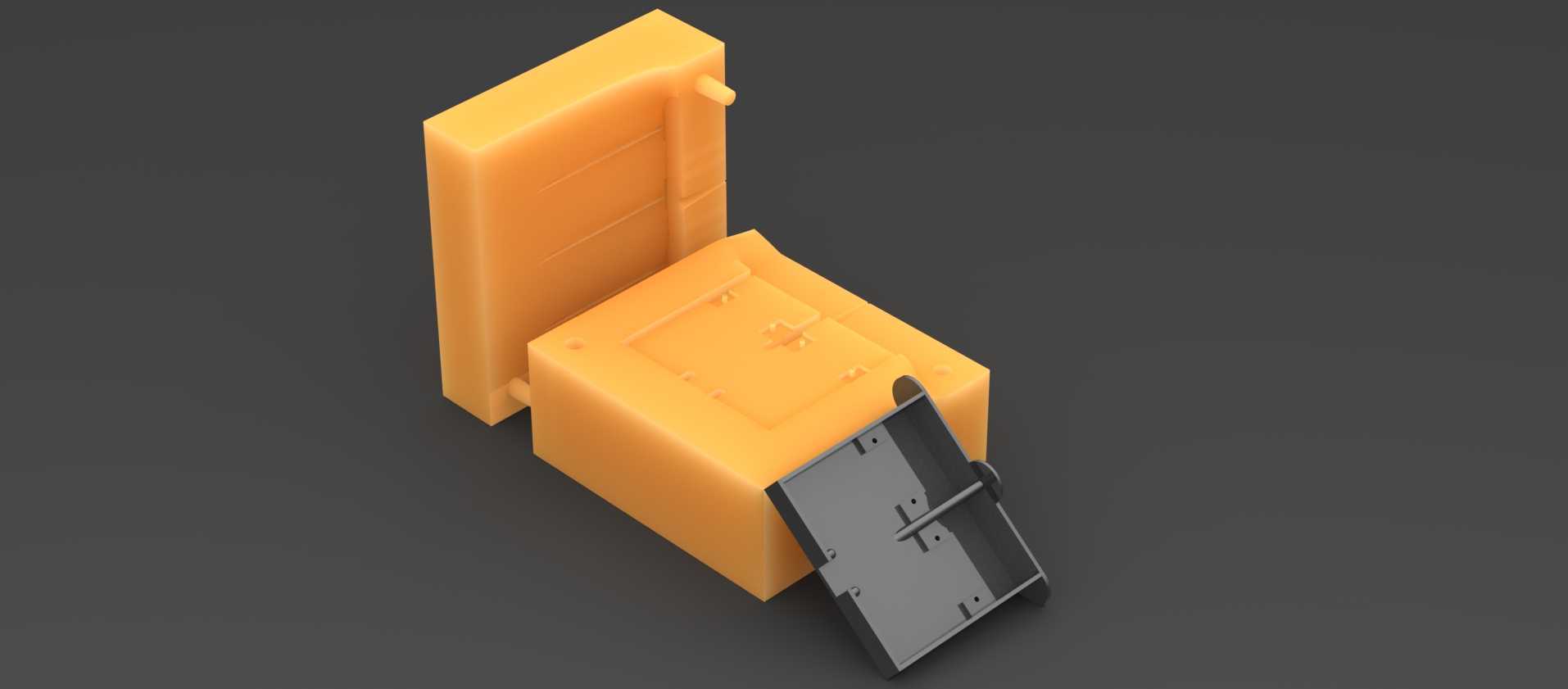

这套模具面向航空机载指南针组件的托盘类结构件生产场景，适配小批量试制阶段的快速成型需求，核心成型结构采用分体式模腔布局，对应托盘零件的薄壁壳体特征做了针对性的脱模斜度预留。从实际使用场景来看，航空机载类小尺寸结构件在研发迭代阶段往往需要多轮结构验证，传统钢模开模周期长、改模成本高，这套可通过3D打印制作的模具，能够快速完成小批量样件的注塑成型，满足装机前的结构匹配、环境适应性测试需求，避免直接开制量产钢模带来的迭代成本浪费。模具的模腔部分完全匹配托盘零件的外形轮廓，针对零件侧壁的卡扣定位结构，在对应模位做了镶件式设计，既保证成型后卡扣的尺寸精度，也能在脱模时避免卡扣结构被拉裂损伤；模具的导向结构采用直身定位块设计，合模时的定位精度可控制在0.1mm以内，保证成型零件的壁厚均匀性，避免出现薄壁处缺胶、厚壁处缩痕的成型缺陷。从安装边界来看，这套模具的整体外形适配桌面级小型注塑机的装夹尺寸，模架部分预留了标准的压板装夹槽，不需要额外定制转接工装就能直接装夹使用；浇口位置设置在零件非外观面的侧边，成型后浇口残留的处理不会影响零件最终的装配贴合度，也不会破坏零件外露面的外观质量。模具的顶出结构采用均匀分布的顶针布局，对应托盘零件的加强筋位置做了顶针点位避让，避免顶出时零件表面出现顶白、变形问题；针对航空零件对材料性能的要求，模具的成型面做了耐温处理，可适配常用的工程塑料注塑温度范围，满足航空类结构件对材料强度、耐候性的成型要求。在设计思路上，这套模具优先考虑了快速迭代的适配性，所有模腔结构都做了模块化拆分，当零件局部结构需要调整时，只需要更换对应的模腔镶件，不需要重新制作整套模具，大幅缩短研发阶段的样件交付周期；同时模具的排气槽设置在模腔的末端填充位置，能够避免成型时出现困气烧焦的问题，保证薄壁结构的填充完整性，成型后的零件不需要做大量的后处理修配，就能直接进入装配测试环节，匹配航空零部件研发阶段快节奏的验证需求。
