垂直式快速压紧拨动夹具结构设计

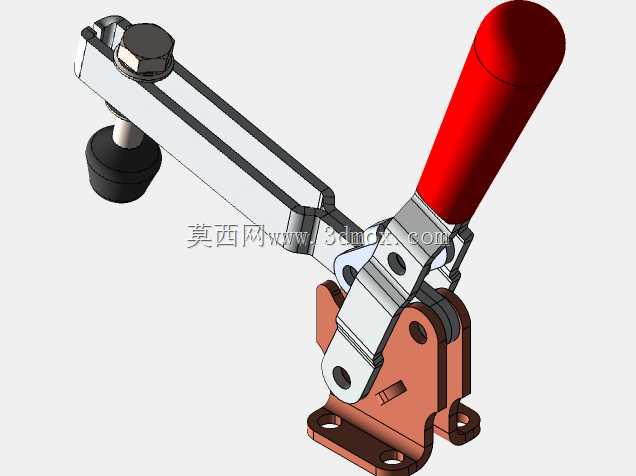

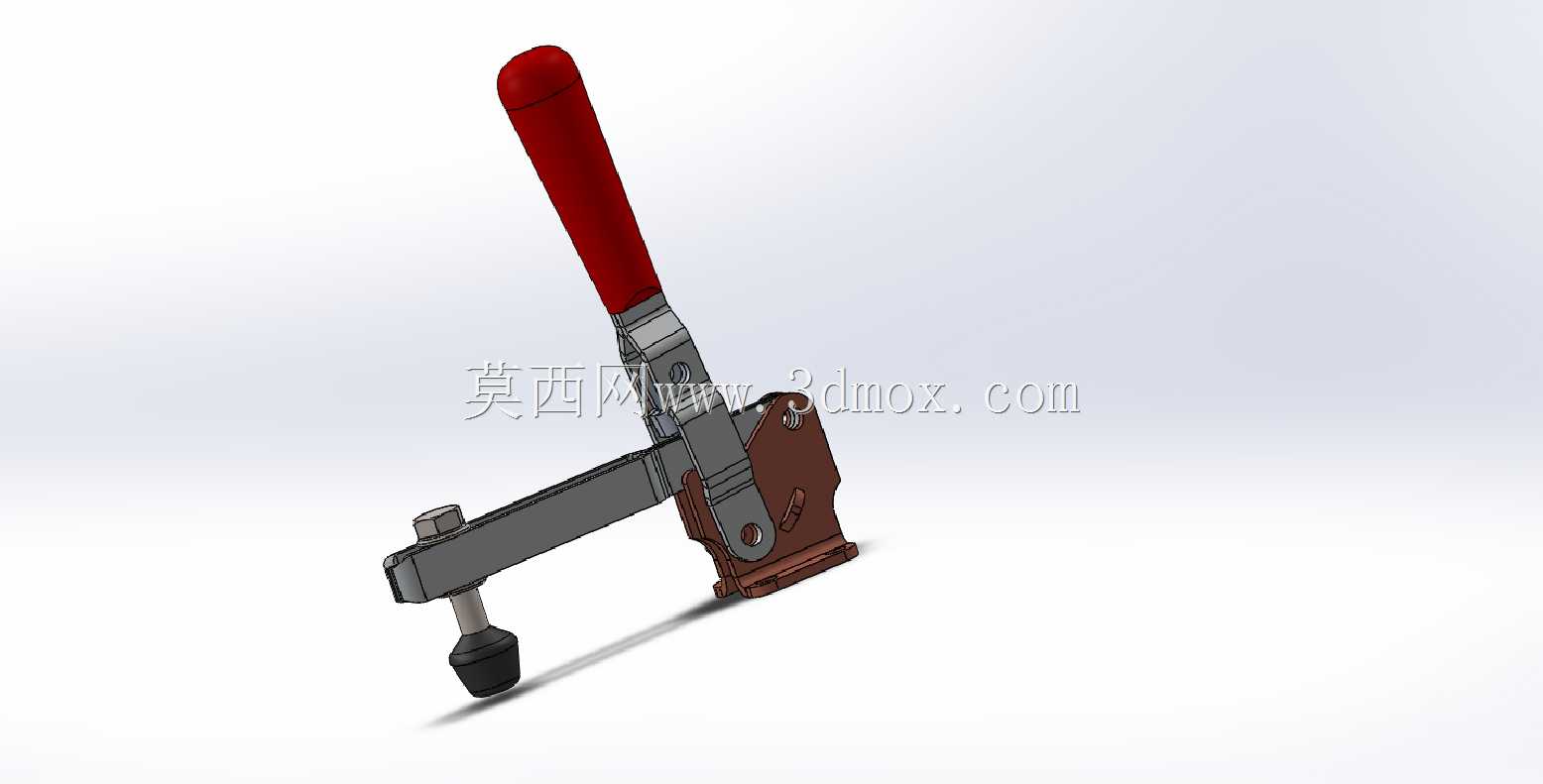

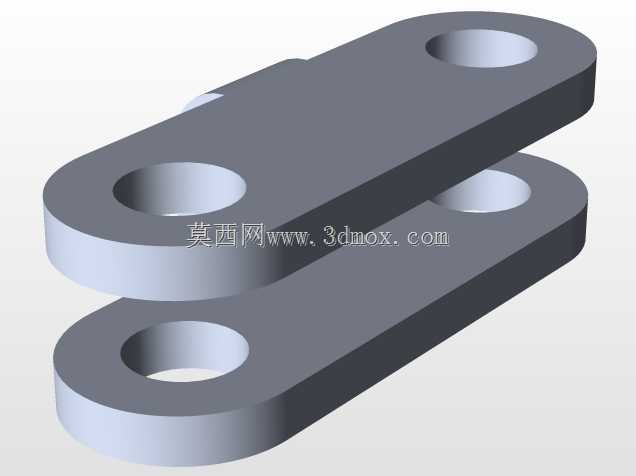

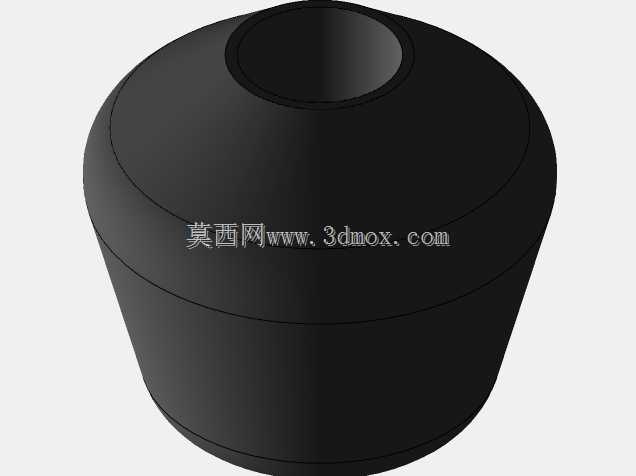

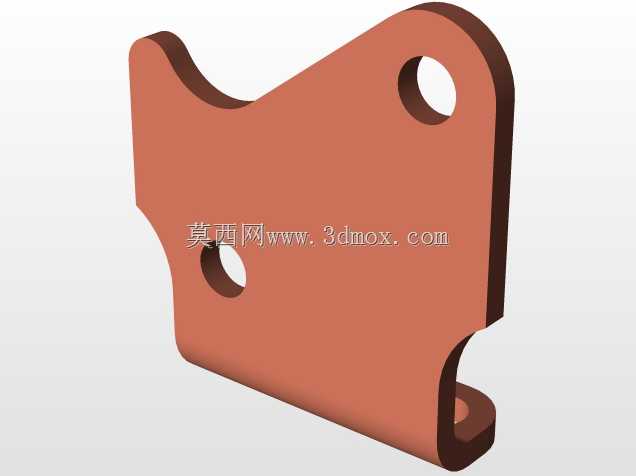

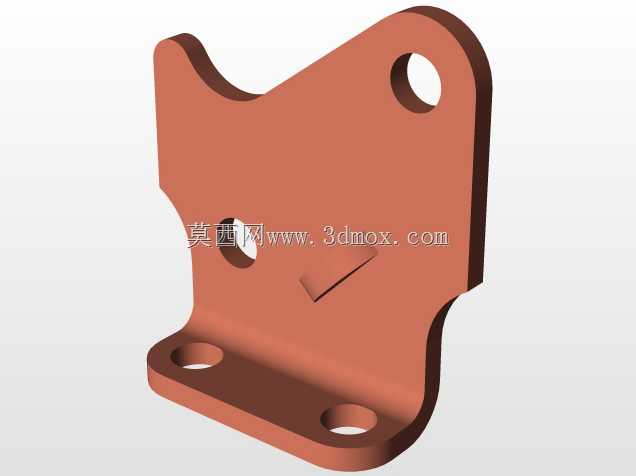

这款手动拨动压紧夹具，是工装治具领域应用极广的标准压紧组件，在五金焊接工位、小型零件机加工装、电子元件装配治具、木质板材拼接定位、注塑件水口冲切辅助定位场景中都能见到它的身影，核心作用是在工序作业过程中提供稳定的垂直向下压紧力，避免工件受切削力、焊接应力、装配外力时出现位移偏移，保障加工或装配的尺寸精度。从结构设计逻辑来看，整体采用杠杆增力的机械原理，红色绝缘握持手柄通过销轴与中部传动连杆铰接，长力臂的设计让操作人员仅需施加很小的握力，就能在压头端输出数百牛的压紧力，操作时向下拨动手柄即可完成锁止压紧，向上扳动手柄即可快速松脱，单步操作耗时不超过1秒，完全适配高频次上下料的流水线作业节奏。底座采用带安装孔的板式结构，安装边界可适配M6规格的内六角螺栓直接固定在工装台板或治具基板上，底座与传动臂之间采用高强度销轴铰接，铰接位置预留了0.02mm的配合间隙，既保证机构转动顺畅无卡滞，又避免间隙过大导致压紧时出现晃动虚位。压臂部分采用可调节长度的设计，前端的压头带有橡胶缓冲垫，既可以根据工件的实际压紧位置调整压臂伸出长度，适配不同尺寸规格的工件压紧需求，橡胶垫还能避免刚性压头直接接触工件表面造成压痕、划伤，对表面质量要求较高的阳极氧化件、喷涂件、抛光件格外友好。压头本身采用螺杆调节结构，旋转压头即可调整压紧行程的上下限，适配不同厚度的工件装夹需求，调节范围覆盖0-35mm的常见工件厚度区间，无需额外更换配件就能覆盖多数小型零件的装夹场景。整个机构的锁止位置设计了过中心死点结构，当手柄拨到压紧位置时，传动连杆的铰接点会越过力的作用中心线，此时即便工件受外力产生反向推力，机构也不会自行松脱，无需额外增加锁止销、卡扣等固定结构，可靠性经过了数十年工业场景的实际验证。在实际选型应用中，这类夹具常成对布置在工装台的两侧，对矩形、异形工件的两端同时压紧，也可单独使用对小型单工位工件进行固定，相比传统的螺栓压板压紧方式，它的操作效率提升80%以上，且压紧力一致性更好，不会出现人工拧螺栓时力度不均导致的工件变形问题。建模过程中对所有铰接位置的配合公差、运动干涉都做了完整校验，活动部件的运动行程完全符合实际产品的动作逻辑，可直接用于工装方案的评审展示、非标设备的BOM集成、治具设计的标准件调用，也可作为手动压紧机构的教学演示模型使用，帮助结构设计新人理解杠杆增力、过中心锁止的经典机械结构原理。
