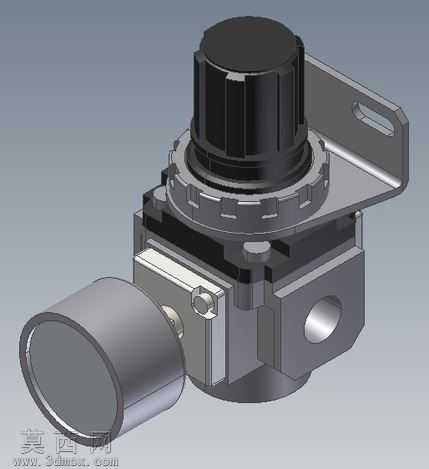

AR25气动调压稳压器三维结构设计

本作品为AR25系列气动调压稳压器的三维参数化建模成果，建模过程严格遵循气动元件的实际生产尺寸规范，对产品的每一处结构细节都做了精准还原。建模阶段首先梳理产品的装配层级，将整体结构拆分为顶部调节旋钮、调压锁紧齿圈、主体阀块、侧装压力表接口、背部安装支架、底部气路接口六大核心模块，采用自底向上的装配建模逻辑，先完成单个零件的特征建模，再通过同轴、面重合、间隙配合等装配约束完成整体组装，确保各部件的装配关系与实际产品完全一致，可直接用于装配干涉校验、结构优化参考。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：顶部黑色调节旋钮采用哑光硬质工程塑料材质，调整粗糙度参数模拟塑料表面的细微磨砂质感，避免过度反光；金属阀块主体采用压铸铝合金材质，添加细微的颗粒质感模拟压铸成型的表面肌理，金属度参数调整至0.7左右，还原铝合金半哑光的金属光泽；侧装的压力表接口采用镀铬金属材质，提高反射率模拟镀铬层的光亮质感；背部的安装支架采用冷轧钢板冲压材质，添加轻微的弯折圆角特征还原冲压加工的工艺特点，表面做喷塑哑光处理，与主体铝合金材质形成视觉区分。结构设计上，完整还原了稳压器的核心功能结构：顶部的多棱边防滑旋钮做了等距的竖向防滑棱设计，增大手动旋转时的摩擦力，旋钮下方的齿圈结构用于调压完成后的位置锁紧，防止工作过程中气压波动导致旋钮移位；主体阀块上预留了标准的气动管路接口，接口处做了内螺纹特征还原，侧方的压力表接口可外接气压检测表实时监测输出气压；背部的L型安装支架做了腰型安装孔设计，可适配不同的安装孔距，方便用户在不同设备上完成固定安装；整体结构的边角都做了合理的圆角过渡，既符合气动元件的工业设计安全规范，也还原了压铸模具的拔模斜度特征，模型可直接用于产品展示、结构教学、气动系统虚拟装配等场景。
