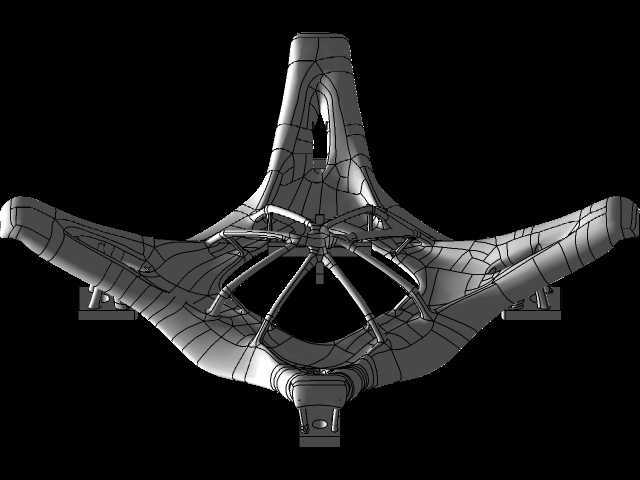

生成式设计SYMA无人机着陆安装支架

该结构为消费级航拍无人机配套的着陆安装承载部件，主要应用于中小型多旋翼无人机的机身底部，承担着陆缓冲、机载模块安装固定、机身载荷传递的核心作用，日常作业中可覆盖户外航拍、短途巡检、轻量载荷投放等多场景的使用需求，在硬质地表着陆、轻微侧向着陆冲击工况下可有效分散载荷，避免机身核心电子模块受冲击损坏。从功能特性来看，该结构采用一体化生成式构型，没有传统拼接支架的螺栓连接节点，整体应力传递路径完全顺着载荷流向分布，在四个机臂对应位置预留了与机身碳管或注塑机臂的安装定位面，每个安装位都设置了适配紧固件的沉孔结构，安装时可直接与机臂末端的定位凸台配合，无需额外设计转接件，中心区域预留了飞控、电池模块的安装避让空间，不会干涉机载电子元件的布线与散热。设计思路上完全遵循生成式设计的载荷导向逻辑，先划定安装边界与载荷输入条件：将四个机臂连接点设为固定约束，对着陆瞬间的垂直冲击载荷、飞行过程中的气动扭转载荷、机载模块的静态挂载载荷做工况叠加，再通过算法迭代去除非承载区域的材料，最终形成类似生物骨骼的镂空桁架构型，这种构型相比传统等厚度注塑支架，在同等承载能力下重量降低四成以上，同时避免了传统加强筋结构容易出现的应力集中问题。从安装边界来看，该结构整体为中心对称的四延展臂构型，四个安装端的中心距适配常规250-300mm轴距的中小型无人机，整体垂向高度控制在35mm以内，不会占用过多机身下部空间，着陆接触端设置了小幅加宽的支撑面，可降低着陆时的接地压强，在草地、硬化路面、轻微起伏的地表都能保证稳定支撑，结构表面的网格状构型并非装饰纹理，而是算法生成的应力均化结构，可将局部冲击载荷快速分散到整个支架的桁架网络中，避免单点受力出现断裂。实际使用中，该结构可直接替换同轴距无人机的原厂着陆支架，安装孔位可根据实际机型做小幅参数调整，一体化构型也减少了日常使用中连接松动的隐患，在轻微碰撞后不会出现传统拼接支架的连接位开裂问题，镂空结构同时降低了飞行过程中的风阻，不会对无人机的悬停稳定性造成额外干扰。
