拓扑优化型航空发动机安装支架结构

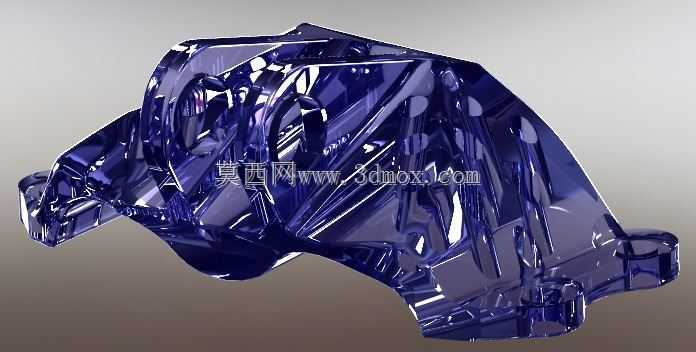

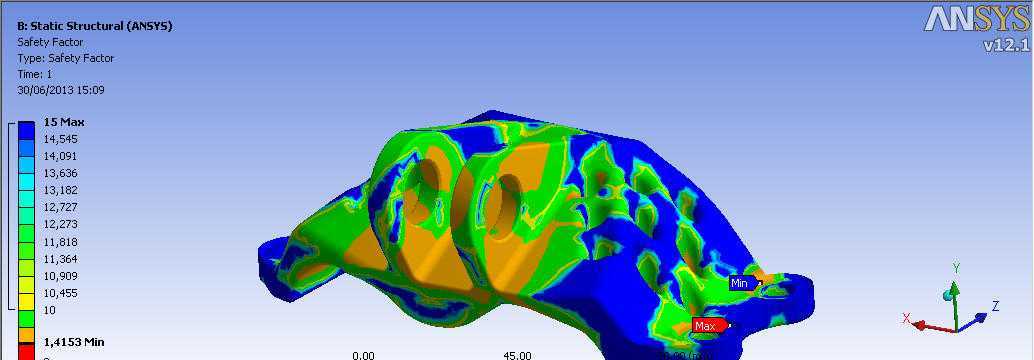

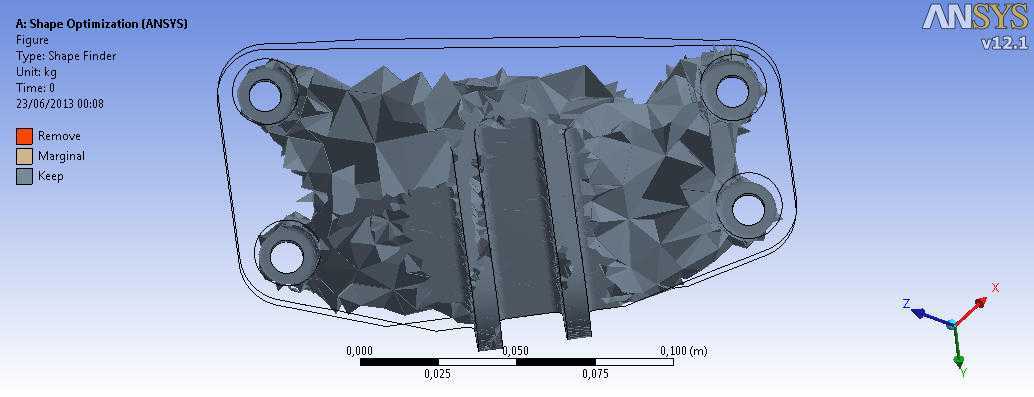

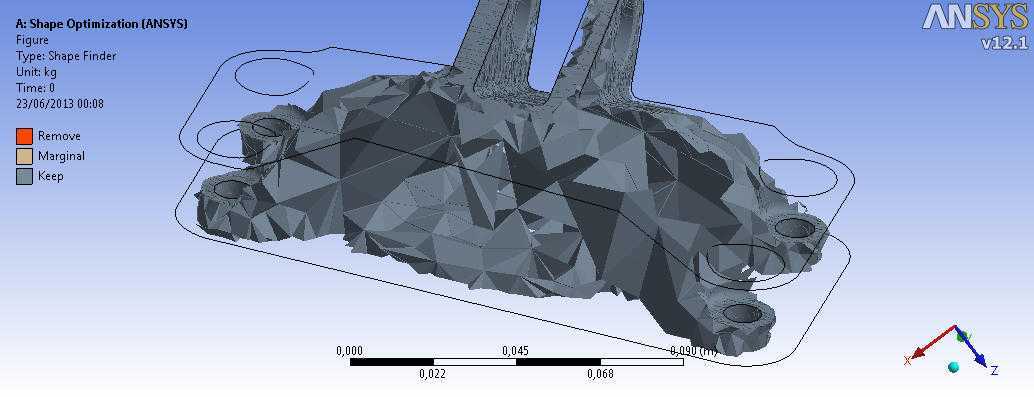

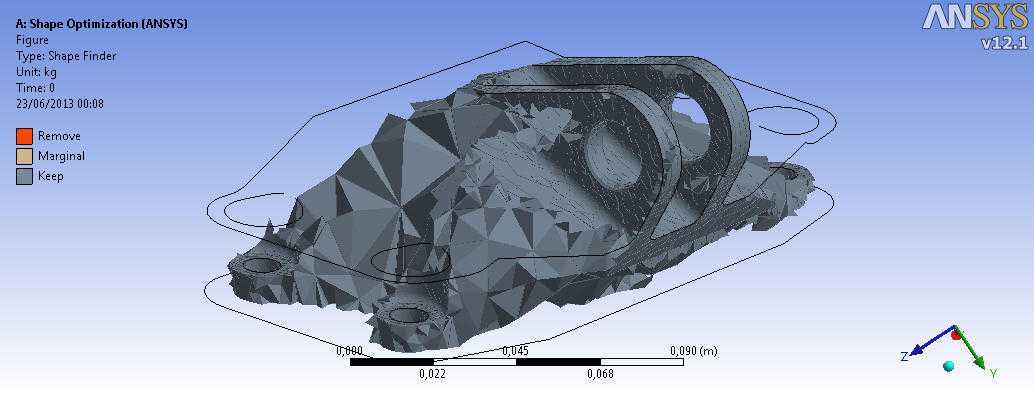

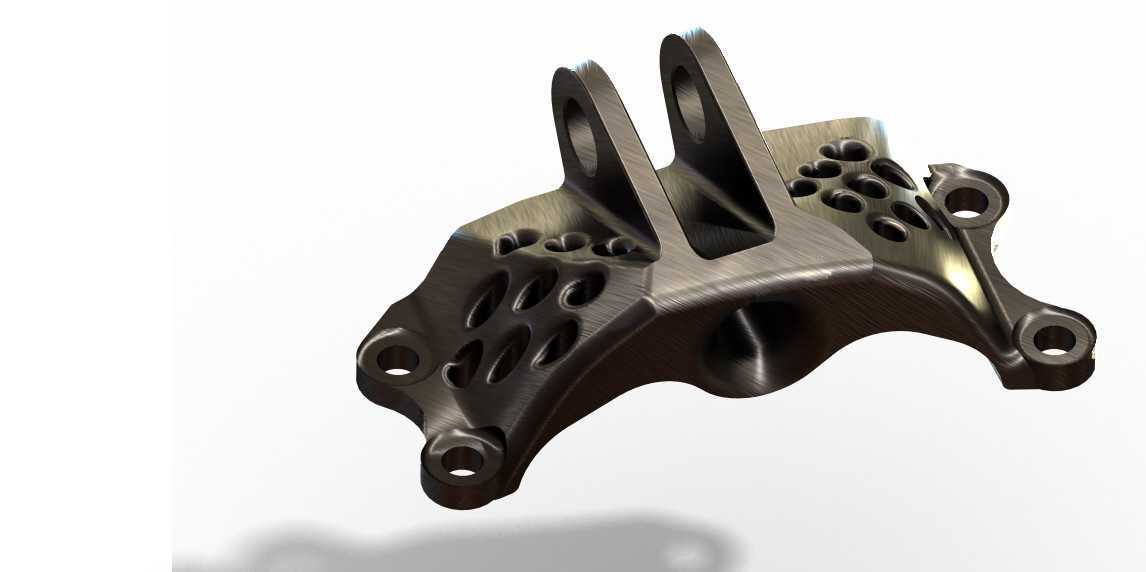

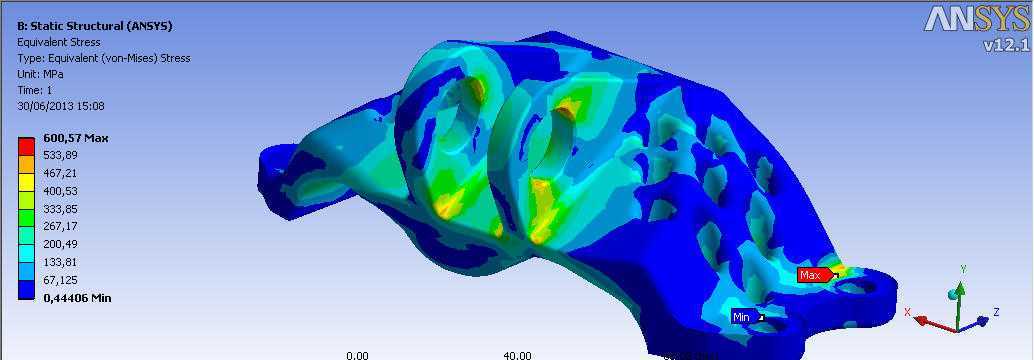

这款航空发动机安装支架，核心应用场景为航空动力系统的机载安装环节，承担发动机与机身主体之间的载荷传递、振动隔离与定位约束功能，是动力系统安装链路中不可或缺的承力构件。从实际工况适配角度看，该结构需要同时承受发动机工作过程中产生的轴向推力、径向振动载荷、机动飞行时的惯性过载，以及不同温度场下的热变形应力，对结构的强度冗余、刚度匹配和疲劳寿命都有极高要求。设计过程中采用拓扑优化思路，在保证安装接口位置精度、承力路径连续的前提下，剔除非承力区域的冗余材料，最终实现近六成的质量削减，优化后结构质量控制在0.84kg水平，最小安全系数达到1.4，在轻量化指标和结构强度之间取得了平衡。结构外形采用多面体传力构型，主承力筋条沿载荷传递路径自然分布，避免了传统等厚度支架的材料浪费，同时减少了应力集中区域的出现概率。安装边界上，支架底部设置多组同轴安装孔位，孔位位置精度匹配发动机机匣的安装接口，可直接通过标准紧固件完成与机匣的刚性连接，上部的两支承臂对应机身侧的安装挂点，安装面预留足够的紧固件操作空间，无需额外设计工装即可完成现场装配。需要注意的是，当前优化构型主要针对静载荷工况完成校核，在交变疲劳载荷作用下的结构强度仍需进一步验证，实际装机应用前需要补充疲劳仿真与台架振动试验，确认结构在全工况周期内的可靠性。从建模细节来看，所有安装孔位均做了倒角处理，承力筋条与安装面的过渡区域采用大圆角平滑过渡，避免加工过程中出现应力集中缺陷，整体结构可直接导入仿真软件完成后续的强度校核、模态分析与疲劳寿命计算，也可作为轻量化支架设计的参考构型，适配同类承力支座的优化设计需求。
