飞机起落架减震器配套气动控制阀结构

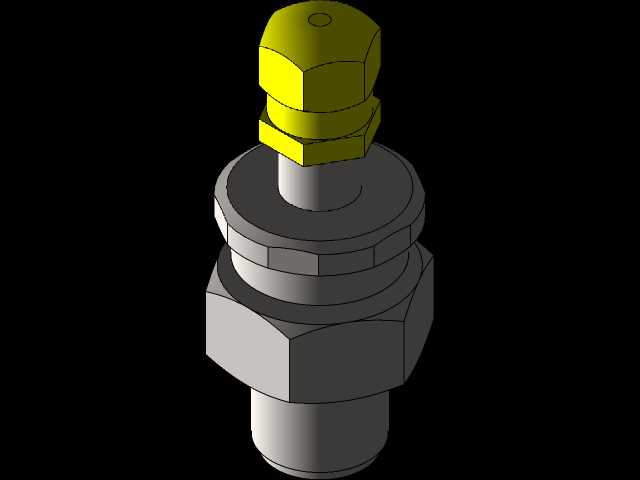

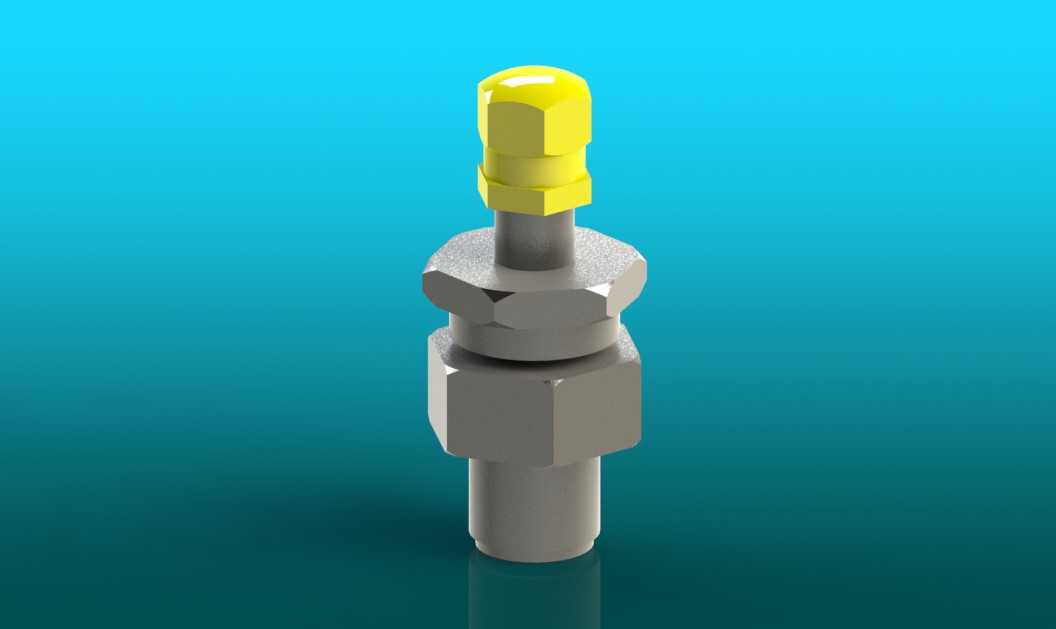

该气动阀主要配套应用于飞机起落架减震支柱的气路调控环节，在飞机起降滑跑、地面滑行的全工况下，承担减震器腔室气压调节、气路通断控制的核心作用，直接关联起落架减震系统的缓冲效能与工作可靠性。从实际装机场景来看，该阀安装在减震器支柱的外接气路接口位置，需要承受起降过程中的高频振动、瞬时冲击载荷，同时要适应高空低温、地面温差变化的复杂环境，因此结构设计上优先考虑了连接可靠性与密封稳定性。产品整体采用阶梯轴式集成结构，下部为外螺纹连接端，直接旋入减震器支柱的对应安装螺孔，中部设置两处六角拧动结构，分别对应主安装锁紧与外接管路对接的装配需求，上部为快插式气嘴接头，可直接与机载气源管路对接，无需额外转接接头，减少了气路泄漏点。设计过程中充分考虑了航空部件的轻量化与强度平衡，主体结构采用等强度阶梯变径设计，在满足气路通径要求的前提下，尽可能缩减非受力区域的结构尺寸，降低整体重量；密封部位采用硬密封加软密封的组合形式，金属贴合面保证承压能力，软密封层填补微观配合间隙，可在宽温域范围内保持稳定的密封性能，避免气压泄漏导致的减震器刚度异常。安装边界方面，下部螺纹规格匹配主流起落架减震支柱的标准接口尺寸，中部六角的对边尺寸符合航空维修工具的通用规格，上部气嘴的伸出长度预留了足够的管路插拔操作空间，装配时无需对周边结构进行避让修改，可直接替换同规格的现役气动阀部件。气路内部流道采用平滑过渡设计，避免直角转折带来的气阻损耗，保证气压调控的响应速度，在减震器需要充压、泄压调节时，可快速完成腔室气压的调整，匹配减震支柱在不同载荷下的刚度需求。结构细节上，所有棱边均做了倒圆钝化处理，避免装配过程中划伤密封件，同时减少应力集中点，提升部件的抗疲劳寿命，适配航空部件长周期、高可靠性的使用要求。
