法兰式手动不锈钢球阀结构设计

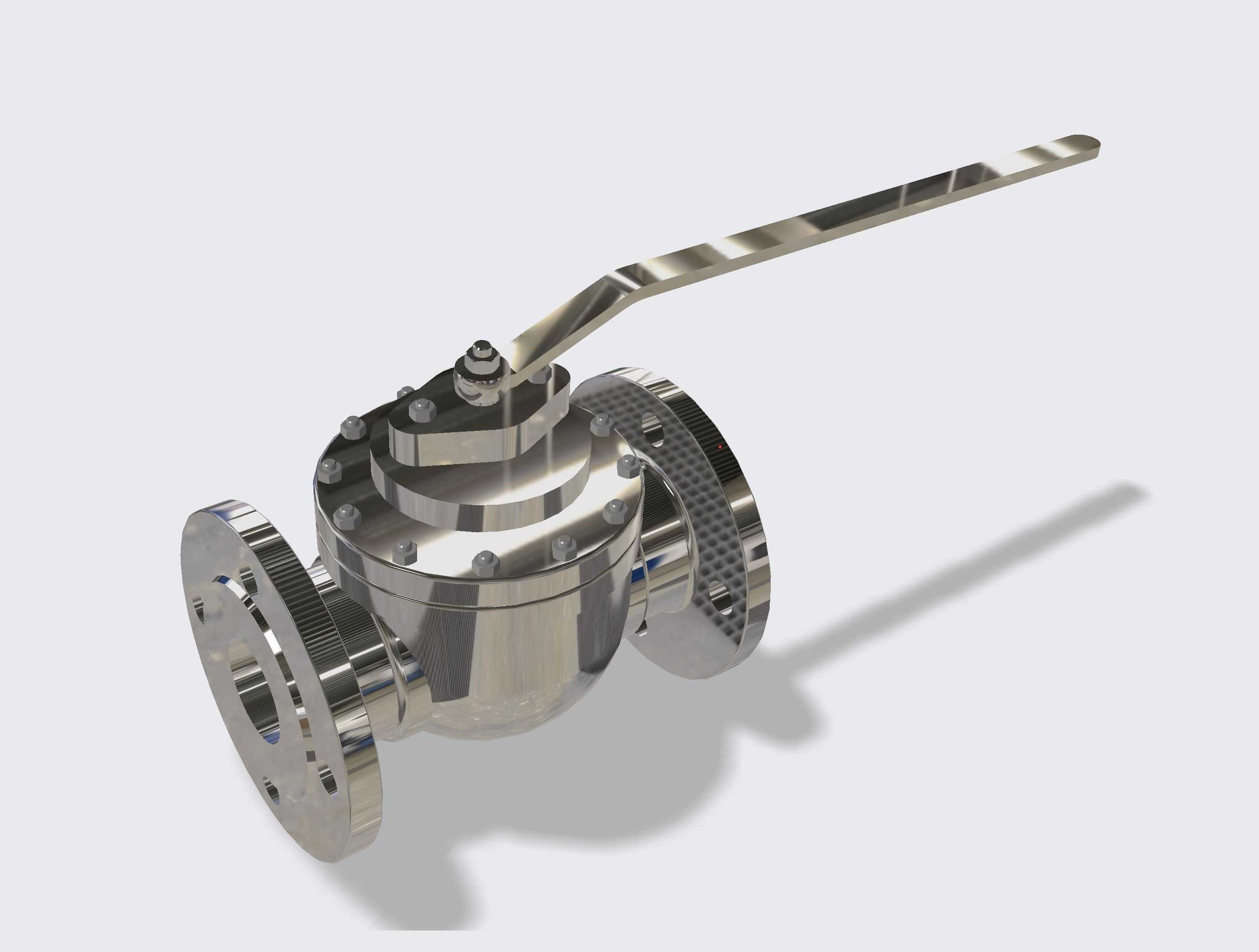

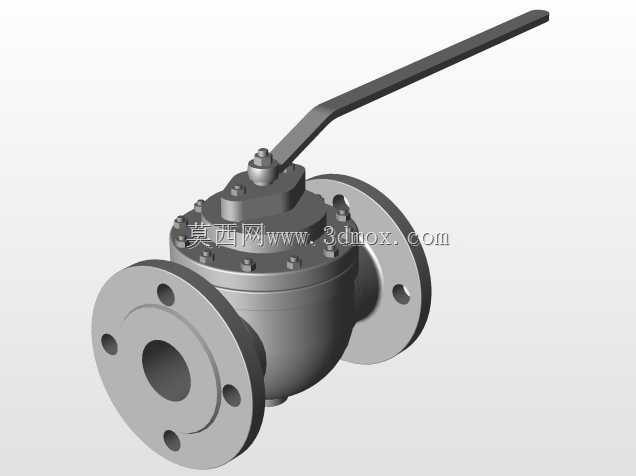

这款法兰连接的手动球阀，核心应用在化工、市政给排水、油气输送、暖通循环等工业管路系统中，承担管路介质通断控制的核心功能，区别于截止阀、闸阀的调节属性，它的核心定位是快速截断或导通管路内的流体，适配水、油品、弱腐蚀性化工介质等多种常见工业流体的输送场景。从结构设计逻辑来看，整体采用上装式法兰端结构，两端法兰的密封面、螺栓孔位完全匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，直接通过螺栓组与管路法兰对接，中间夹装密封垫片即可完成密封固定，安装边界清晰，现场施工时可直接根据法兰外径、螺栓孔中心距预留安装操作空间，手柄操作侧预留足够的扳动行程空间，避免操作时与周边管路、支架产生干涉。阀体采用整体不锈钢铸造后精加工成型，流道为全通径设计，介质流通时无明显缩径，压损远小于同口径的截止阀，适合对管路流阻要求严格的大流量输送场景。上部的阀杆与球体采用防飞出结构设计，即使在管路带压状态下操作，阀杆也不会被内部介质压力顶出，从结构上规避了操作安全隐患。操作手柄采用加长杠杆式设计，操作力矩经过匹配计算，普通操作人员无需借助加力杆即可完成全开全关操作，手柄的旋转角度限位精准，扳动90度即可完成全开或全关动作，手柄上的指示标识可直观反馈阀门当前的开关状态，避免现场误操作。球体与阀座的密封副采用硬密封配合结构，密封面经过精密研磨，在额定压力等级下可实现零泄漏，同时耐受一定的介质温度波动与颗粒杂质冲刷，相比软密封球阀适用场景更宽泛。中法兰部分采用螺栓组压紧密封垫片的结构，将阀盖与阀体牢牢固定，所有连接螺栓的预紧力矩经过统一核算，避免局部预紧力不均导致的密封面渗漏问题。建模过程中对所有配合面的公差带做了匹配预留，比如阀杆与填料函的配合间隙、球体与阀座的贴合公差、法兰密封面的平面度要求都在模型中做了对应体现，可直接用于后续的工程出图、生产加工指导，也可作为管路系统集成时的装配干涉校验模型使用，帮助设计人员在管路排布阶段提前确认阀门的安装空间、操作空间是否满足现场实际需求，减少现场安装时的整改工作量。
