离心式流体传动用扭曲叶片叶轮结构

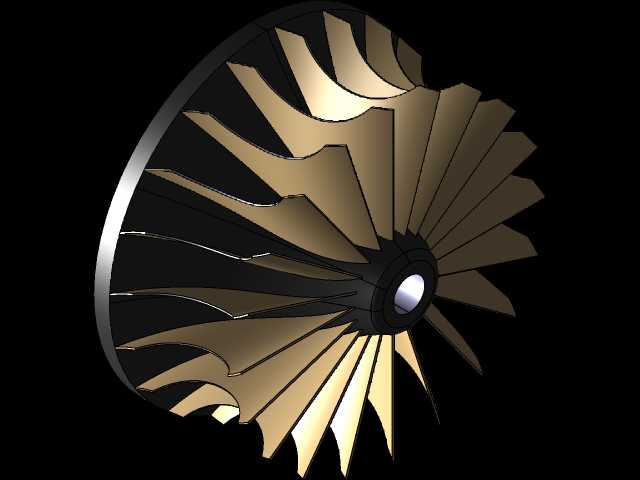

这类带扭曲型线叶片的叶轮，多配套在离心式流体输送设备内部，是完成介质能量转换的核心做功部件，日常在工业通风、流体增压、小型动力透平场景中都能见到它的应用，实际运行时靠自身高速旋转带动流经叶道的介质，把输入的轴功转化为介质的压力能与动能，完成流体的输送或者动力输出过程。从结构设计逻辑来看，这款叶轮采用了后弯式扭曲叶片布局，叶片从轮盘中心的轮毂位置向外缘平滑延伸，叶型沿径向存在连续的角度扭转，这种设计是为了适配介质从轴向进入、径向流出的流动轨迹，减少介质在叶道内部的流动分离与冲击损失，相比直板叶片结构，能在相同转速下获得更稳定的流场分布，降低运行过程中的气动噪声与能量损耗。轮毂位置设置了同轴的安装定位孔，孔位与驱动轴的配合公差需要满足转动部件的同轴度要求，避免高速旋转时出现动平衡超标引发的振动问题，轮盘侧的外缘做了圆弧收边处理，既可以降低叶轮旋转时的风阻损耗，也能避免尖锐边缘在装配过程中造成划伤。叶片的厚度从根部到外缘做了渐变处理，靠近轮毂的叶片根部厚度更大，用来承载旋转时产生的离心拉应力，外缘位置的叶片厚度适当减薄，能减少叶顶位置的流动泄漏损失，相邻叶片之间形成的流道截面沿径向平滑扩张，让介质在流经叶道的过程中逐步完成动能到压力能的转换，不会因为流道截面突变产生局部涡流。安装边界上，叶轮的轴向定位靠轮毂端面与驱动轴的轴肩配合实现，周向扭矩传递需要配套对应的键连接结构，装配时需要保证叶轮端面与驱动轴的垂直度偏差在允许范围内，否则会直接影响整机动平衡精度，运行时还要保证叶轮外缘与设备壳体之间的间隙控制在合理区间，间隙过大会增加介质回流损失降低效率，间隙过小则容易因为运行振动出现刮擦故障。这类叶轮的叶型设计需要结合目标工况的流量、压升参数反复迭代调整，叶片的进出口安装角、扭曲率、叶道宽度都会直接影响设备的运行效率与稳定工作区间，建模过程中需要保证叶型曲面的光顺度，避免出现局部曲率突变，否则不仅会增加后续加工的难度，还会在实际运行时引发局部流场紊乱，提升设备运行的能耗水平。
