双发泡沫RC喷气式客机设计方案

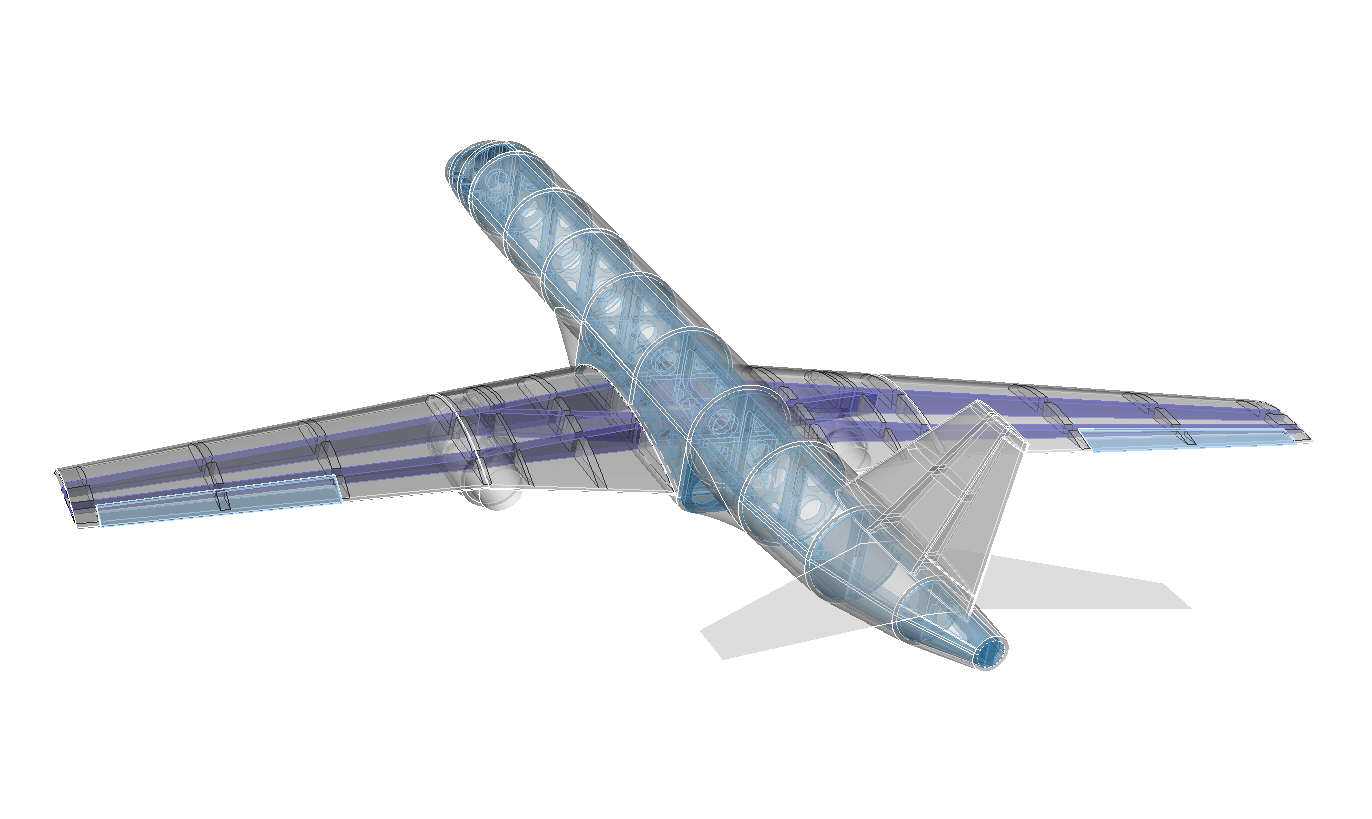

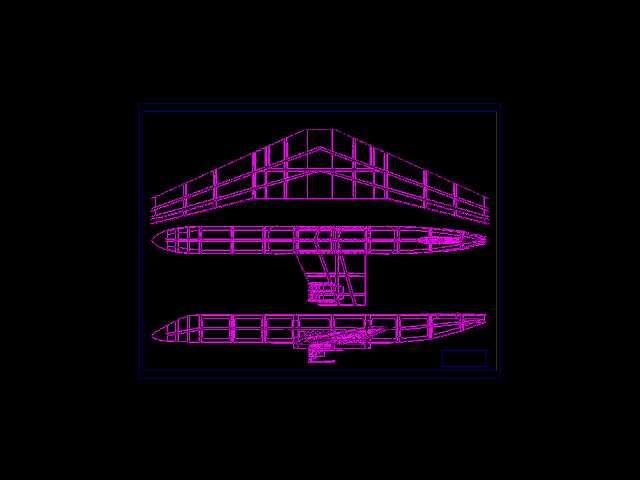

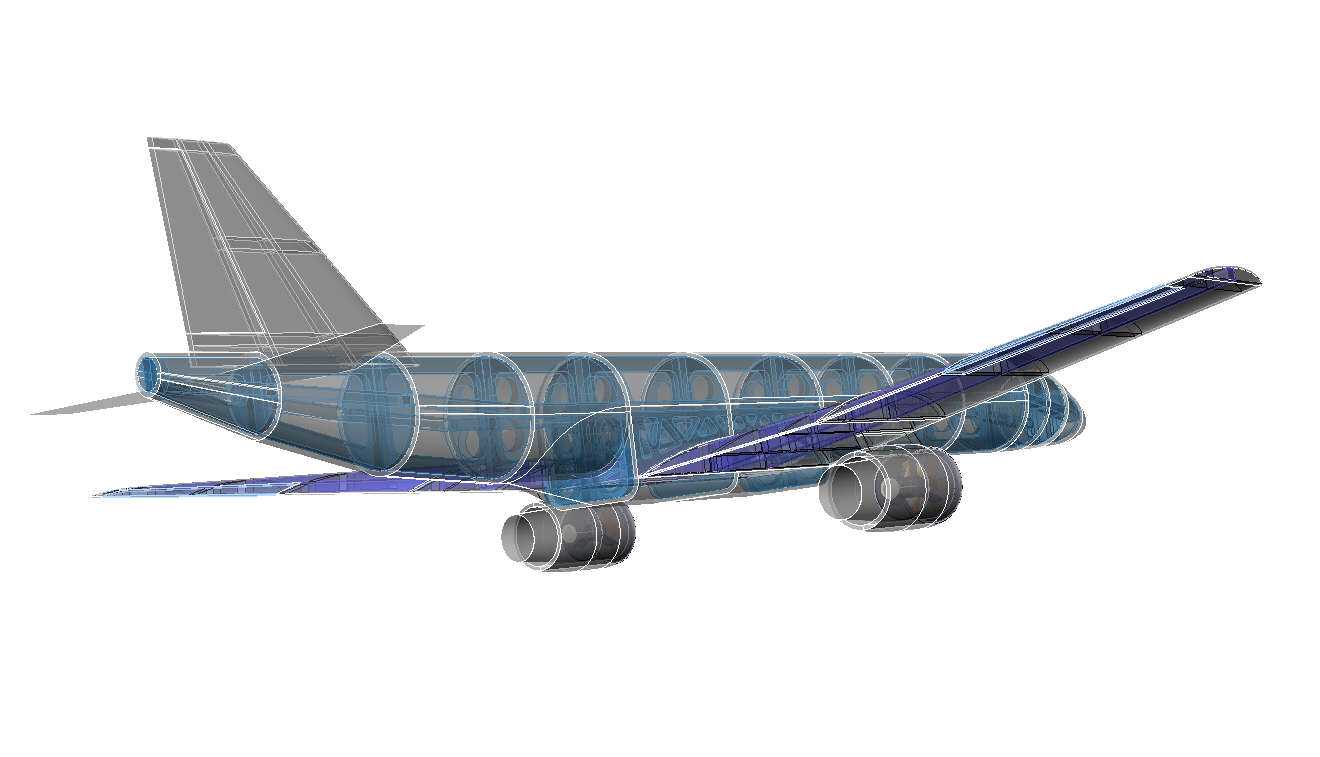

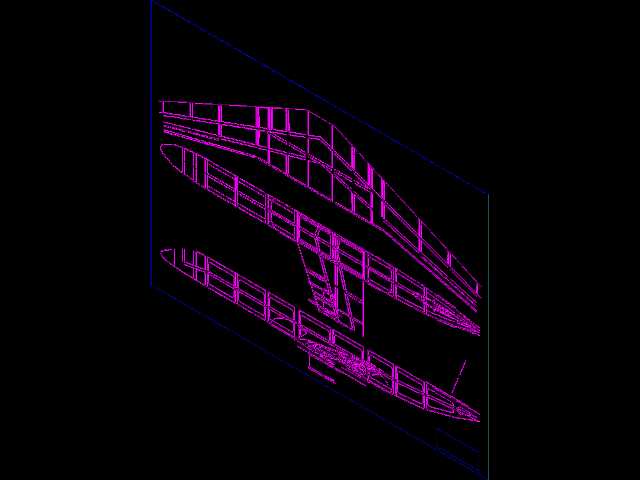

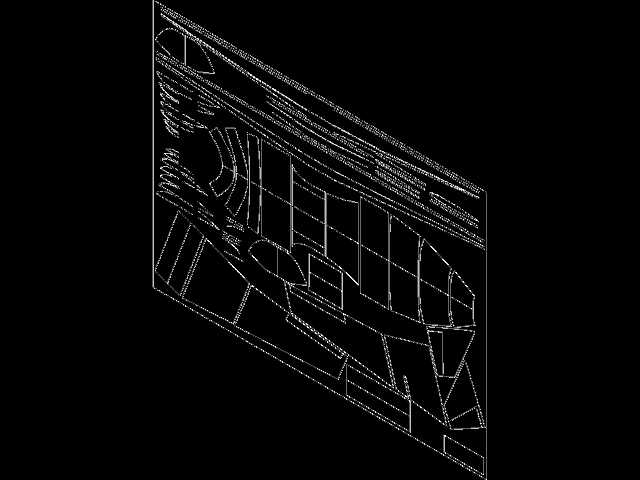

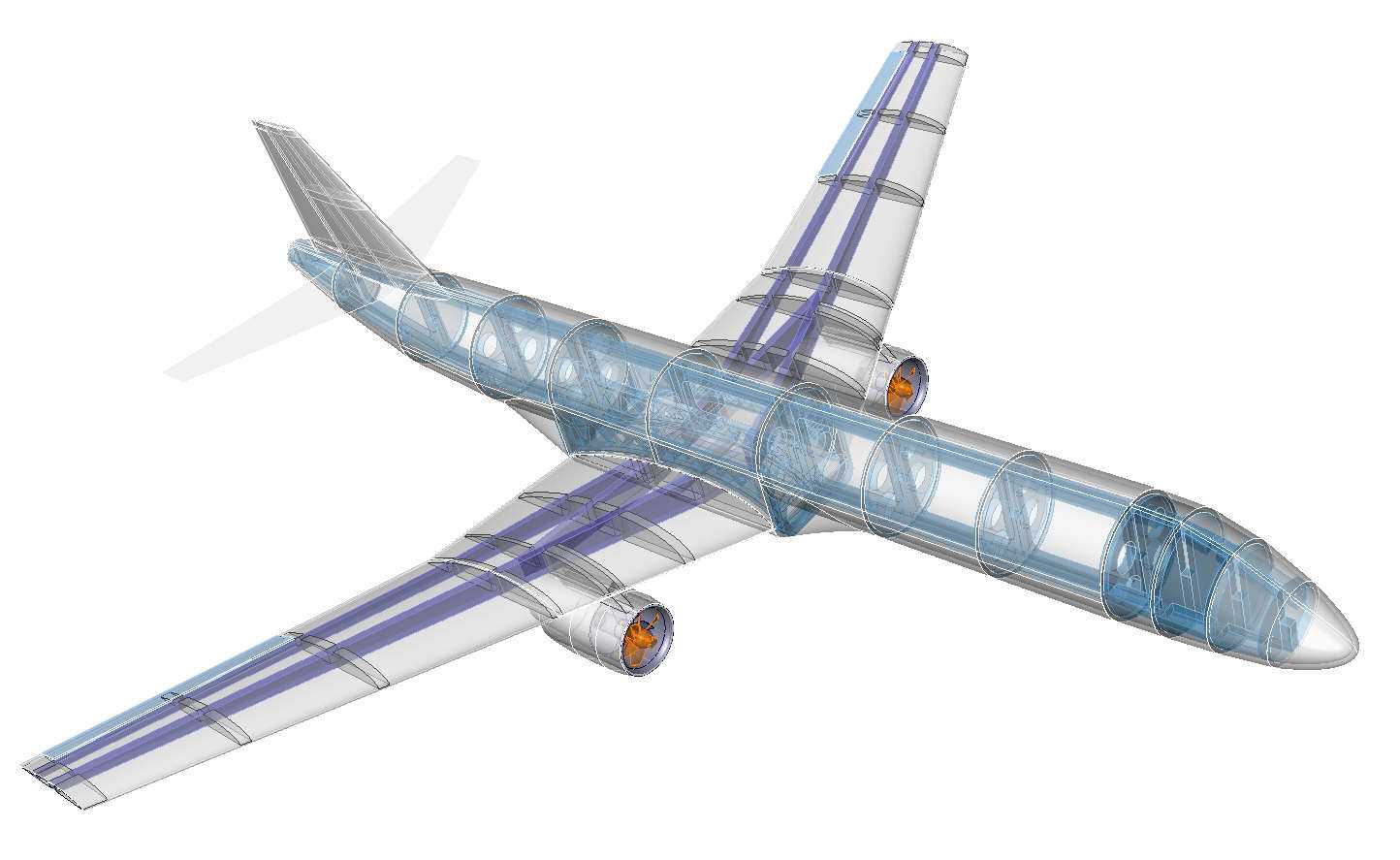

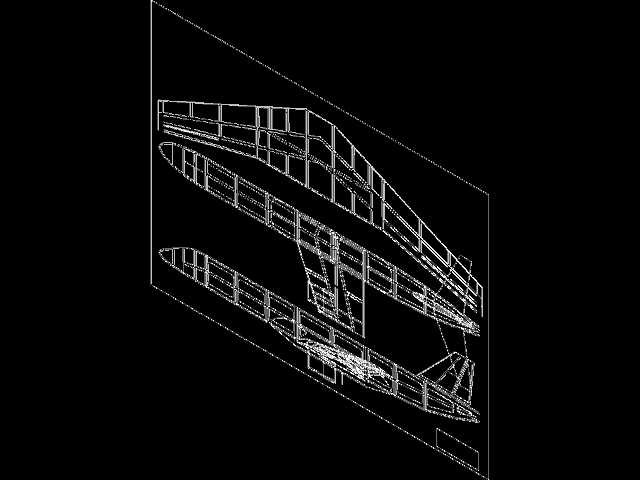

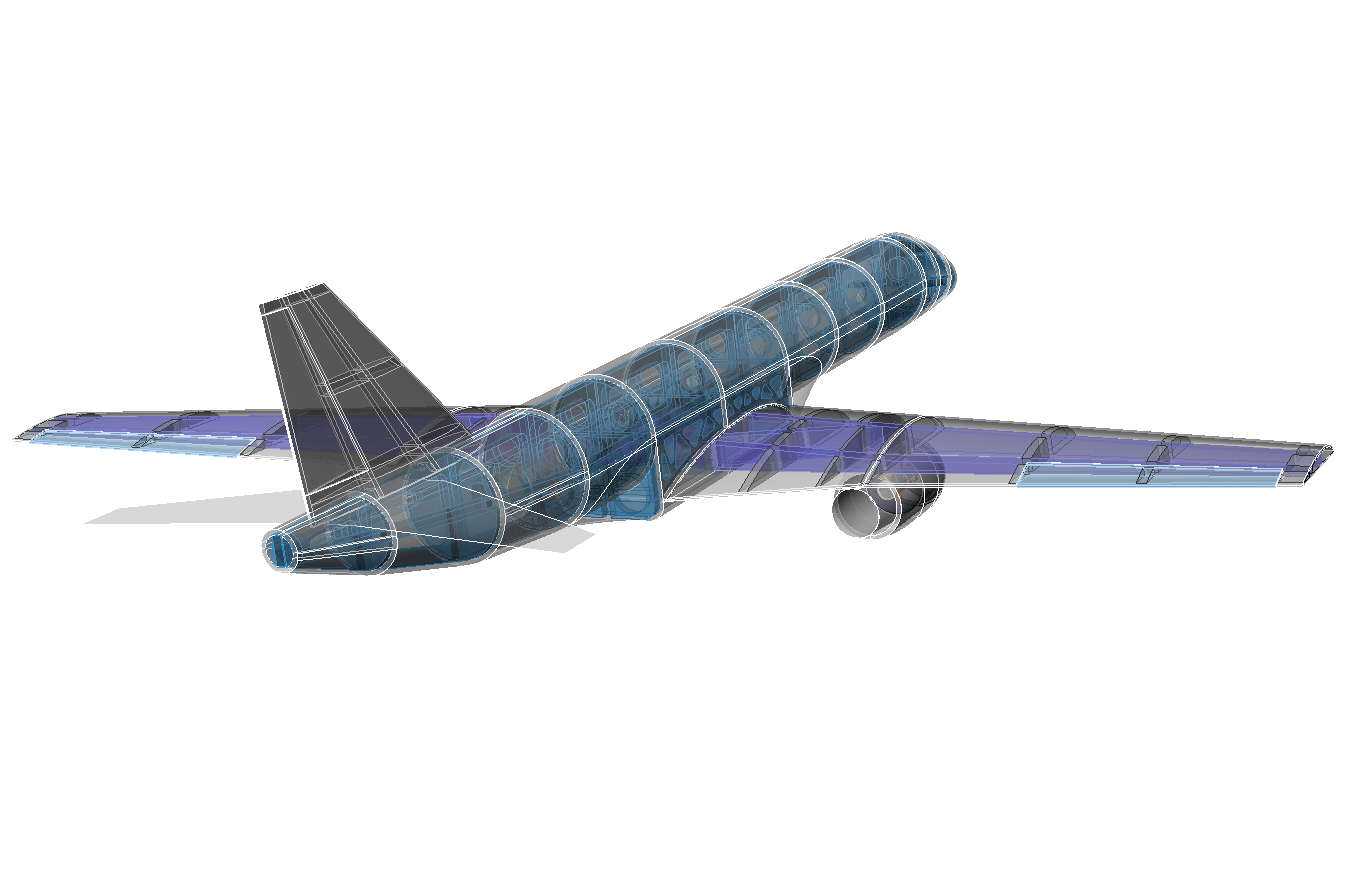

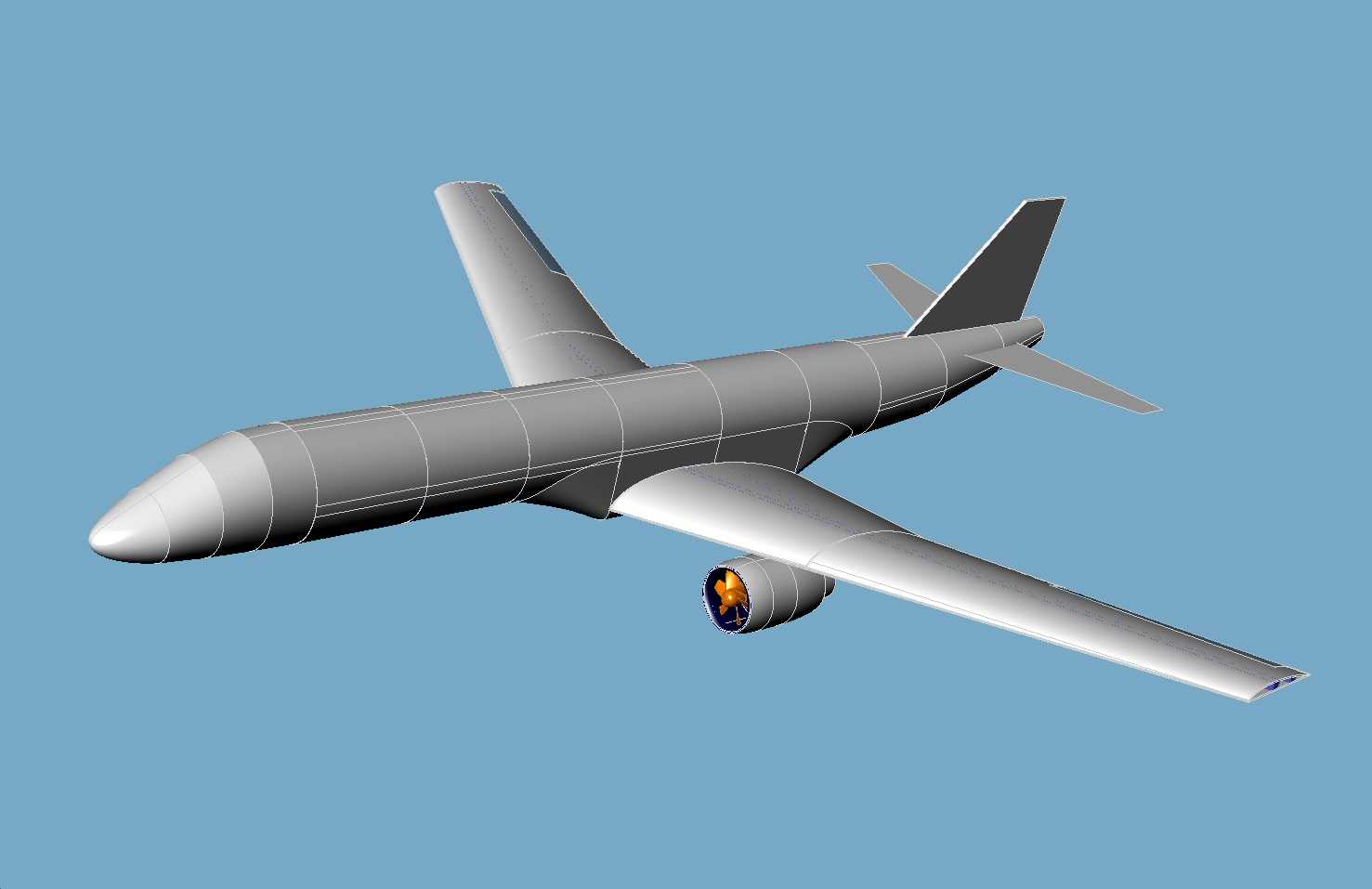

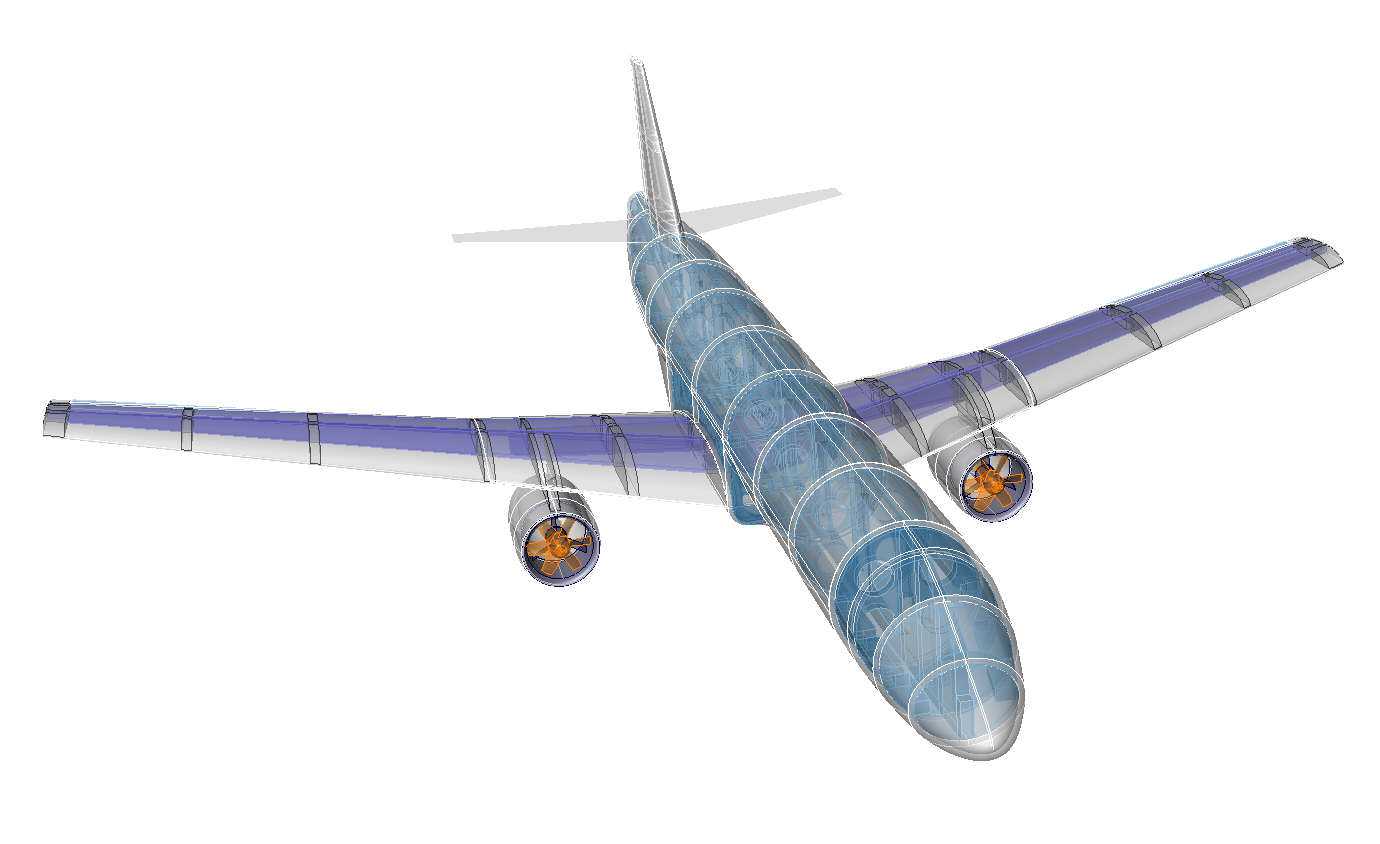

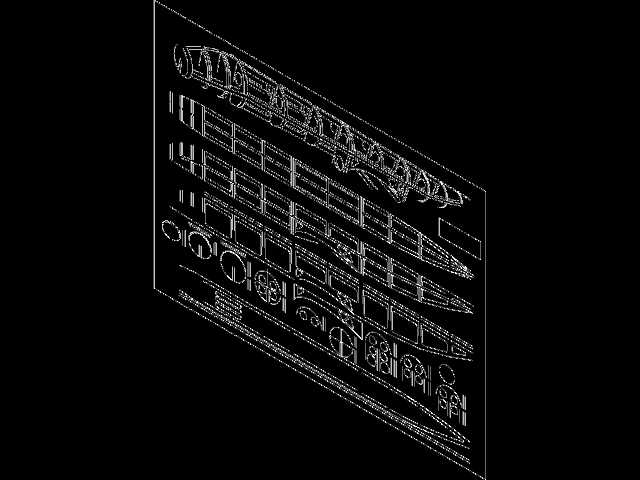

该设计针对小型遥控喷气航模的落地需求展开，适配双GWS-55导管风机的动力布局，整体采用低单翼常规民航客机气动构型，机身采用分段式流线曲面设计，从机头雷达罩段到机尾锥段全程做曲面顺滑过渡，尽可能降低亚音速飞行状态下的压差阻力，同时兼顾泡沫材质切割、热成型的加工可行性，避免出现过小曲率半径的曲面导致加工时出现材料断裂或者形变超差的问题。机翼采用根梢比渐变的梯形翼设计，翼型选取适合低速大升力的平凸翼型，机翼安装位置经过重心配平测算，预留了舵机安装槽、连杆走线路径的空间，机翼与机身的对接处设计了卡扣式安装结构，无需额外粘接即可完成快速拆装，方便日常外场携带与故障部件更换。尾翼组采用常规垂尾加平尾的布局，垂尾后缘预留方向舵转动间隙，平尾设置在垂尾根部下方，避开发动机尾喷流的直接冲刷区域，同时保证俯仰操纵的力矩足够，在小油门低速飞行状态下仍能保持足够的操纵响应灵敏度。动力舱采用翼下吊挂式设计，吊舱外形做了流线修型，与机翼下表面的衔接处做了圆角过渡，减少干扰阻力，吊舱内部尺寸完全匹配GWS-55导管风机的安装边界，预留了电池走线、电调放置的空间，同时设计了可拆卸的舱盖结构，方便动力设备的检修与更换。起落架部分预留了前三点式起落架的安装位，前起落架设置在机头段下方，主起落架布置在机翼根部承力结构处，对应位置的机身内部做了局部加厚处理，能够承受降落时的冲击载荷，避免泡沫材质出现开裂。整体设计目前处于未完成状态，后续还需要对各操纵面的偏转角度、重心配平位置、动力系统推力线角度做进一步的仿真验证与实飞调试，当前的曲面模型已经完成了主要气动外形的构建，能够直接导入加工设备生成泡沫切割路径，也可作为航模爱好者改装同类构型固定翼航模的结构参考，在航模研发、青少年航空科普教具制作、小型无人机验证平台改装等场景都具备实际参考价值，设计过程中充分考虑了泡沫材质的加工特性，所有曲面的拔模角度、壁厚都符合热丝切割、手工打磨的工艺要求，不需要额外做复杂的工装即可完成原型机的制作。
