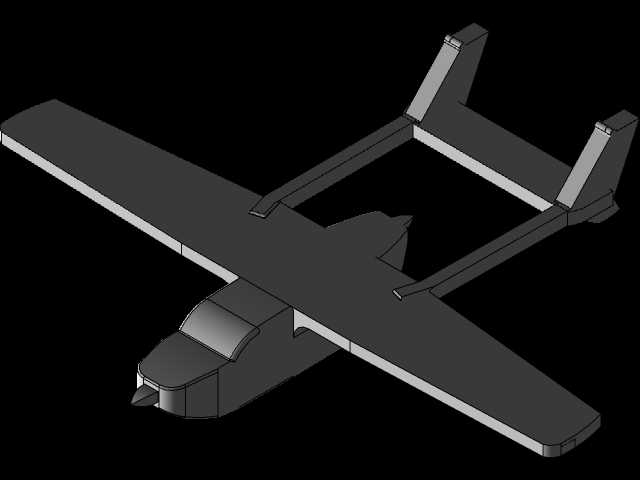

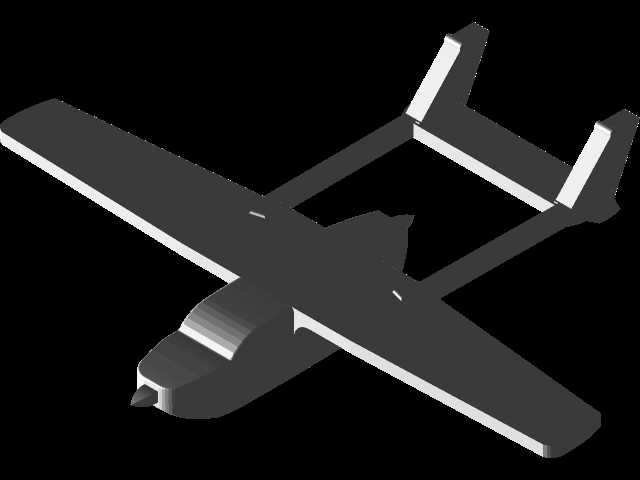

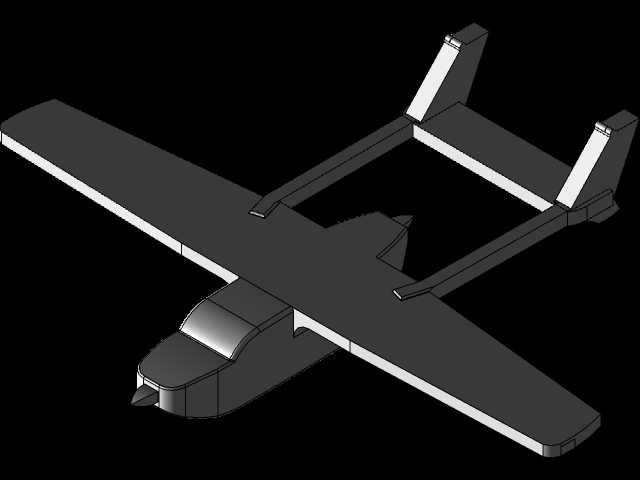

塞斯纳双尾撑轻型通航飞机结构造型

这款双尾撑布局的固定翼飞行器造型，在通航作业、航模制作以及3D打印创客领域都有很明确的落地场景。从实际用途来看，这类构型的轻型飞机原本多用于短距起降的通勤、小范围航测、农林巡查作业，双尾撑的设计能让尾翼避开主机翼的下洗气流，在低速飞行时获得更稳定的操纵效率，同时尾撑之间的开放空间也方便搭载小型作业载荷，不需要额外设计复杂的机身整流结构来避让设备。做结构设计的时候，首先要考虑的是机翼与机身、尾撑的连接刚度，主机翼采用相对厚度较大的翼型，一方面是低速下升力系数足够，不需要过高的起飞滑跑速度，另一方面较厚的翼段内部可以预留航电设备、动力电池或者燃油箱的安装空间，翼根处做了平滑的整流过渡，减少飞行过程中的干扰阻力。尾撑杆从机翼后缘位置向后延伸，直接连接双垂尾与平尾，这种布局省去了传统单机身尾段的长结构传力路径，能在保证尾翼操纵力矩足够的前提下，降低整体结构重量，两个垂尾分别布置在尾撑末端，航向稳定性比单垂尾布局更好，侧风起降时的操纵容错率更高。外形尺寸上，主机翼展长与机身长度的比例控制在适合低速飞行的区间，机翼前缘没有设置复杂的增升装置，靠翼型本身的低速特性满足起降要求，机身头部预留了动力系统的安装空间，可以适配活塞螺旋桨或者电动动力组，安装边界上要注意螺旋桨旋转平面与机头的间隙，避免振动过程中出现干涉，尾翼的舵面偏转角度预留了足够的余量，能满足大迎角飞行时的操纵需求。针对3D打印的使用场景，机翼部分做了适当的加厚处理，打印时不需要额外添加过多支撑就能保证翼型的成型精度，各个部件的连接位置预留了定位止口，组装时不需要复杂的工装就能完成对齐粘接，对于航模爱好者来说，这种结构的后期维护也更方便，尾撑或者机翼出现小的损坏时可以单独更换部件，不需要整体报废。在做结构校核的时候，要重点关注尾撑杆与机翼、尾翼连接点的应力集中情况，飞行过程中尾翼受到的气动载荷会通过尾撑传递到机翼主承力结构上，连接位置做了圆角过渡，避免长期交变载荷下出现结构疲劳。机身下部的轮廓做了收窄处理，既减少了飞行阻力，也能保证起降时起落架有足够的安装空间，不会出现擦尾的情况。
