飞机襟翼中肋承力结构件设计

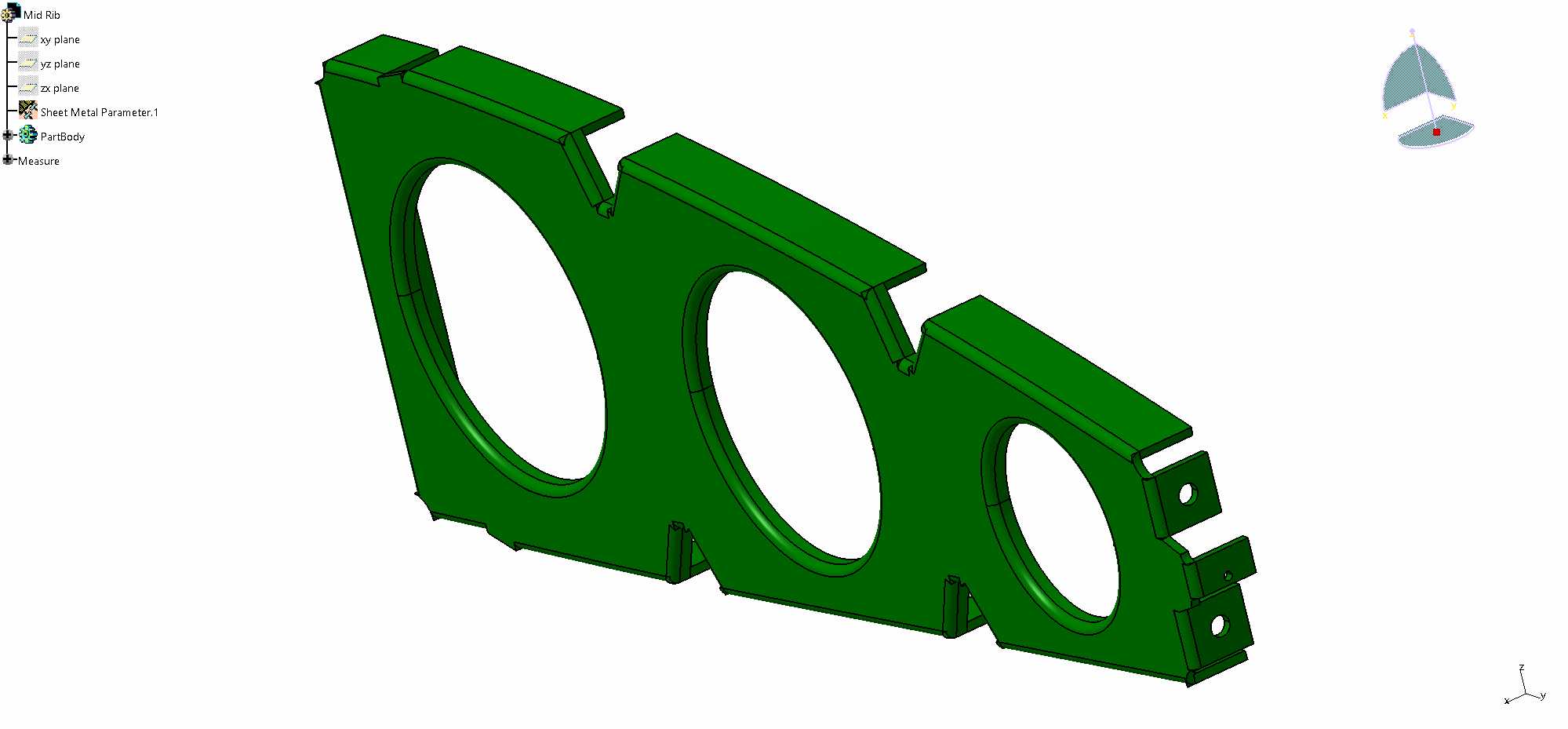

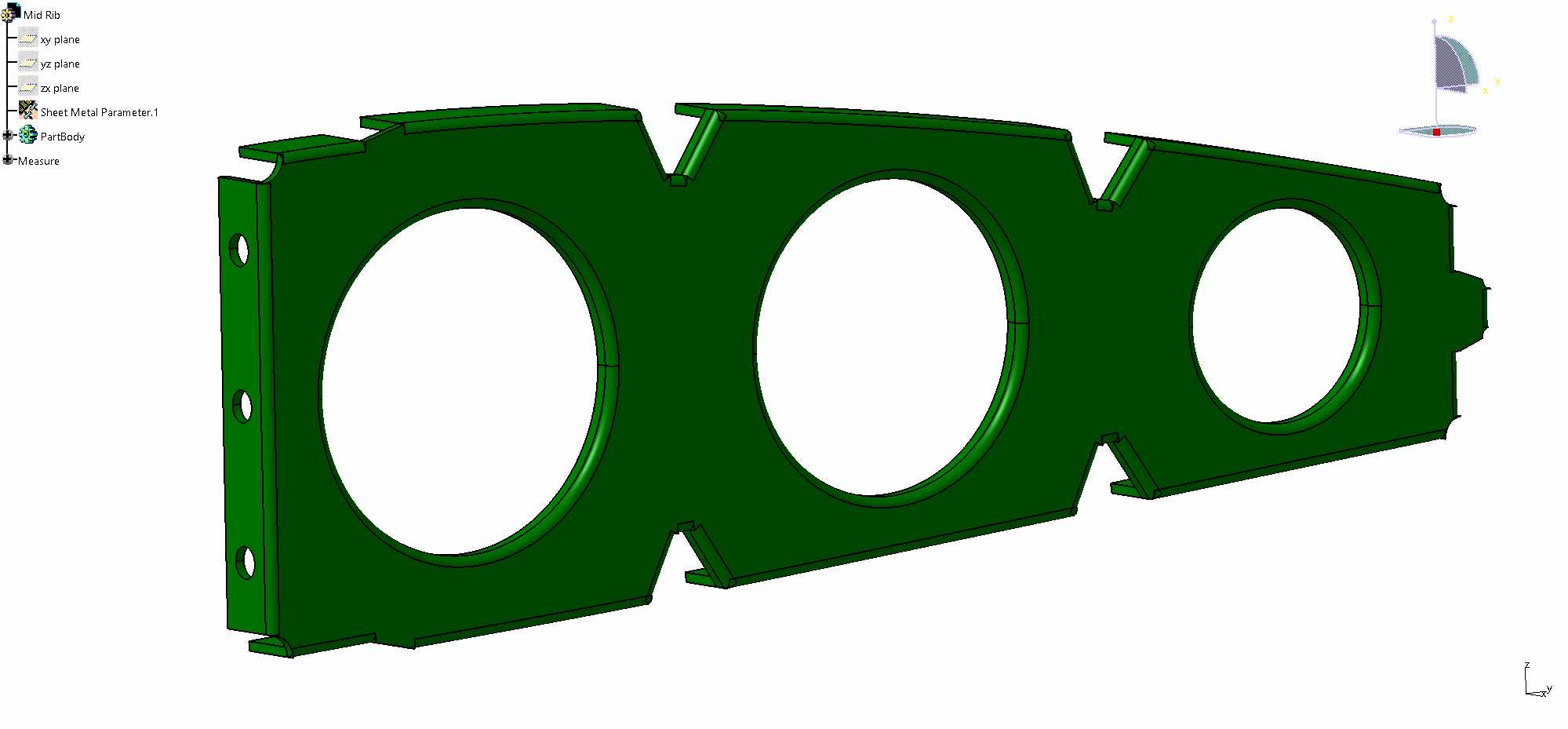

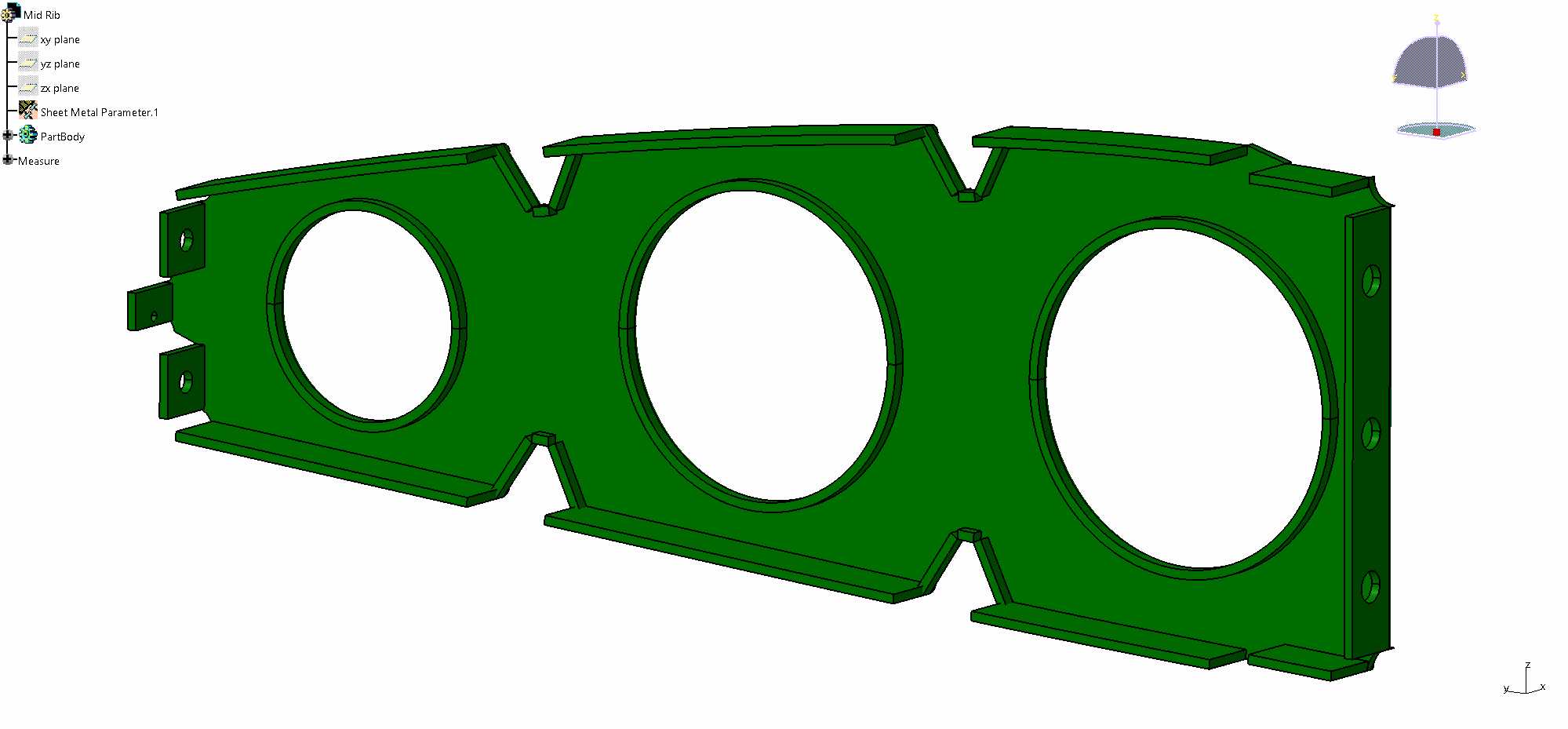

该构件为飞机机翼内部的中肋承力部件，主要布置于机翼盒段的中部区域，承担翼面气动载荷传递、蒙皮外形支撑、翼内系统安装定位的核心作用，是机翼结构中维持翼型精度、分散集中载荷的关键组成部分。在实际飞行工况下，机翼上下蒙皮承受的气动压差会通过长桁传递至该肋结构，再由肋的侧边连接结构将载荷分散传导至翼梁腹板，避免局部应力集中引发的结构变形或疲劳损伤。从结构设计逻辑来看，该肋采用整体框式布局，三个大小渐变的圆形开孔并非减重设计的随意取舍，而是经过载荷路径优化后的结果：大尺寸开孔对应翼肋受力较小的中心区域，在保证结构扭转刚度、抗弯截面模量满足设计要求的前提下，尽可能去除冗余材料，降低构件自身重量，匹配航空结构轻量化的核心设计要求；侧边均匀布置的通孔为紧固件安装位，用于实现与翼梁、长桁、蒙皮的铆接或螺接固定，孔位的同轴度、边距公差均严格匹配航空装配的工艺要求，避免安装时出现应力集中点。构件边缘的凹凸卡槽结构用于卡接翼内的长桁型材，无需额外定位工装即可实现肋与长桁的预定位，提升翼盒装配的效率，同时卡槽的翻边结构能够提升肋边缘的局部刚度，避免在铆接过程中出现边缘失稳变形。从安装边界来看，该肋的外缘型面完全贴合对应位置的机翼蒙皮内形，安装后可作为蒙皮铆接的内部支撑，保证铆接后翼面的外形精度，满足气动外形的公差要求；构件整体厚度根据不同区域的受力大小做差异化设计，载荷传递路径上的连接区域厚度更大，非受力区域适当减薄，在重量控制与结构强度之间取得最优平衡。在实际应用场景中，这类翼中肋不仅承担结构传力作用，还可作为翼内燃油管路、电缆线束、操纵拉杆的安装支撑座，部分开孔区域可预留系统附件的安装点位，无需在翼内额外焊接或铆接安装支架，进一步减少翼盒的整体零件数量，降低装配复杂度。设计过程中需充分考虑构件的工艺成型性，这类肋通常采用航空铝合金板材经数控铣切加工成型，或采用钣金冲压结合局部机加工的工艺制造，结构上避免出现过小的内圆角、过大的厚度突变，防止加工过程中出现变形或应力残留，同时所有的棱边均做倒角处理，避免装配过程中划伤操作人员或损坏相邻的系统管路、线缆。
