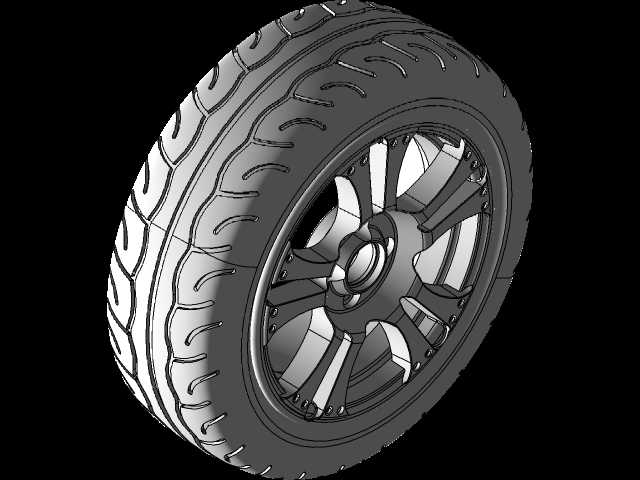

丁苯橡胶白胶乘用车轮胎带轮毂结构

日常做底盘行走部件建模时，轮胎总成是绕不开的核心部件，这次完成的丁苯橡胶白胶轮胎搭配多辐条铝合金轮毂的结构，首先要兼顾民用乘用车的日常行驶场景，覆盖城市铺装路面、轻度非铺装路面的使用需求，轮胎部分采用丁苯橡胶材质的设定，本身就是兼顾耐磨性能与低温抗裂性的常用选型，胎面的曲线排水沟设计，不是随意勾勒的装饰线条，每一道沟槽的走向、深度、宽度都对应不同路面积水情况下的排水效率，避免高速行驶时的水滑风险，胎侧的加厚圆弧过渡，是为了缓冲路边剐蹭、路面颠簸带来的侧向冲击力，降低胎壁鼓包的概率。配套的多辐条轮毂，辐条的分布角度、截面厚度都做了等强度校核，既保证轮辋承受径向载荷、侧向转弯载荷时的结构强度，也预留了刹车卡钳的安装空间，不会出现轮毂转动时与制动部件干涉的问题，轮毂中心的定位孔、螺栓孔分布圆尺寸，严格对应常规家用乘用车的安装边界，中心孔的倒角设计方便装配时快速对位，螺栓孔的沉台结构可以让固定螺栓的压紧面完全贴合，避免行驶过程中螺栓松动。建模过程中没有做过度的简化，胎面的细小防滑细纹、胎侧的模压标识位、轮毂辐条背面的减重凹槽、轮辋与轮胎接触的密封止口都做了完整还原，这些细节在做整车装配干涉检查、运动仿真时非常关键，比如轮胎跳动到上极限位置时，胎肩与轮拱内衬的间隙校核，转向打到最大角度时胎侧与转向拉杆的间隙验证，都需要精准的轮胎外轮廓数据才能完成。轮胎与轮毂的配合面做了过盈配合的尺寸预留，对应实际装配时的胎压密封需求，轮辋边缘的凸缘结构刚好卡住轮胎的胎圈位置，保证充气后轮胎不会与轮辋发生相对滑动，不管是做结构受力分析，还是做整车渲染展示，这套模型都能直接复用，不需要再额外补全配合面的细节，对于做底盘设计、配件选型的从业者来说，完整的装配结构也能直接用来参考同规格产品的尺寸边界，减少前期测绘的工作量。
