电火花加工设备用多工位接线固定线夹

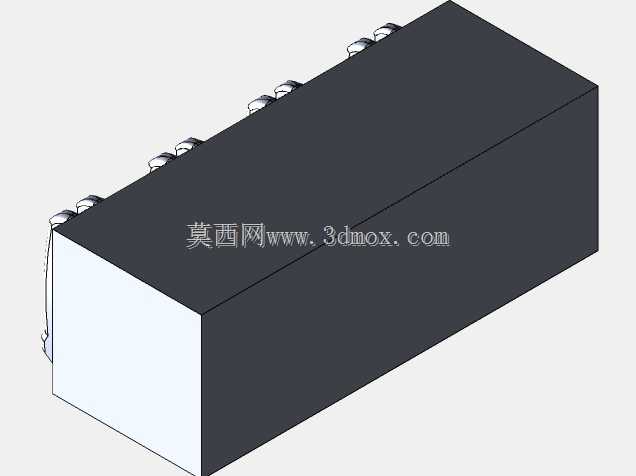

　　这类线夹主要应用在电火花加工电子设备的内部布线场景，电火花加工设备运行时存在高频脉冲电流，内部线束如果排布杂乱，不仅会干扰脉冲信号的稳定传输，还可能因为线束晃动触碰电极组件引发短路故障，线夹的核心作用就是将设备内的控制信号线、脉冲传输线、动力供电线按布线走向逐段固定，避免线束移位、互相缠绕，同时规整走线路径，方便后期设备维护时的线路排查。从结构设计来看，这款线夹采用长方体基座搭配多组并排压线卡位的结构，基座部分做了平整的安装面，可通过粘接或者螺丝锁附的方式固定在设备内壁的绝缘安装板上，每个压线卡位都做了圆弧过渡的压线口，不会刮伤线束外层的绝缘护套，多卡位的设计可以同时固定多根不同线径的线束，适配电火花设备内部不同规格线路的固定需求。

　　设计过程中首先考虑的是安装边界的适配性，线夹整体的长宽高尺寸控制在紧凑范围内，不会占用电火花设备内部过多的安装空间，基座的安装孔位间距匹配常规电气安装板的通用孔距，不需要额外做安装位的定制加工，就能直接适配现有电火花设备的内部安装点位。压线卡位的开口尺寸做了梯度设计，可覆盖设备内常用的0.5平方到2.5平方线径的线束固定，卡位的夹持力度经过校核，既可以牢牢固定线束避免受设备振动影响出现松脱，又不会因为夹持力过大压破线束绝缘层，影响线路的绝缘性能。实际使用时，布线作业人员可以按照设备内部的走线规划，将对应走向的线束依次卡入线夹的卡位中，再将线夹基座固定在预设的安装位置，就能完成该段线束的规整固定，相比传统的扎带固定方式，

　　这种多卡位线夹可以重复拆装，后期调整线路走向时不需要剪断更换扎带，能有效降低设备维护的耗材成本，同时规整的布线也能提升设备内部的散热效率，避免线束扎堆堆积影响电气元件的散热效果。线夹的边角都做了倒钝处理，没有尖锐的棱角，安装作业时不会划伤操作人员的手部，也不会划破相邻的线束护套，整体结构没有多余的复杂特征，建模时特征清晰，可直接用于后续的开模生产或者3D打印打样验证，适配小批量设备组装的配件需求。
