消防栓管线用三通法兰连接截止阀

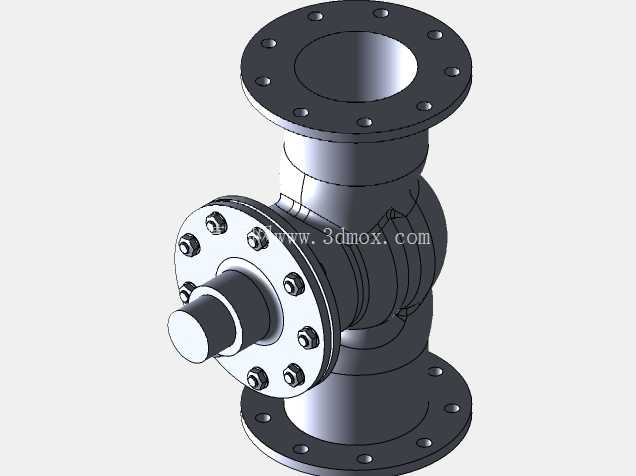

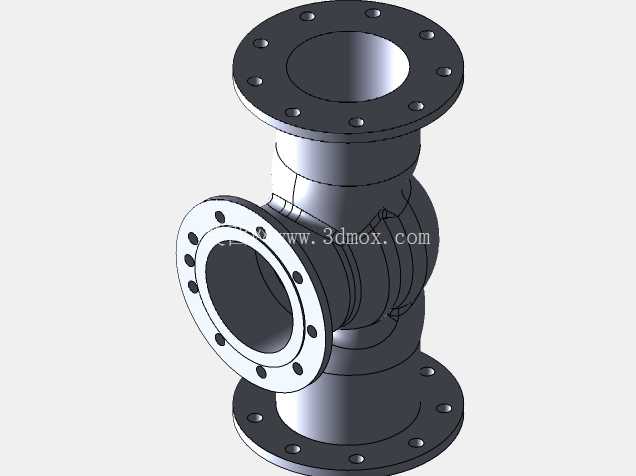

　　在建筑室内消防供水系统的管线排布中，这类三通结构的法兰阀门是核心的管路控制部件，主要承担消防栓供水支路的通断调节、流向切换功能，区别于普通民用供水阀门，其结构强度、密封可靠性都要满足消防工况下的承压要求，避免火情出现时管路失效影响供水。从结构设计来看，该阀门采用三法兰对接结构，上下两个同轴法兰用于串接在垂直布设的消防供水主立管上，侧出的带阀杆法兰端用于连接水平走向的消防栓支管，这种一体式三通阀体结构省去了管路中额外加装三通接头的工序，减少了管路的密封连接点，直接降低了管网的泄漏风险点。

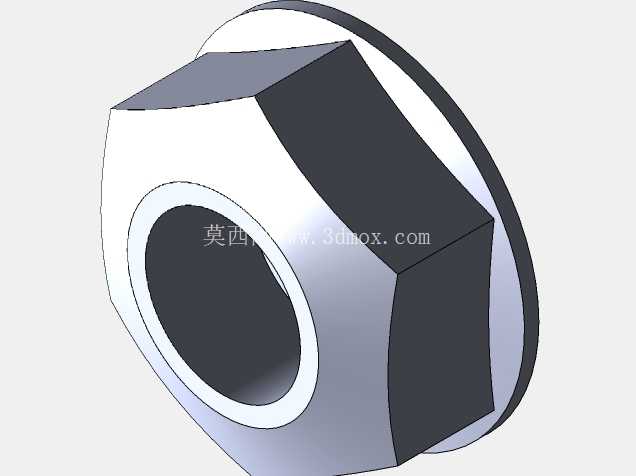

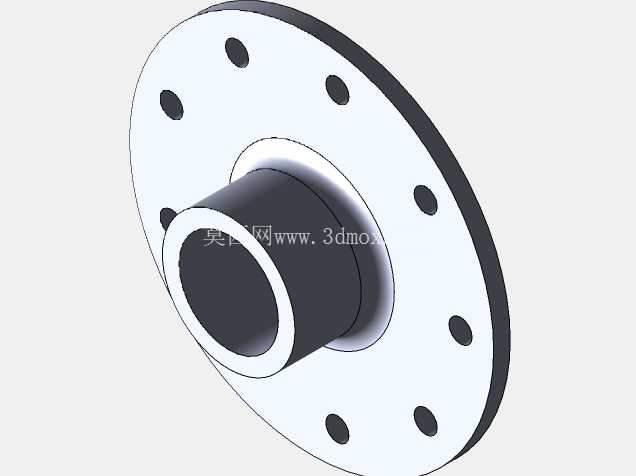

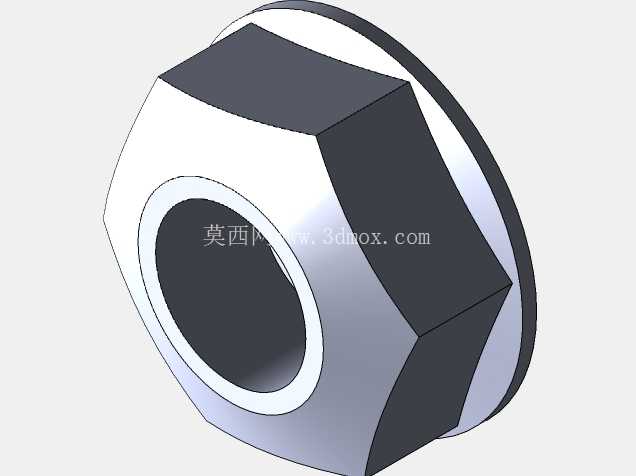

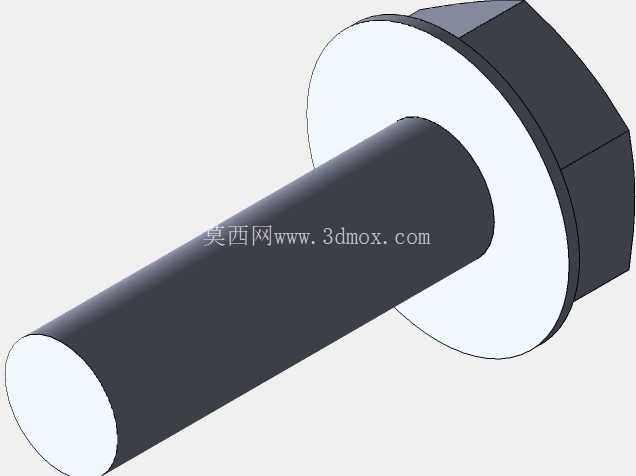

　　阀体的流道采用等径圆弧过渡设计，没有直角弯折结构，能够降低消防供水时的水头损失，保证消防栓出口的水压满足灭火作业的要求，避免流道突变造成的紊流、啸叫问题，长期通水也不容易在流道内部积留杂质造成卡堵。法兰连接端的螺栓孔采用均布设计，适配国标消防管路的法兰安装尺寸，现场安装时不需要额外加工转接件，直接与同压力等级的标准法兰对接即可，法兰密封面采用突面结构，搭配常规的橡胶石棉垫片就能满足1.6MPa公称压力下的密封要求，适配绝大多数民用建筑、工业厂房的室内消防管网压力等级。侧置的阀杆组件采用明杆结构设计，操作人员可以直观通过阀杆的伸出长度判断阀门的开启开度，在日常消防巡检、火情应急操作时能够快速确认阀门状态，避免误操作；阀杆与阀体的密封部位采用多级填料密封结构，即使长期处于常开状态，也不会出现沿阀杆的渗漏问题，填料压盖通过侧法兰上的均布螺栓压紧，后期维护时不需要整体拆卸阀门，只需要对称压紧压盖螺栓或者更换填料就能解决密封失效问题，大幅降低管网的后期维护成本。

　　从安装边界来看，该阀门的三个法兰端面的同轴度、垂直度公差控制在0.2mm以内，现场对接管路时不会出现法兰错位、螺栓无法穿装的问题，阀体的外部轮廓没有突出的尖锐结构，安装在管道井内时不会和周边的其他管线、支架发生干涉，阀杆的操作端预留了足够的扳手操作空间，即使在狭窄的管道井内也能完成阀门的启闭操作。在实际工况中，这类阀门长期处于全开状态，只有在管网检修、消防栓点位维护时才会进行启闭操作，因此设计时在阀瓣密封面采用了耐磨耐锈蚀的材质，即使长期浸泡在水中、很少动作，也不会出现阀瓣与阀座锈死无法开启的问题，保证应急状态下能够可靠动作。

　　不同于普通的两通截止阀，这种三通结构的阀门可以在单台阀门上实现主路通断、支路供水的双重控制，在多层建筑的消防立管分层布设时，每一层的消防栓支管处安装该类阀门，就可以在不影响其他楼层供水的情况下，单独关闭某一层的消防栓支路进行检修，大幅提升消防管网的可维护性。建模过程中对法兰螺栓孔的位置度、阀杆行程与阀瓣开度的对应关系、流道的壁厚均匀性都做了参数化处理，能够根据不同的管路通径、压力等级快速调整参数生成对应规格的模型，适配不同项目的消防管网设计需求，模型的装配约束完全按照实际装配关系设置，活动部件的运动行程符合真实阀门的操作逻辑，能够直接用于管路装配的干涉检查、施工模拟，也可以作为消防BIM建模的构件库素材使用。
