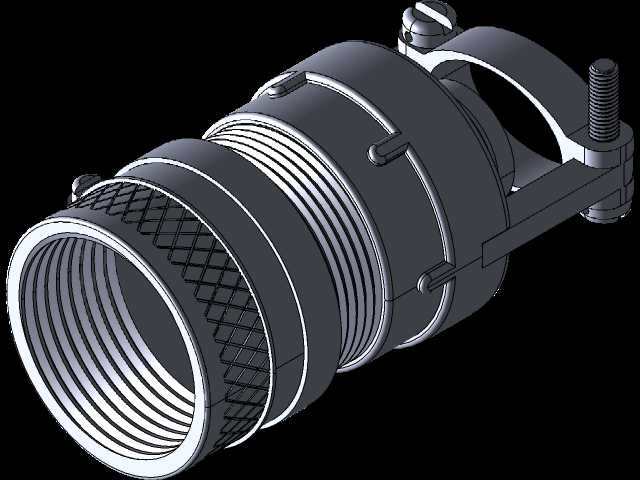

MS插头适配连接结构三维设计

这款适配结构主要面向工业电气连接场景，多用于设备控制柜内部线缆接驳、户外工业设备信号传输端的接头过渡，在机床电控回路、自动化产线传感线路、重型设备外接电源接口等场景中都能见到同类结构的应用，核心作用是实现不同规格MS系列插头的对接转换，同时为线缆端提供可靠的应力释放与防护，避免线缆拉扯导致的插针接触不良、线缆外皮破损等常见工程问题。从结构设计来看，主体采用阶梯式筒状构型，一端设置内螺纹接口，可直接与对应规格的MS插头外螺纹端旋合锁紧，接口内侧预留了密封件安装槽位，装配时可嵌入橡胶密封圈，实现对接面的防尘防水防护，满足工业现场多尘、有少量喷淋的使用环境要求。筒身中段设计有网纹滚花结构，无需借助扳手等工具，操作人员徒手即可完成旋紧操作，滚花纹路的齿深与齿距经过适配，既保证足够的握持摩擦力，又不会划伤操作人员手部，同时滚花段与相邻的光滑筒段之间做了圆角过渡，避免应力集中导致的结构开裂。筒身另一侧集成了线缆夹紧结构，采用抱箍式锁紧设计，通过侧面的螺栓调节抱箍的夹紧直径，可适配一定线径范围内的带屏蔽层工业线缆，夹紧后线缆屏蔽层可与金属结构本体可靠接触，实现电磁屏蔽的连续导通，降低工业现场强电磁干扰对信号传输的影响。设计过程中优先考虑了安装边界的兼容性，整体外径控制在常规MS接头安装预留空间范围内，相邻接头并排安装时不会出现结构干涉，轴向长度经过优化，在保证足够螺纹啮合长度与线缆夹持长度的前提下，尽可能压缩整体尺寸，减少对柜内安装空间的占用。抱箍的开合角度做了限位设计，松开螺栓时抱箍不会完全脱落，方便现场线缆穿装作业，螺栓端部做了倒角处理，对准螺纹孔时无需刻意调整即可顺利旋入，降低现场装配的操作难度。结构所有棱边都做了去毛刺处理，金属件表面可根据使用需求做镀镍或阳极氧化处理，提升耐腐蚀性能，适配沿海或者有腐蚀性气体的工业现场使用环境。内部通孔直径按照适配线缆的最大外径预留了足够的穿装间隙，线缆穿入时不会刮伤外皮，同时通孔与接口端保持较高的同轴度，保证插头对接时插针可以准确对位，不会出现插针弯折的问题。
