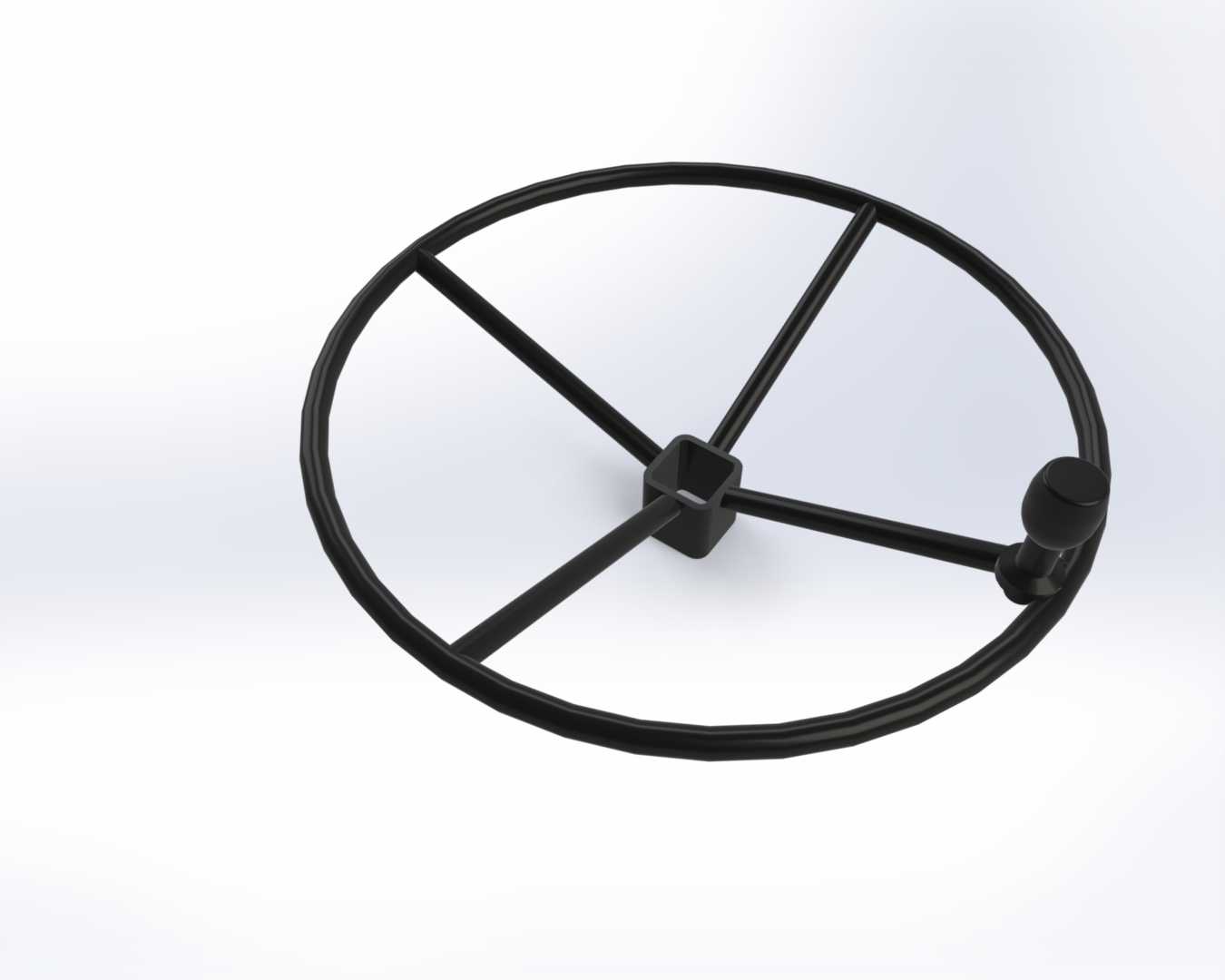

18英寸阀门操作手轮结构设计

这款18英寸规格的手轮主要适配大口径工业阀门的手动操作场景，在化工管路、市政给排水、油气输送场站的截断类、调节类阀门上应用广泛，日常操作中操作人员通过转动手轮输出扭矩，带动阀杆完成阀芯的升降或旋转动作，实现管路介质的通断、流量调节控制，相比小尺寸手轮，大直径轮圈能够在同等操作力下提供更大的扭矩输出，降低操作人员的劳动强度，尤其适合高压差、大口径阀门的启闭操作，无需额外加装助力装置即可完成常规工况下的操作需求。设计阶段首先考虑了操作的人机工程性，轮圈采用圆形截面的握持结构，表面做防滑处理适配带防护手套的操作场景，轮辐采用四辐对称布局，既保证了整体结构的刚性，又尽可能减少了材料用量，降低零件自重，中心的方孔连接结构直接与阀杆的方头配合，无需额外连接件即可传递扭矩，配合位置做了公差适配，既保证装配时的顺畅度，又能避免长期操作出现的配合间隙过大、打滑问题，轮缘一侧设置的可转动手柄，在需要微调阀门开度时，操作人员可握持小手柄快速转动手轮，提升微调操作的效率，不需要整圈握持大轮圈动作。从安装边界来看，18英寸的外径尺寸适配安装在操作面距离地面1.1-1.4米高度的阀门上，操作时人员站立即可完成整圈转动动作，不会出现操作空间干涉问题，中心方孔的尺寸适配常规大口径闸阀、截止阀的阀杆方头规格，安装时直接套入阀杆后加装端部固定垫片即可完成装配，不需要对原有阀门结构做额外改造。结构强度设计上，轮辐与轮圈、中心轮毂的连接位置做了圆弧过渡处理，避免应力集中导致的受力断裂问题，能够承受额定操作扭矩下的载荷，即使出现操作人员借助加力杆操作的极端情况，结构也不会出现塑性变形，长期户外使用场景下，结构的抗腐蚀、抗老化性能也能满足常规工业环境的使用要求，不会因为温湿度变化、介质腐蚀出现结构强度下降的问题。日常运维中，这类手轮不需要额外的润滑维护，转动手柄位置的小转轴做了自润滑设计，长期使用也不会出现卡滞问题，四辐对称的结构也方便操作人员从任意角度握持施力，不管是正面操作还是侧面操作都能找到合适的施力点，在阀门处于半开位置需要长期保持开度时，对称的轮辐结构也不会因为自重出现自行转动的问题，保证开度的稳定性。
