标准法兰安装式N转SMA射频转接接头

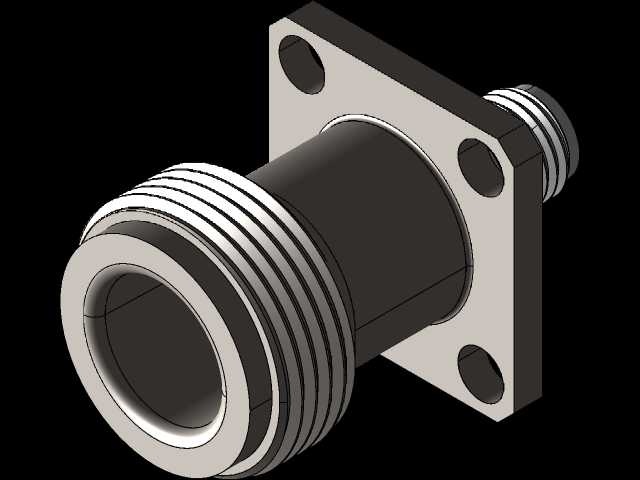

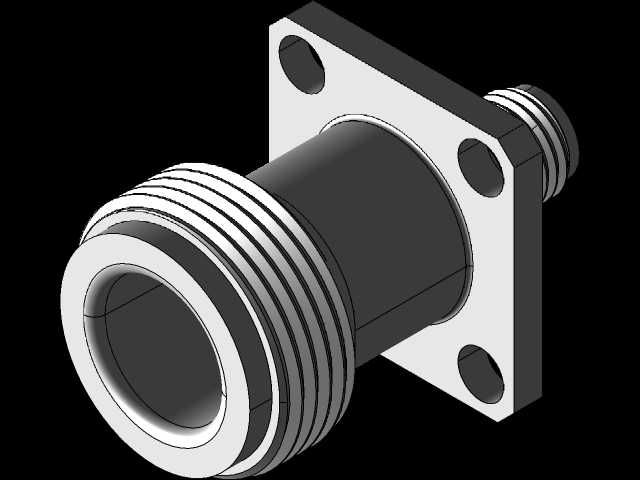

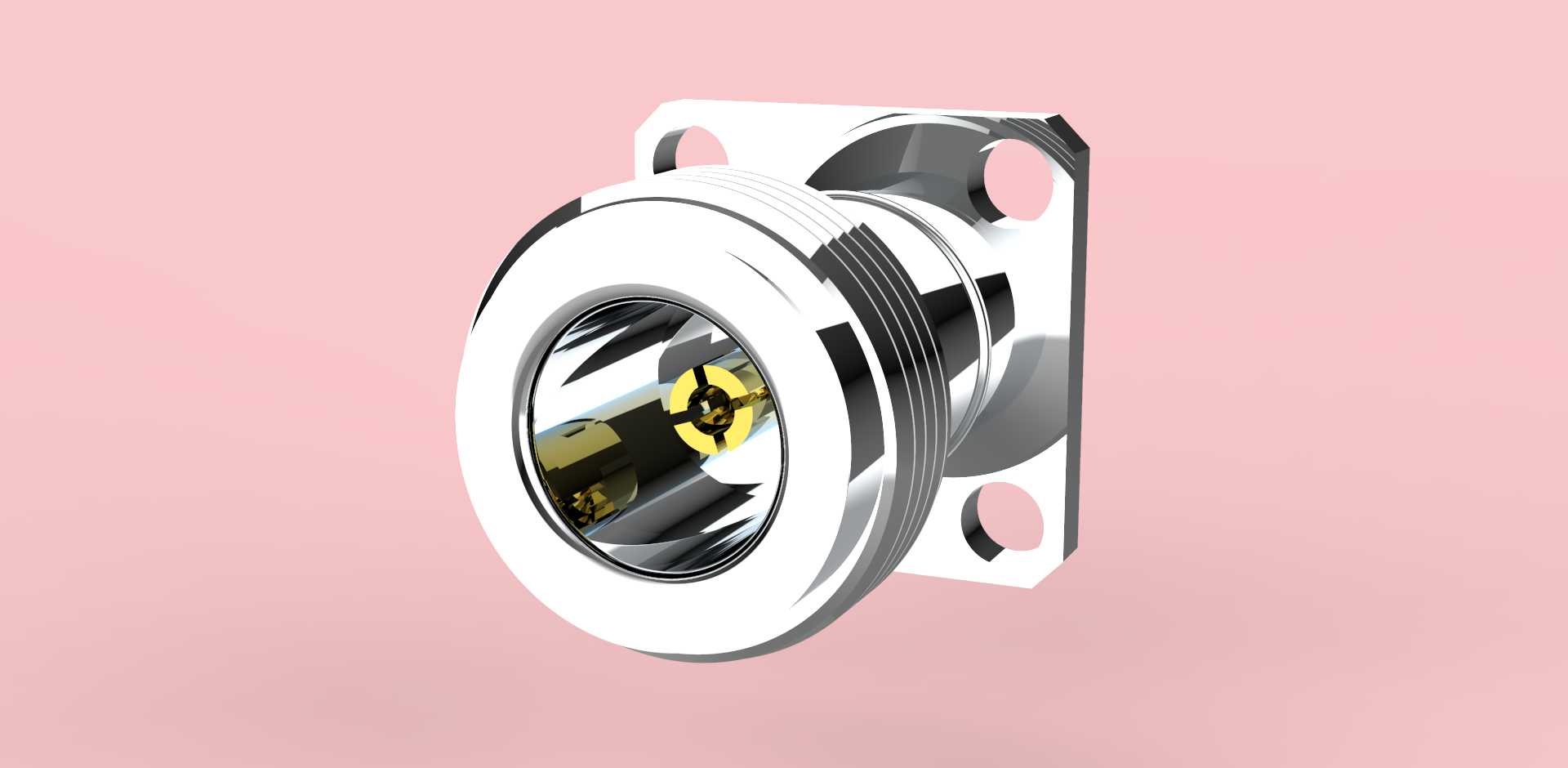

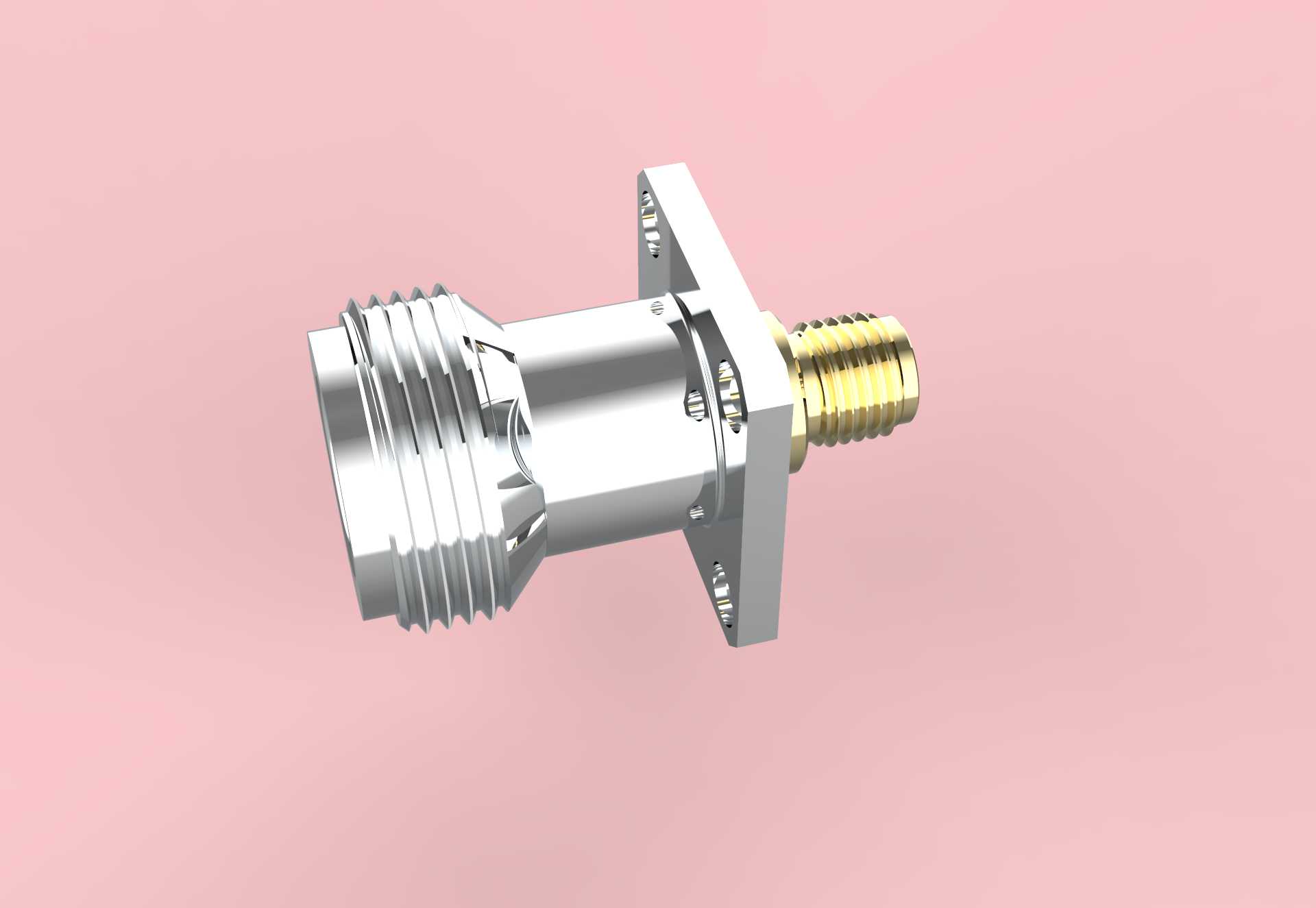

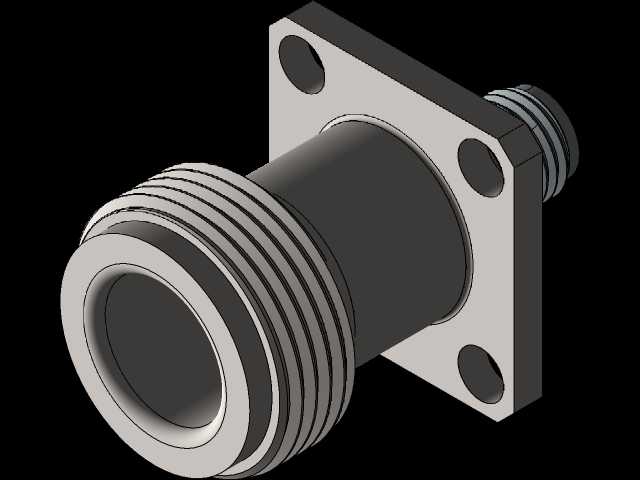

做射频链路搭建的时候，最容易出问题的往往不是核心的收发模块，反而是接口转接的位置——不同设备的射频接口制式不统一，要是转接件的尺寸公差没控制好，驻波比超标、信号插损过大的问题排查起来能耗掉大半天的调试时间，这款N到SMA的转接接头，就是针对这类跨制式射频连接场景做的标准化结构设计。从结构上看，它采用四孔法兰的安装形式，安装法兰盘的平面度控制在常规射频器件的通用公差范围内，四个安装孔的孔位完全匹配通讯机箱、射频面板、测试治具上的标准安装开孔尺寸，安装时可以直接通过螺丝将接头固定在面板开孔处，不需要额外做转接固定结构，法兰盘和腔体衔接的位置做了退刀结构，避免安装时面板和接头根部出现硬接触挤压，导致接头内导体偏移。接头的一端是标准N型公头接口，内导体的插针伸出长度、外导体的螺纹啮合尺寸完全符合通用射频接口的尺寸规范，和对应N型母座对接时，啮合行程刚好能保证内外导体的接触压力处于合理区间，既不会因为插接过深顶坏对端的内导体插孔，也不会因为啮合不足导致接触电阻过大、信号屏蔽失效。另一端的SMA接口同样遵循标准接口尺寸，接口端面的介质面和外导体端面的高度差控制在射频传输要求的公差带内，和SMA型连接器对接时能保证端面贴合紧密，减少信号在接口处的反射。整个接头的金属腔体采用一体化的切削结构，没有多余的拼接缝隙，能保证整个外导体的屏蔽连续性，减少高频信号传输时的信号泄漏，内部的绝缘支撑件位置经过反复调整，刚好卡在内外导体的应力平衡位置，既可以固定内导体的同轴度，避免内导体在多次插拔后出现偏心，也不会因为绝缘支撑的位置不合理导致传输阻抗出现突变。在实际选型使用时，这类接头常被用在射频测试设备的面板接口转接、通讯基站的射频单元内部接口转换、实验室射频测试链路的制式适配场景中，安装时只需要注意法兰盘和安装面板之间加装对应厚度的导电密封垫，就能同时实现固定、屏蔽、接地的多重作用，不需要额外做结构上的二次修改。建模过程中完全按照实际量产的接头尺寸做了全细节还原，包括外导体表面的滚花防滑结构、法兰安装孔的倒角、内导体接触端的导向锥面都做了准确复刻，不管是做设备整机的结构装配干涉检查，还是做射频链路的布局模拟，都可以直接调用这个模型完成装配验证，不需要再反复核对接口的安装边界尺寸。
