星型布局风冷航空活塞动力装置

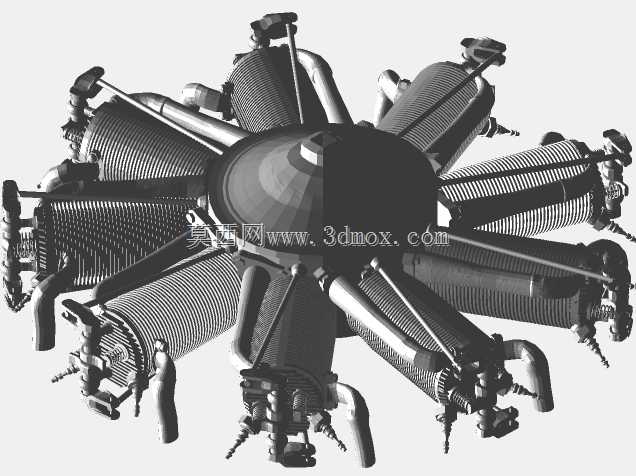

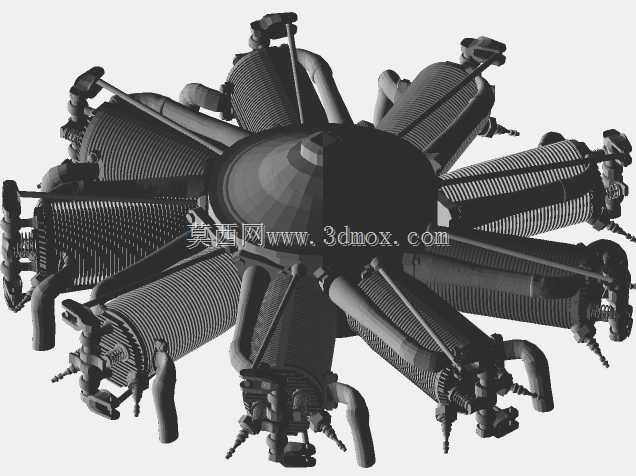

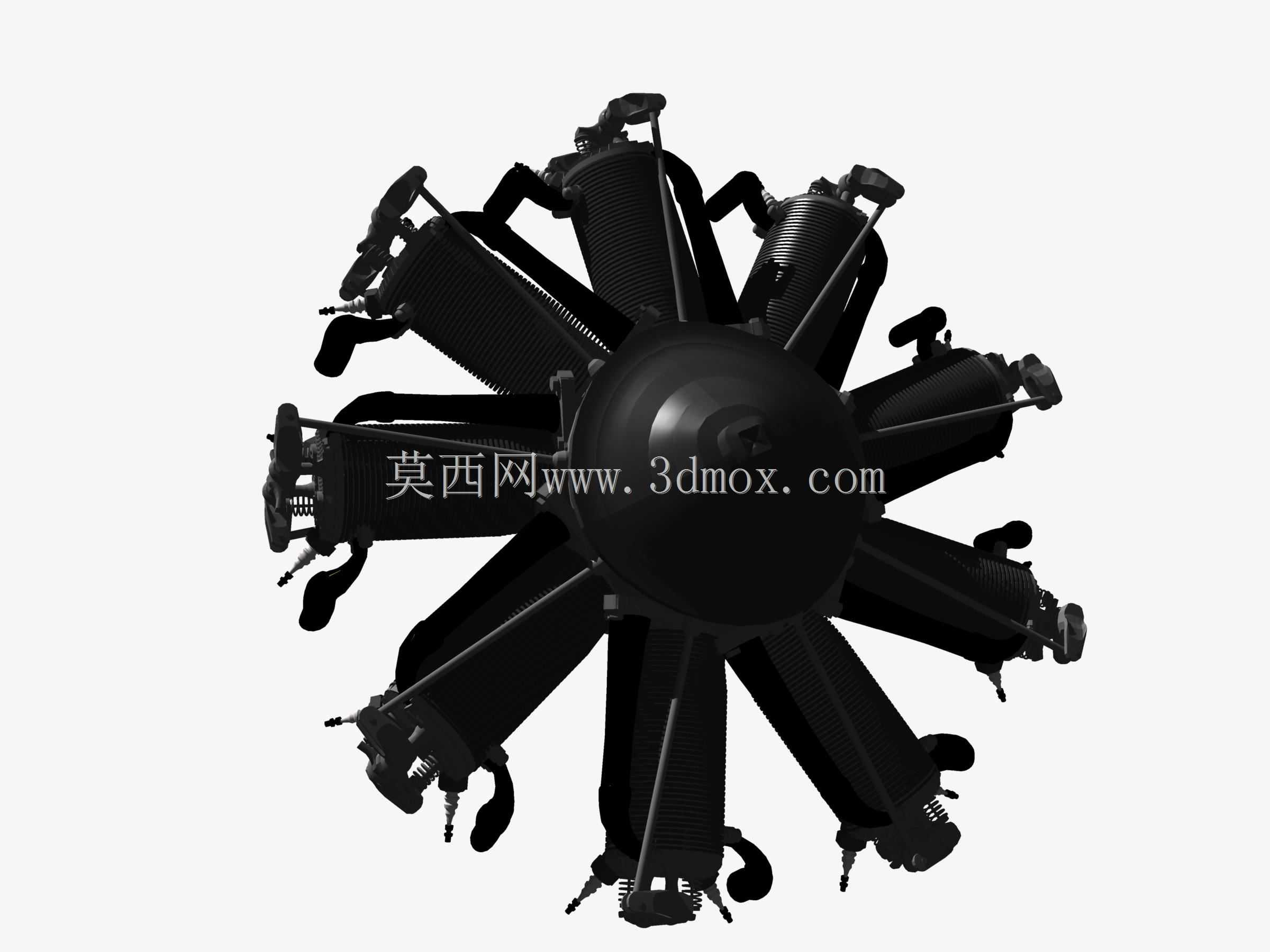

这类星型布局的活塞航空动力装置，早年广泛应用在单发螺旋桨通航飞机、初级教练机甚至早期战斗机上，和直列、V型航发相比，风冷结构省去了复杂的水冷管路、散热水箱与冷却液循环系统，整体自重更轻，在当年的材料与工艺条件下，能在紧凑的径向空间内布置多组气缸，单圈即可排布9个气缸，单位迎风面积下的功率输出密度更高，非常适合对自重、空间占用要求严苛的航空场景。从结构设计逻辑来看，所有气缸围绕中心曲轴箱呈放射状均匀分布，每根连杆直接铰接在中心曲轴的曲柄销上，曲轴长度比同缸数直列发动机短近60%，曲轴工作时的扭转刚度更强，高转速工况下的扭振幅度更小，能降低曲轴断裂的失效风险。风冷散热的设计思路完全适配早期航空器的飞行工况，气缸本体外侧直接布置密集的散热鳍片，飞行时的迎面气流可以直接扫过每一个气缸的外壁，不需要额外设置散热风扇，进一步降低了动力系统的附属结构重量，哪怕单个气缸出现故障，其余气缸依旧能维持基本动力输出，空中停车的概率远低于同功率等级的直列水冷航发。从安装边界来看，这类发动机的核心安装面位于中心曲轴箱后端，通过一圈均布的螺栓孔与飞机防火墙、机架承力结构连接，曲轴输出端直接对接螺旋桨安装法兰，径向尺寸虽然比同功率直列发动机大，但轴向长度极短，能有效缩短飞机机头的长度，优化整机的重心布局，让前三点式起落架的布置更灵活，减少地面滑跑时拿大顶的风险。气缸外侧的散热鳍片厚度、间距都经过气流场匹配设计，在200km/h级别的巡航速度下，迎面气流能在鳍片间隙形成稳定的紊流边界层，把气缸工作时的热量快速带走，哪怕夏季地面满油门试车，也不会出现局部过热导致的活塞卡滞问题。每一组气缸的进排气管路都沿径向向外延伸，排气口直接朝向气缸外侧，不需要布置复杂的排气汇合管路，高温排气可以直接排到机身外的气流中，不会对机身蒙皮造成持续烘烤。早年这类发动机的维护性也有明显优势，地勤人员不需要拆解大量外围附件，就能直接接触到每一个气缸的火花塞、气门机构，日常检查、更换故障零件的效率比直列水冷航发高很多，在条件简陋的前线机场，仅靠简单工具就能完成定检维护，非常适配早期通航与军用航空的实际使用需求。
