立式圆筒多接口真空腔体结构设计

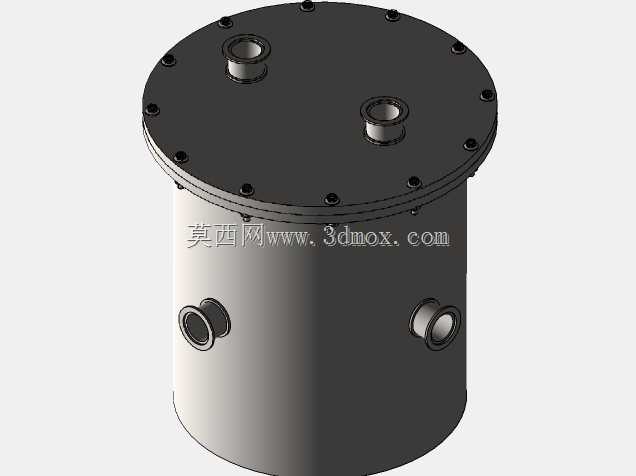

这款立式圆筒结构的真空腔体，是真空实验系统、小批量真空处理工艺中的核心承压部件，日常在材料脱泡、低气压环境模拟、真空浸渍、小型电子元器件真空封装等场景中承担低压环境载体的作用。从结构设计逻辑来看，整体采用等壁厚立式圆筒构型，底部做圆弧过渡封接，相比方形腔体可以更好地分散内外压差带来的结构应力，降低壁厚冗余量，同时减少腔体内的气流死角，避免抽气过程中出现局部气体滞留的问题。顶部采用法兰快开式盖板设计，盖板与筒体通过周向均布的紧固件实现密封压紧，密封面可适配O型橡胶圈或者金属密封环，根据不同的极限真空度要求灵活更换密封件，既满足频繁开启取放物料、试件的操作需求，也能保证密封界面的压力均匀性，避免局部密封失效导致的漏气问题。

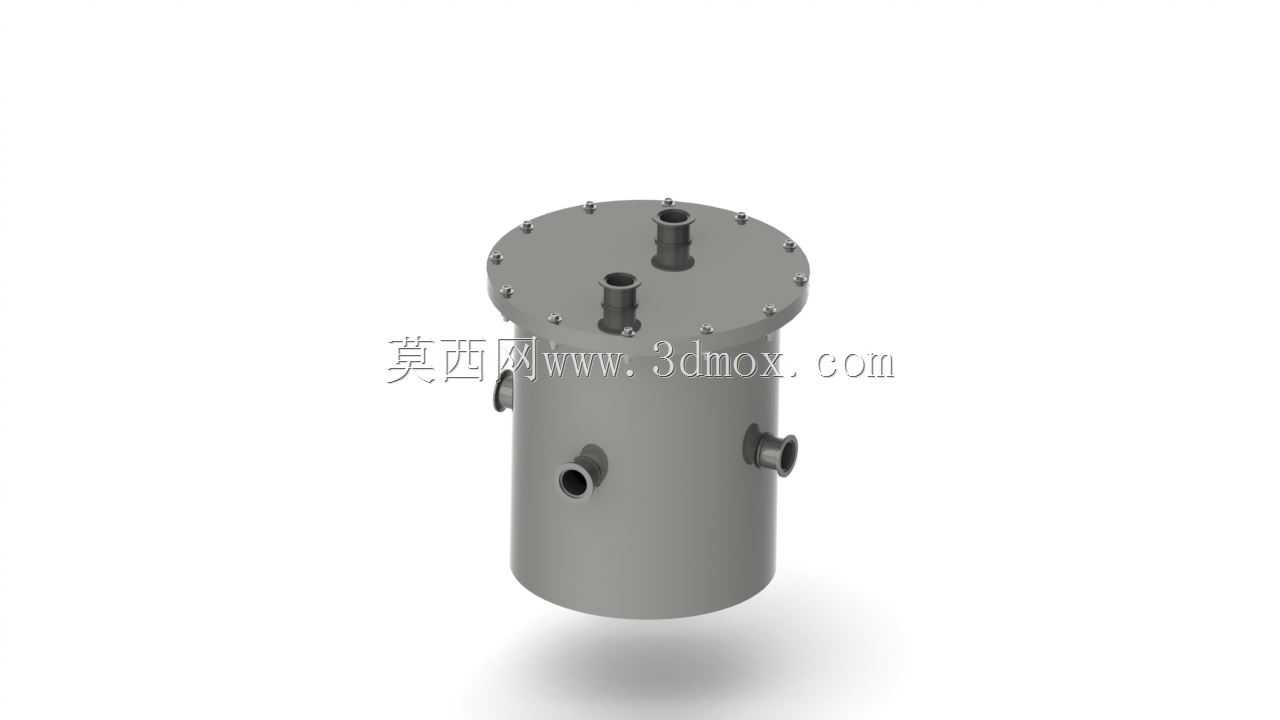

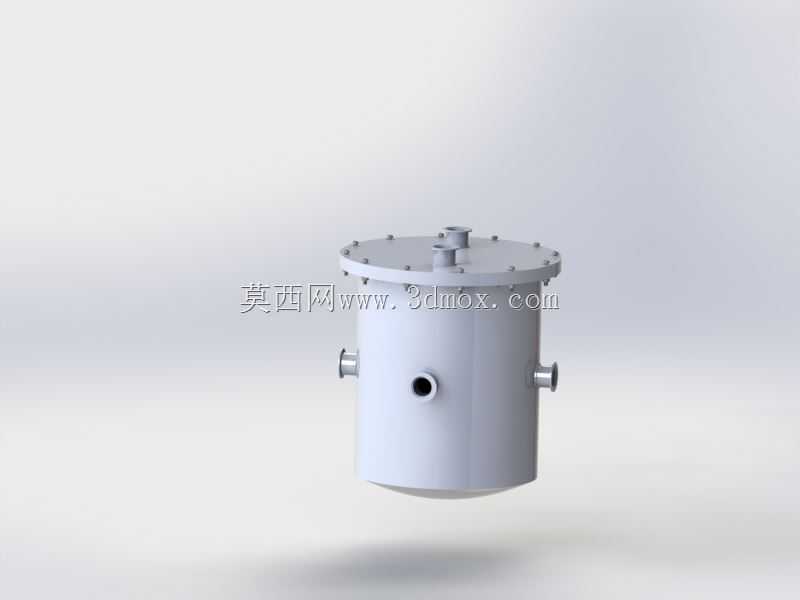

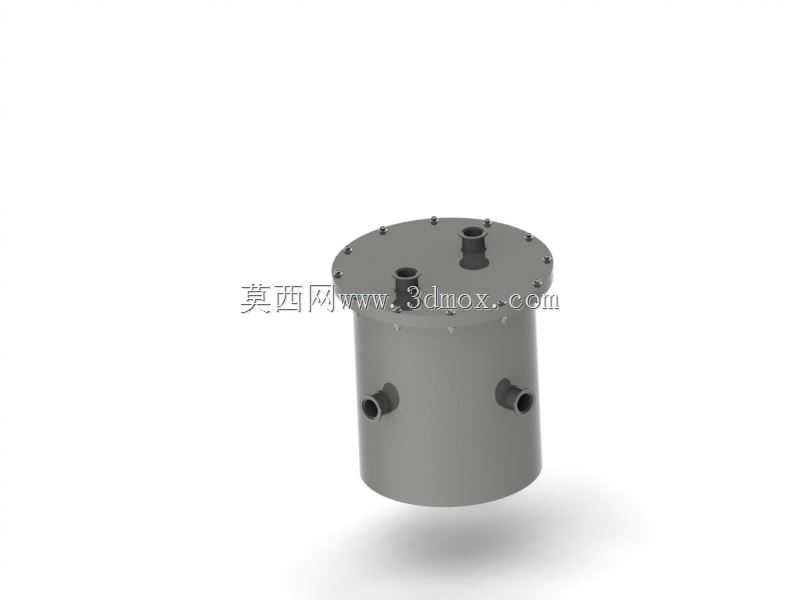

接口布局上，筒体侧壁对称设置两个水平通径接口，可用于接入真空计、充气支路或者工件引线，顶部盖板设置两个不同通径的垂直接口，大口径接口对接真空泵组主抽气管路，小口径接口可用于接放气阀、微量进气支路或者真空测量规管，所有接口均采用标准法兰连接形式，和常规真空管路配件的适配性强，不需要额外做转接结构就能完成系统搭建。安装边界方面，筒体底部为平整圆弧封底，可直接放置在水平工作台面，也可根据安装需求在筒体下部加装支撑脚架，适配不同高度的实验台架安装要求，整体重心沿筒体中轴线分布，立式放置的稳定性好，不需要额外做复杂的固定结构就能满足使用要求。

设计过程中需要重点考量筒体壁厚与抽气速率的匹配性，过厚的筒体会增加整体重量、提升加工成本，过薄则会在大气压作用下产生形变，影响密封面的贴合精度；同时接口的位置排布要避开内部工件放置的核心区域，避免管路接口与待处理试件、内部工装产生干涉，周向分布的紧固件间距要控制在合理范围，保证盖板压紧力均匀传递到整个密封面，防止局部压紧力不足导致的泄漏。这类真空腔体在实际使用中，可根据工艺需求搭配不同的真空泵组，实现从低真空到高真空的环境构建，内壁可做抛光处理减少表面放气率，适配更高真空度的使用场景，侧壁也可根据需求加装观察窗，方便实时查看腔体内的实验或者工艺处理状态。
