无运动部件单向导通特斯拉阀结构

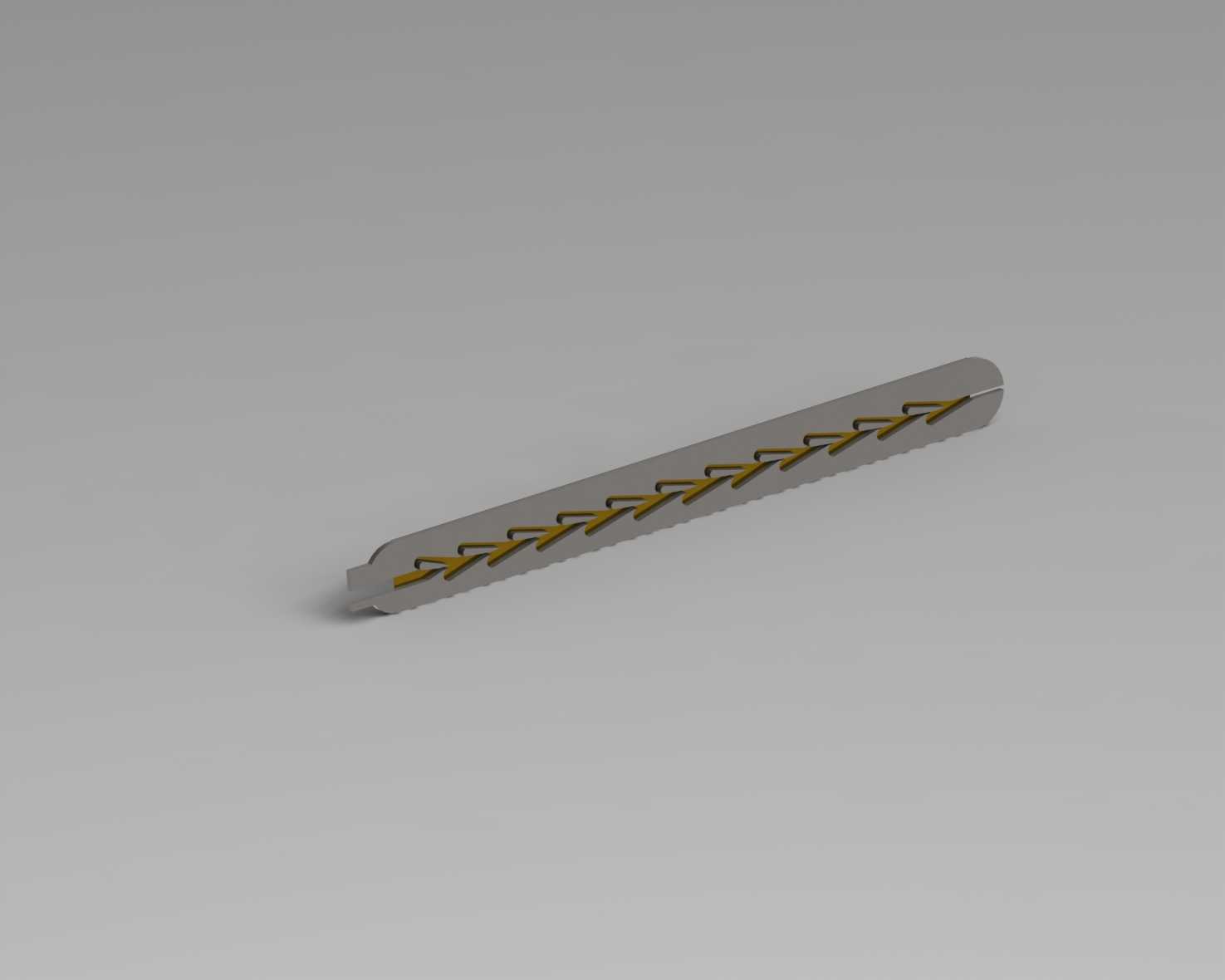

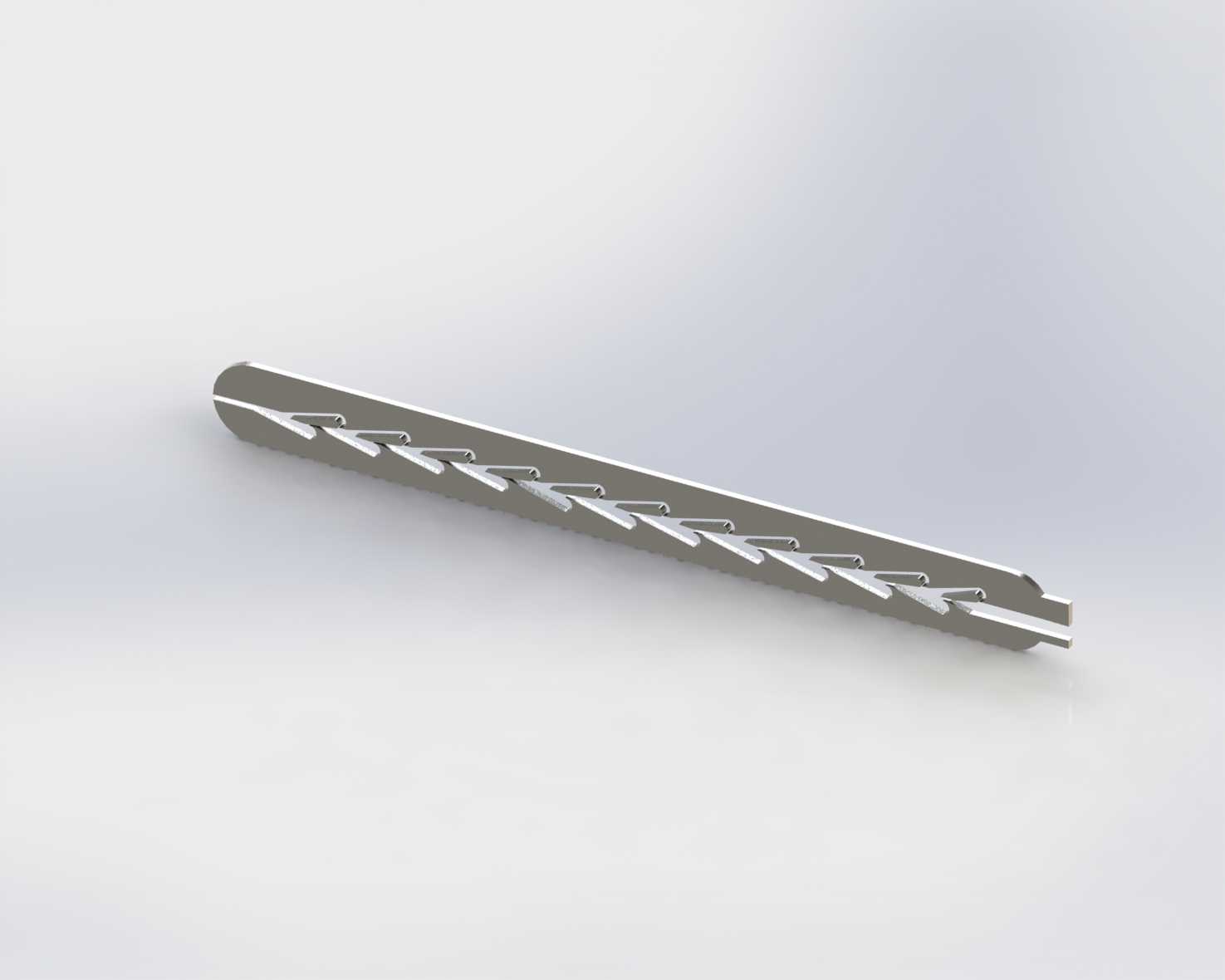

在流体输送系统的设计选型过程中，单向导通类元件的可靠性一直是工程人员关注的核心要点，常规止回类阀件依赖阀芯、弹簧、密封副等运动部件实现通断控制，在含微小颗粒介质、高频交变流场、长期免维护工况下，极易出现运动件卡滞、密封面磨损、弹簧疲劳失效等问题，特斯拉阀的结构设计恰好针对这类痛点给出了无运动件的解决方案。从实际应用场景来看，这类阀件可适配微型流体换热回路、航天推进剂供给支路、医疗试剂输送管路、化工腐蚀性介质输送等对元件可靠性要求极高的场景，不存在运动部件磨损带来的维护需求，也不会因为介质中的微小杂质造成卡堵故障。从功能特性上看，该结构完全依靠流道的特殊构型实现流体的单向导通特性：当流体沿设计正向流入时，流道构型不会对流体产生明显的阻滞作用，沿程压力损失控制在较低水平，可保证介质输送效率；当流体沿反向流入时，流道内的分流结构会将流体拆分为多股支流，各支流在特定位置形成对冲，大幅提升反向流动的沿程阻力，最终实现反向截止的效果，整个通断过程没有任何机械部件的位移动作，完全依靠流体自身的动力学特性实现功能。在开展该结构的三维设计时，核心需要把控的是流道分叉角度、支流汇交位置、各段流道的截面尺寸比例这几个关键参数，建模过程中需要反复验证不同雷诺数下的正反方向流阻比，确保在目标工况的流速区间内，正向流阻足够低、反向阻断效果满足设计要求；同时要兼顾结构的一体成型可行性，因为这类无运动件阀件大多采用3D打印、精密铸造等一体成型工艺加工，建模时要避免流道内部出现无法加工的锐角或封闭空腔，保证加工后流道内壁的粗糙度满足流体输送要求，减少不必要的沿程损失。从安装边界来看，该结构可根据管路通径需求调整整体外形尺寸，两端可直接设计为标准法兰对接结构、卡套接口或焊接接口，不需要预留常规阀件的阀芯运动空间，整体结构紧凑，可直接集成在阀组块内部，不需要额外的安装操作空间，也不存在安装方向错误导致的部件损坏风险，只要按照流道标识的方向接入管路即可正常工作。在建模过程中，流道的曲面过渡需要做连续顺滑处理，避免出现截面突变造成的局部涡流，尤其是在支流汇交的位置，要通过曲面曲率的连续调整，保证正向流动时流体不会产生不必要的分流扰动，反向流动时各股支流的对冲角度恰好能形成最大的阻力损耗，最终实现最优的单向导通性能。
