制冷机直线电机用螺旋弯曲轴承结构

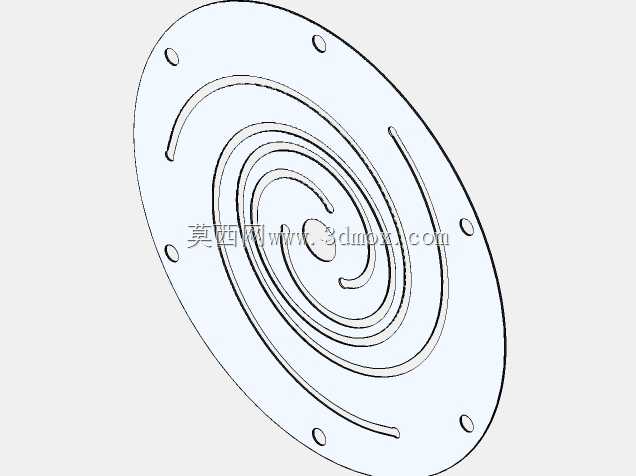

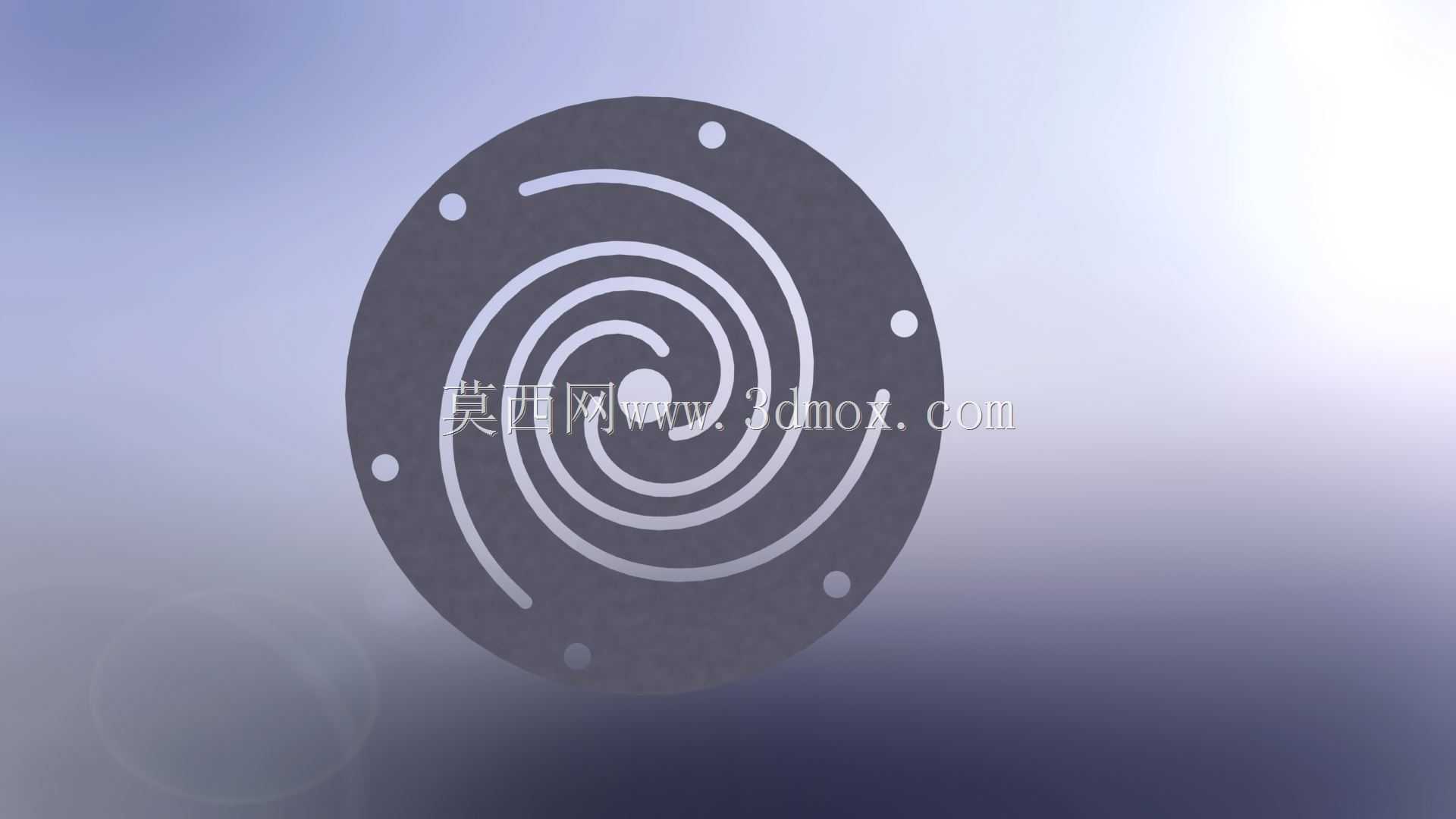

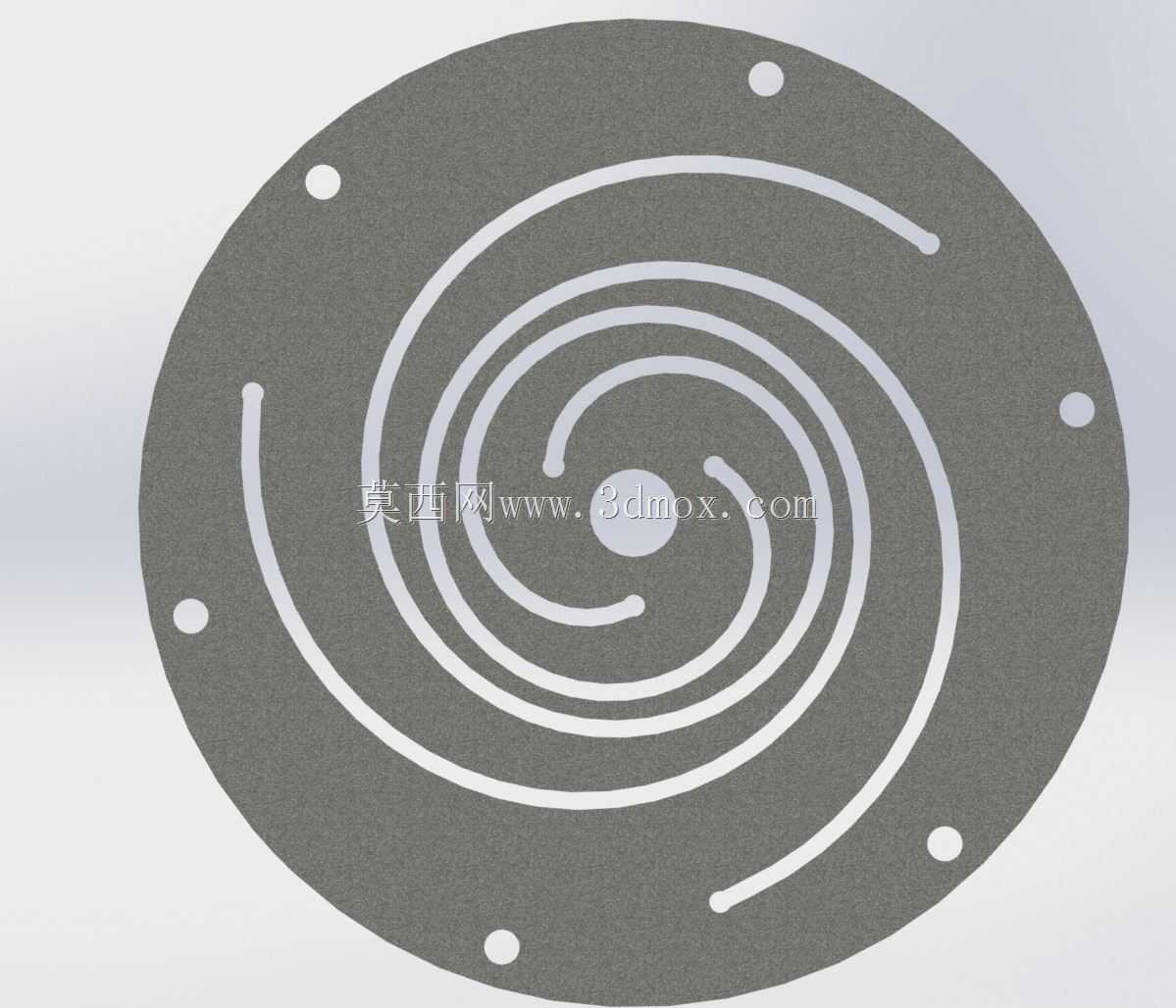

在低温制冷设备的直线驱动模块设计中，摩擦接触带来的冷量损耗、运动卡滞一直是影响整机效率与运行寿命的核心痛点，这类螺旋弯曲轴承正是为解决该类场景的无接触支撑需求开发的特殊支撑构件。不同于常规滚动轴承依靠滚动体实现回转支撑的结构逻辑，该构件采用平面涡旋式的螺旋槽道构型，依托螺旋线的等距渐变特性，为直线往复运动的动子提供径向的柔性约束与轴向的无接触导向，完全消除运动副之间的固体摩擦接触，从根源上避免低温环境下润滑脂失效带来的磨损问题。从结构设计逻辑来看，该轴承采用圆盘式的安装基准面，外圈均匀分布的六个安装通孔完全匹配制冷机直线电机腔体的端盖安装孔位，安装时无需额外设计转接工装，可直接通过紧固件实现与腔体端面的刚性连接，安装端面的平面度公差控制在0.02mm以内，保证螺旋工作型面与动子运动轴线的垂直度要求。螺旋型线采用等距渐开线变体设计，相邻螺旋槽道的间距保持恒定，槽道的曲率半径随螺旋圈数的增加平滑过渡，既保证动子在往复行程内的径向支撑刚度均匀，又避免型线突变带来的应力集中问题，中心位置的定位圆孔与动子导向轴采用间隙配合，作为螺旋型面的定位基准，保证整圈螺旋槽道的同轴度误差控制在允许范围内。实际应用场景中，这类轴承主要适配小行程高频往复的直线电机工况，尤其是低温制冷机的膨胀机模块，工作环境温度常处于零下两百度以下的深冷区间，常规的滚动轴承、滑动轴承会因为材料冷缩、润滑介质凝固出现运动阻力陡增、卡滞失效的问题，而该螺旋弯曲轴承依靠自身型面的弹性形变提供支撑力，运动过程中无接触摩擦，不需要额外添加润滑介质，完全适配深冷环境下的长周期运行需求。从安装边界来看，该构件整体为薄型圆盘结构，厚度方向尺寸紧凑，不会占用直线电机腔体过多的轴向空间，适配制冷机小型化、集成化的设计趋势，外圈安装孔的分布圆直径经过标准化匹配，可直接替换同规格的常规平面支撑构件，不需要对原有电机腔体结构做大规模修改。设计过程中需要重点关注螺旋槽道的宽度与深度比例，槽宽过大会降低径向支撑刚度，导致动子运行过程中出现偏摆，槽宽过小则会限制动子的允许偏心量，提升零件的加工精度要求，同时螺旋型线的首尾端做了圆弧过渡处理，避免应力集中导致的构件疲劳断裂，保证高频往复运动下的结构强度。
